Bir 300–2700 MHz RF güç yükselteci, birbirinden oldukça uzak çalışma frekanslarını aynı ürün ailesi içinde kapsayabilir. Ancak 300–2700 MHz çalışma frekansı aralığı, yükseltecin aynı anda 2,4 GHz genişliğinde bir sinyali işleyebildiği anlamına gelmez.
RF SKYPOWER HZ3002700 ailesi 30 W, 50 W, 100 W, 150 W ve 200 W standart güç seçeneklerinden oluşur. Yayımlanan maksimum anlık bant genişliği 200 MHz’e kadardır.
Doğru model seçimi için önce gerçek çalışma frekansları ve gerekli sinyal bant genişliği belirlenmeli; ardından bant kenarlarına yakın noktalar ve sistem kabulünü belirleyen öncelikli frekanslar tanımlanmalıdır.
Türkçe teknik veri sayfaları
- HZ3002700-30NA1 — 30 W
- HZ3002700-50NA1 — 50 W
- HZ3002700-100NA1 — 100 W
- HZ3002700-150NA1 — 150 W
- HZ3002700-200NA1 — 200 W
1. 300–2700 MHz çalışma aralığı ile anlık bant genişliği arasındaki fark nedir?
HZ3002700 ailesinin yayımlanan çalışma frekansı aralığı:
300–2700 MHz
şeklindedir.
Alt ve üst frekans arasındaki toplam fark:
2700 MHz − 300 MHz = 2400 MHz = 2,4 GHz
olur.
Ancak maksimum anlık bant genişliği:
200 MHz’e kadar
olarak belirtilmiştir.
| Özellik | Anlamı |
|---|---|
| Çalışma frekansı aralığı | 300–2700 MHz |
| Toplam frekans aralığı | 2,4 GHz |
| Maksimum anlık bant genişliği | 200 MHz’e kadar |
Çalışma frekansı aralığı, yükseltecin hangi frekanslarda kullanılabileceğini tanımlar.
Anlık bant genişliği, yükseltecin aynı anda işleyebildiği sinyal bant genişliğini ifade eder.
Bu nedenle bir RFQ’da şu iki bilgi ayrı ayrı verilmelidir:
- gerçek çalışma frekansları;
- gerekli maksimum anlık bant genişliği.
Bu ayrım özellikle SDR, OFDM ve diğer geniş bant sinyal mimarilerinde önemlidir.
2. Bant kenarları ve öncelikli frekanslar neden ayrıca tanımlanmalıdır?
300–2700 MHz gibi geniş bir çalışma aralığında her frekansın sistem açısından aynı öneme sahip olduğu varsayılmamalıdır.
Bazı çalışma noktaları:
- 300 MHz alt bant kenarına;
- 2700 MHz üst bant kenarına
yakın olabilir.
Bunun dışında orta bantta da sistem kabulünü belirleyen kritik frekanslar bulunabilir.
Bu nedenle proje başlamadan önce yalnızca genel frekans aralığını değil, gerçekte doğrulanması gereken çalışma noktalarını tanımlamak daha yararlıdır.
Her öncelikli frekans için şu bilgiler belirlenebilir:
| Parametre | Tanımlanması gereken |
|---|---|
| Frekans | Gerçek çalışma noktası |
| Pout | Gerekli RF çıkış gücü |
| Pin | PA girişinde mevcut RF gücü |
| Sinyal | Kullanılacak sinyal türü |
| Görev çevrimi | Gerçek çalışma koşulu |
| RF yükü | PA sonrasındaki beklenen yük |
| Termal durum | Doğrulama sıcaklığı |
| Pout referans düzlemi | Çıkış gücünün tanımlandığı RF noktası |
Pout referans düzlemi neden önemlidir?
PA’nın RF OUT konnektöründe tanımlanan çıkış gücü, kablo, filtre veya RF anahtarından sonraki güçle aynı değildir.
Bu nedenle farklı test sonuçları karşılaştırılmadan önce Pout’un hangi referans düzleminde tanımlandığı açık olmalıdır.
Pratik olarak karşılaştırılacak koşullar:
frekans + Pin + Pout referans düzlemi + sinyal + görev çevrimi + yük + termal durum
şeklinde hizalanmalıdır.
3. 30 W ile 200 W arasındaki standart modeller nasıl karşılaştırılır?
Gerekli frekansların HZ3002700 ailesi içinde kaldığı doğrulandıktan sonra model seçimi güç, DC akım, mekanik boyut ve RF arayüzleri üzerinden daraltılabilir.

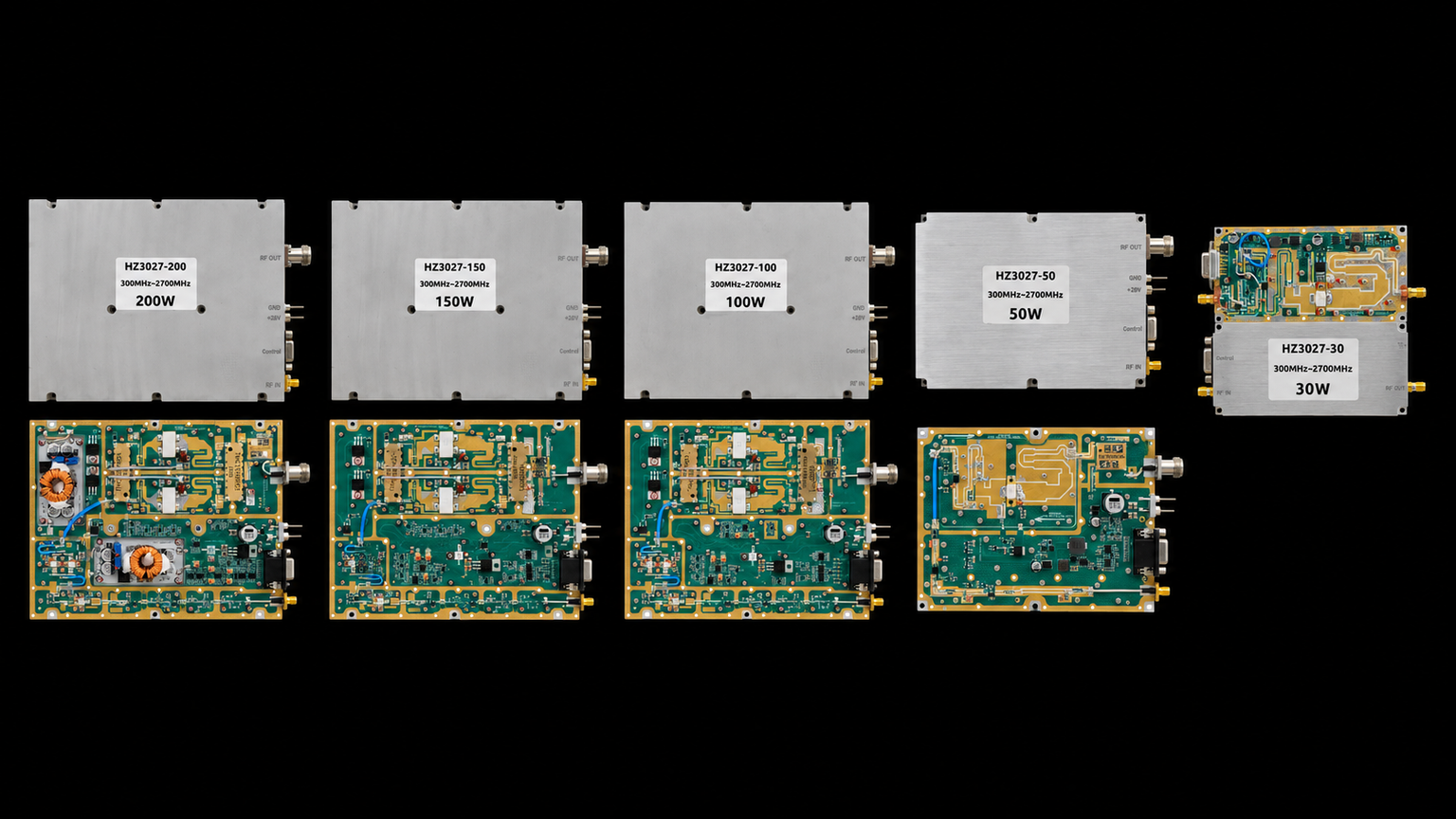

300–2700 MHz Standart Modeller
Türkçe teknik veri sayfasını açın · Karşılaştırmak için yatay kaydırın →
| Güç | Model / PDF | Psat min. / tipik | Akım tipik / maks. | Boyutlar | RF giriş / çıkış | Kontrol |
|---|---|---|---|---|---|---|
| 30 W |  HZ3002700-30NA1Türkçe PDF’yi aç ↗ | 25 / 30 W | 3,2 / 4 A | 125 × 59 × 21,5 mm | SMA-KFD46 / SMA-KFD46 | 9 pinli D-Sub |
| 50 W |  HZ3002700-50NA1Türkçe PDF’yi aç ↗ | 40 / 50 W | 7,2 / 9 A | 160 × 120 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
| 100 W |  HZ3002700-100NA1Türkçe PDF’yi aç ↗ | 80 / 100 W | 14,5 / 18 A | 200 × 158 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
| 150 W |  HZ3002700-150NA1Türkçe PDF’yi aç ↗ | 120 / 150 W | 16 / 20 A | 200 × 158 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
| 200 W |  HZ3002700-200NA1Türkçe PDF’yi aç ↗ | 160 / 200 W | 29 / 36 A | 200 × 158 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
Psat değerleri, teknik veri sayfalarında yayımlanan CW koşulundaki minimum / tipik değerlerdir.
30 W
30 W model:
- 125 × 59 × 21,5 mm boyut;
- SMA-KFD46 giriş;
- SMA-KFD46 çıkış;
- 9 pinli D-Sub kontrol bağlantısı
kullanır.
Bu model serideki en kompakt mekanik yapıdır.
50 W
50 W modelde boyut:
160 × 120 × 25 mm
seviyesine çıkar.
RF arayüzü de:
SMA-F giriş / N-F çıkış
olarak değişir.
Bu nedenle 30 W’tan 50 W’a geçiş yalnızca daha yüksek Psat anlamına gelmez; RF kablolaması ve montaj alanı da değişir.
100 W, 150 W ve 200 W
100 W, 150 W ve 200 W modellerin yayımlanan mekanik boyutu aynıdır:
200 × 158 × 25 mm
Ancak bu durum DC gereksinimlerinin de aynı olduğu anlamına gelmez.
Tipik / maksimum akım değerleri:
- 100 W: 14,5 / 18 A
- 150 W: 16 / 20 A
- 200 W: 29 / 36 A
seviyesindedir.
Dolayısıyla güç sınıfı yükseldikçe DC dağıtımı ve termal entegrasyon ayrıca kontrol edilmelidir.
4. Geniş frekans aralığında hangi doğrulama kapsamı gereklidir?
300–2700 MHz çalışma aralığına sahip olmak, her projede bütün frekansların aynı ayrıntıda test edilmesi gerektiği anlamına gelmez.
Doğrulama kapsamı, gerçek proje gereksinimini izlemelidir.
| Proje gereksinimi | Uygun doğrulama yaklaşımı |
|---|---|
| İlk model seçimi | Yayımlanan teknik özelliklerin karşılaştırılması |
| Birkaç kritik çalışma frekansı | Öncelikli frekanslarda doğrulama |
| Bant kenarına yakın çalışma | İlgili bant kenarında doğrulama |
| Tanımlı geniş bant sinyal | Gerçek sinyal koşulunda doğrulama |
| Yüksek sıcaklık gereksinimi | İstenen termal koşulda ölçüm |
| Belirli aralık boyunca minimum performans | İlgili frekans aralığında kapsamlı doğrulama |
Örneğin yalnızca birkaç ayrı çalışma frekansı kullanan bir sistem ile belirli bir frekans aralığının tamamında minimum Pout şartı bulunan başka bir sistem aynı test kapsamına ihtiyaç duymaz.
Bu nedenle test kapsamı, mümkün olan en geniş testi otomatik olarak istemek yerine sistem kabulünü gerçekten etkileyen koşullara göre tanımlanmalıdır.
5. Teknik veri sayfası neyi doğrular?
Teknik veri sayfası standart model seçiminin ilk teknik temelidir.
Yayımlanan bilgiler üzerinden:
- çalışma frekansı aralığı;
- maksimum anlık bant genişliği;
- CW Psat;
- küçük sinyal kazancı;
- giriş VSWR;
- çalışma gerilimi ve akımı;
- mekanik boyutlar;
- RF konnektörleri;
- yayımlanan kontrol ve koruma özellikleri
karşılaştırılabilir.
Ancak teknik veri sayfasında yayımlanmayan bir performans değeri, mevcut başka parametrelerden otomatik olarak türetilmemelidir.
Örneğin:
200 MHz anlık bant genişliği + CW Psat
birlikte yayımlanmış olsa bile bu, maksimum anlık bant genişliğinde tam güç spektral performansının ayrıca doğrulanmış olduğu anlamına gelmez.
Aynı şekilde küçük sinyal kazancı, büyük sinyal veya sıkıştırma bölgesindeki davranışın yerine geçmez.
Ek kanıt gerekiyorsa doğrulama kapsamı proje gereksinimine göre belirlenmelidir.
6. Standart model mi, mühendislik değerlendirmesi mi, özel RFQ mu?
Frekans kapsamı ve gerekli güç sınıfı belirlendikten sonra üç temel yol vardır.
Standart model
Standart model şu koşullarda doğrudan değerlendirilebilir:
- gerekli çalışma frekansları 300–2700 MHz içindeyse;
- gerekli güç sınıfı 30–200 W seçeneklerinden biriyle karşılanıyorsa;
- mekanik boyut uygunsa;
- RF giriş ve çıkış arayüzleri sistemle uyumluysa;
- mevcut DC besleme yeterliyse.
Bu durumda model seçimi, yayımlanan teknik özellikler üzerinden daraltılabilir.
Mühendislik değerlendirmesi
Standart model uygun görünmesine rağmen proje ek doğrulama gerektiriyorsa mühendislik değerlendirmesi yapılabilir.
Bu aşamada amaç, proje kabulü için hangi ek performans kanıtlarının gerekli olduğunu netleştirmektir.
Özel RFQ
Standart ürün ailesinin sınırları proje gereksinimini karşılamıyorsa özel RFQ hazırlanmalıdır.
Örneğin:
- farklı frekans aralığı;
- farklı RF çıkış gücü;
- farklı mekanik yapı;
- özel RF konnektörü;
- özel kontrol veya entegrasyon gereksinimi
bulunuyorsa, standart çözümden sapılan noktalar RFQ içinde açıkça belirtilmelidir.
Bu bilgiler RF SKYPOWER mühendislik ekibinin uygun özel yapılandırmayı daha doğrudan değerlendirmesine yardımcı olur.
Sonuç
300–2700 MHz RF güç yükselteci seçerken önce gerçek çalışma frekansları ve gerekli anlık bant genişliği doğrulanmalı; ardından uygun güç sınıfı DC kapasitesi, mekanik boyut, RF arayüzleri ve gerekli doğrulama koşullarıyla birlikte değerlendirilmelidir.
RF SKYPOWER, 300–2700 MHz ailesinde 30 W, 50 W, 100 W, 150 W ve 200 W standart seçenekler sunar. Standart modeller proje gereksinimlerini tam olarak karşılamıyorsa çalışma frekansı, RF çıkış gücü, RF giriş seviyesi, mekanik boyutlar, RF konnektörleri, soğutma, kontrol arayüzleri ve özel test koşulları proje gereksinimlerine göre ayrıca değerlendirilebilir.
Bu nedenle standart bir model seçmeniz veya özel bir RF güç yükselteci yapılandırmasına ihtiyaç duymanız fark etmeksizin, temel çalışma koşullarını RFQ içinde açıkça belirtmeniz önerilir.
Projeniz için uygun RF güç yükselteci modelini doğrulamak veya özel bir yapılandırmayı değerlendirmek istiyorsanız, RF SKYPOWER mühendislik ekibiyle iletişime geçin.
