300–1200 MHz RF güç yükselteci seçerken yalnızca nominal çıkış gücüne bakmak yeterli değildir. Aynı ürün ailesinde 30 W’tan 200 W’a çıkıldığında DC akım ihtiyacı, mekanik yapı, RF konnektörleri ve kontrol mimarisi de değişir.

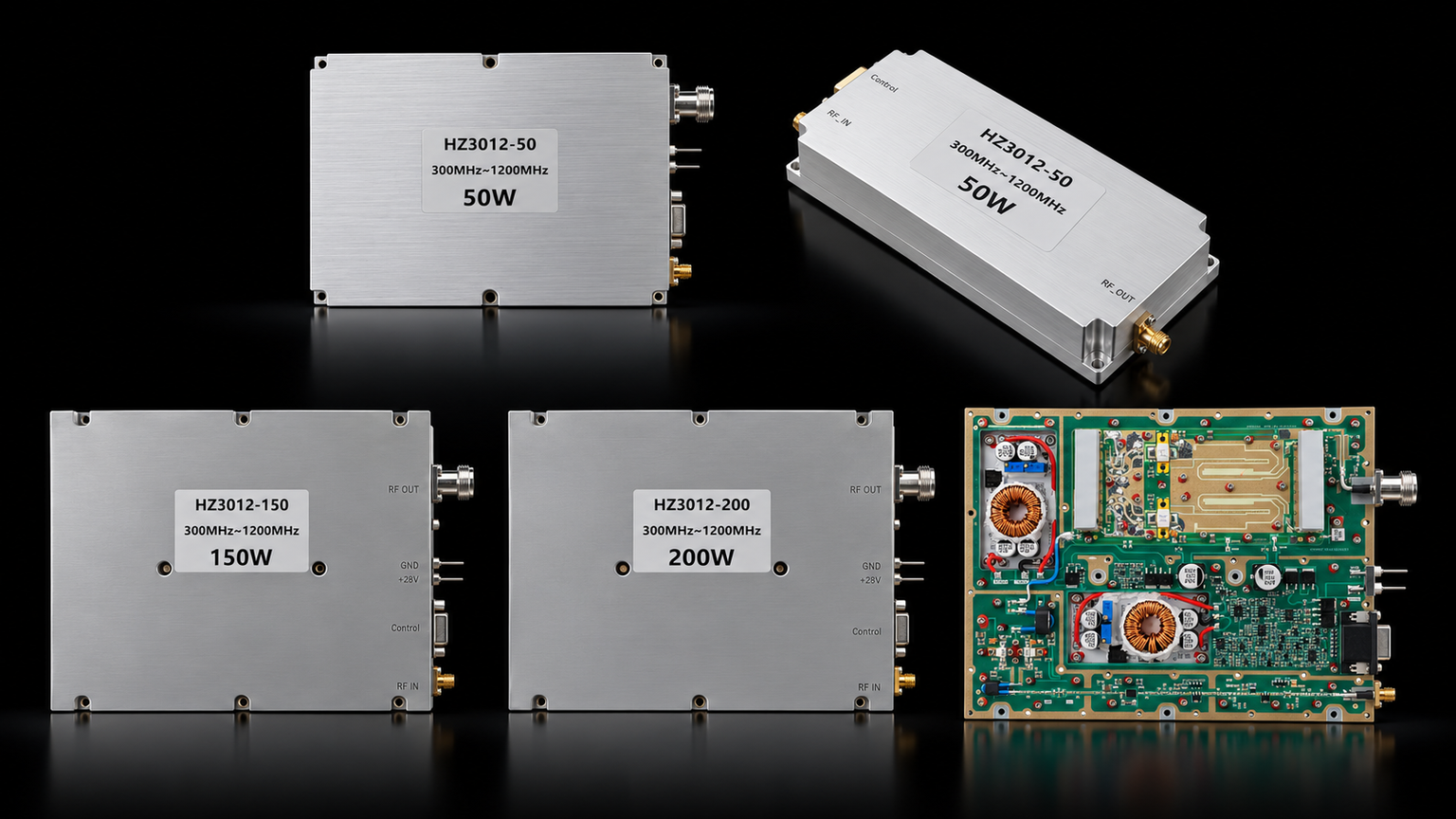

RF SKYPOWER HZ3001200 ailesi 30 W, 50 W, 100 W, 150 W ve 200 W standart güç seçeneklerinden oluşur. Tüm modeller 300–1200 MHz çalışma frekansı aralığını, 200 MHz’e kadar maksimum anlık bant genişliğini ve 24–32 V çalışma gerilimini paylaşır.
Serideki temel donanım geçişi 100 W seviyesinde başlar. Bu nedenle model seçimi gerekli Pout değerinin yanı sıra gerçek Pin, DC kapasitesi, RF arayüzleri, soğutma ve gerekli kontrol fonksiyonlarıyla birlikte değerlendirilmelidir.
Türkçe teknik veri sayfaları
- HZ3001200-30 — 30 W
- HZ3001200-50 — 50 W
- HZ3001200-100 — 100 W
- HZ3001200-150 — 150 W
- HZ3001200-200 — 200 W
1. 300–1200 MHz ailesinde donanım yapısı nasıl değişir?
HZ3001200 ailesi entegrasyon açısından iki ana grupta değerlendirilebilir:
- 30 W ve 50 W: kompakt mekanik yapı, SMA giriş/çıkış düzeni ve daha basit kontrol mimarisi;
- 100 W, 150 W ve 200 W: daha büyük mekanik yapı, SMA-F giriş / N-F çıkış ve genişletilmiş kontrol arayüzü.
En önemli geçiş 50 W’tan 100 W’a çıkıldığında görülür.
Bu noktada yalnızca RF çıkış gücü artmaz. Montaj alanı, RF kablolaması, DC dağıtımı ve kontrol bağlantıları da değişir.
Bu nedenle mevcut bir 30 W veya 50 W tasarımında yalnızca güç kaynağını büyüterek 100 W modele geçilebileceği varsayılmamalıdır.
2. 30 W ile 200 W arasındaki modeller nasıl karşılaştırılır?
Standart modellerin seçim açısından temel farkları aşağıdaki tabloda gösterilmiştir.
300–1200 MHz Standart Modeller
Türkçe teknik veri sayfasını açın · Parametreler için yatay kaydırın →
| Güç | Model / PDF | Psat min. / tipik | Akım tipik / maks. | Boyutlar | RF giriş / çıkış | Kontrol |
|---|---|---|---|---|---|---|
| 30 W |  HZ3001200-30Türkçe PDF’yi aç ↗ | 25 / 30 W | 2,4 / 3 A | 125 × 59 × 21,5 mm | SMA-KFD46 / SMA-KFD46 | 9 pinli D-Sub |
| 50 W |  HZ3001200-50Türkçe PDF’yi aç ↗ | 40 / 50 W | 5,6 / 7 A | 125 × 59 × 21,5 mm | SMA-KFD46 / SMA-KFD46 | 9 pinli D-Sub |
| 100 W |  HZ3001200-100Türkçe PDF’yi aç ↗ | 80 / 100 W | 11,5 / 14 A | 200 × 158 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
| 150 W |  HZ3001200-150Türkçe PDF’yi aç ↗ | 120 / 150 W | 18 / 22 A | 200 × 158 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
| 200 W |  HZ3001200-200Türkçe PDF’yi aç ↗ | 160 / 200 W | 24 / 29 A | 200 × 158 × 25 mm | SMA-F / N-F | 15 pinli D-Sub |
Psat değerleri, teknik veri sayfalarında yayımlanan CW koşulundaki minimum / tipik çıkış değerleridir.
30 W ve 50 W
30 W ve 50 W modeller aynı:
- 125 × 59 × 21,5 mm mekanik boyutu;
- SMA-KFD46 RF girişini;
- SMA-KFD46 RF çıkışını
paylaşır.
Ancak akım ihtiyacı:
- 30 W: 2,4 / 3 A
- 50 W: 5,6 / 7 A
olarak değişir.
Aynı mekanik yapı bu nedenle aynı DC gereksinimi anlamına gelmez.
100 W, 150 W ve 200 W
Bu üç modelin yayımlanan mekanik boyutu:
200 × 158 × 25 mm
olarak aynıdır.
RF arayüzü de:
SMA-F giriş / N-F çıkış
yapısındadır.
Buna karşılık tipik / maksimum akım değerleri:
- 100 W: 11,5 / 14 A
- 150 W: 18 / 22 A
- 200 W: 24 / 29 A
seviyesine çıkar.
Bu nedenle güç sınıfı seçiminde yalnızca mevcut montaj alanı değil, DC besleme kapasitesi de kontrol edilmelidir.
3. 900 MHz çalışma aralığı ile 200 MHz anlık bant genişliği aynı değildir
300 MHz ile 1200 MHz arasındaki toplam frekans farkı:
900 MHz
olmasına rağmen, yayımlanan maksimum anlık bant genişliği:
200 MHz’e kadar
olarak belirtilmiştir.
Bu değerler farklı özellikleri tanımlar.
300–1200 MHz çalışma frekansı aralığı, yükseltecin hangi frekanslarda kullanılabileceğini gösterir.
200 MHz anlık bant genişliği ise yükseltecin aynı anda işleyebildiği geniş bant sinyalin yayımlanan maksimum bant genişliğidir.
Bu nedenle:
900 MHz çalışma aralığı ≠ 900 MHz anlık sinyal bant genişliği
Bir sistem farklı zamanlarda 400 MHz, 700 MHz, 900 MHz veya 1100 MHz gibi çalışma noktaları kullanabilir. Bu durum 300–1200 MHz aralığının tamamının aynı anda tek bir geniş bant sinyal olarak işlendiği anlamına gelmez.
Küçük sinyal ölçümü ile tam güç davranışı aynı şey değildir
Teknik veri sayfalarında farklı RF parametreleri farklı test koşullarında tanımlanır:
- Psat: CW koşulu;
- küçük sinyal kazancı: VNA ile -20 dBm giriş seviyesinde süpürmeli frekans ölçümü;
- giriş VSWR: VNA ile -20 dBm giriş seviyesinde ölçüm;
- anlık bant genişliği: geniş bant sinyal koşulu.
VNA ölçümündeki -20 dBm giriş seviyesi, yükseltecin RF giriş portunda kalibre edilmeli veya ölçülmelidir.
Bu nedenle küçük sinyal kazancı kullanılarak doğrudan tam güç Pout sonucu hesaplanmamalıdır.
Aynı şekilde PA’nın RF OUT konnektöründe ölçülen Pout ile kablo, filtre, RF anahtarı veya diğer pasif elemanlardan sonraki güç aynı referans düzlemine ait değildir.
4. Temel kontrol modeli ile M1 seçeneği arasındaki fark nedir?
HZ3001200 ailesinde güç sınıfı ve kontrol versiyonu ayrı kararlar olarak değerlendirilmelidir.
30 W ve 50 W
30 W ve 50 W modeller temel olarak:
- PA Enable;
- aşırı sıcaklık koruması
sunar.
Yayımlanan sıcaklık mantığında PA:
- yaklaşık 80°C ±5°C üzerinde kapanır;
- sıcaklık yaklaşık 70°C ±5°C altına indiğinde yeniden çalışır.
100 W ve üzerindeki genişletilmiş izleme fonksiyonları bu iki model için otomatik olarak varsayılmamalıdır.
100 W, 150 W ve 200 W temel modeller
100 W ve üzerindeki modeller daha geniş durum izleme ve koruma arayüzlerine sahiptir.
Yayımlanan fonksiyonlar arasında:
- PA Enable;
- Alarm Reset;
- aşırı sıcaklık koruması;
- RF çıkışı açık / kısa devre koruması;
- Pf ileri RF güç göstergesi;
- Pr yansıyan RF güç göstergesi;
- Tc sıcaklık göstergesi;
- TA sıcaklık alarmı;
- VA açık / kısa devre alarmı
bulunur.
M1 opsiyonel kontrol
100 W, 150 W ve 200 W için M1 kontrol versiyonları:
- HZ3001200-100-M1
- HZ3001200-150-M1
- HZ3001200-200-M1
olarak tanımlanır.
İlgili M1 modelinin teknik veri sayfasında [note1] ile belirtilen opsiyonlara bağlı olarak şu ek fonksiyonlar bulunabilir:
- RS485;
- 20 dB kazanç ayarı;
- 0,5 dB kazanç adımları;
- gerilim alarmı;
- akım alarmı;
- zayıflatıcı (attenuator) ayarı.
Bu fonksiyonların tamamı her M1 modelinde otomatik olarak standart kabul edilmemelidir.
Projede RS485, ayarlanabilir kazanç veya zayıflatıcı kontrolü zorunluysa tam model numarası ve ilgili teknik veri sayfasındaki opsiyonlar doğrulanmalıdır.
M1 tanımı ayrıca yayımlanmamış RS485 komutlarını, zamanlama davranışını veya sayısal koruma eşiklerini garanti etmez.
5. DC besleme ve soğutma nasıl doğrulanmalıdır?
HZ3001200 standart modellerinin çalışma gerilimi:
24–32 V
ve tipik değeri:
28 V
olarak belirtilmiştir.
Ancak aynı çalışma gerilimi, bütün modellerin aynı DC kaynağıyla kullanılabileceği anlamına gelmez.
Model yükseldikçe maksimum akım:
- 30 W: 3 A
- 50 W: 7 A
- 100 W: 14 A
- 150 W: 22 A
- 200 W: 29 A
seviyesine kadar çıkar.
Bu nedenle DC tasarımında:
- güç kaynağı kapasitesi;
- kablolama;
- akım yolu;
- güç bağlantıları
modelin gerçek maksimum akımına göre değerlendirilmelidir.
Ayrıca çıkış gücü ve kazanç çalışma gerilimine bağlı olarak değişebildiğinden, projede kullanılacak gerçek besleme gerilimi de tanımlanmalıdır.
Soğutma
HZ3001200 modellerinde harici soğutucu gereksinimi bulunur.
Bununla birlikte teknik veri sayfasında harici soğutucu belirtilmesi, herhangi bir soğutucunun veya hava akışı çözümünün otomatik olarak yeterli olduğu anlamına gelmez.
Özellikle yüksek sıcaklık veya uzun süreli çalışma kritikse gerçek:
- ortam sıcaklığı;
- soğutucu;
- hava akışı;
- sıcak çalışma koşulları
proje seviyesinde doğrulanmalıdır.
6. Hangi kanıt hangi karar için kullanılmalıdır?
Model seçimi sırasında farklı bilgi kaynakları aynı amaç için kullanılmamalıdır.
Genel olarak:
- ürün ailesi sayfası: uygun güç sınıfı ve model ailesini keşfetmek için;
- model teknik veri sayfası: yayımlanmış model seviyesi teknik özellikleri doğrulamak için;
- proje veya seri numarasına bağlı test raporu: proje veya belirli bir ünite için kabul sonuçlarını doğrulamak için
kullanılmalıdır.
Teknik veri sayfası üzerinden aşağıdaki sınırlar doğrudan karşılaştırılabilir:
| Teknik veri sayfasından doğrulanabilen | Projeye özel ek kanıt gerektirebilen |
|---|---|
| 300–1200 MHz çalışma aralığı | Sıcak durumda tüm bant boyunca Pout |
| Maks. 200 MHz anlık bant genişliği | Tam güç geniş bant spektral performansı |
| CW Psat ve küçük sinyal parametreleri | Gerçek çalışma sinyalindeki büyük sinyal davranışı |
| Çalışma gerilimi ve akımı | Yayımlanmamış verim veya türetilmiş termal kayıp |
| Boyutlar ve RF arayüzleri | Son kabin yerleşiminin uygunluğu |
| Temel model ve M1 fonksiyonları | Yayımlanmamış protokol, zamanlama veya koruma eşikleri |
| Harici soğutucu gereksinimi | Belirli bir soğutma çözümünün yeterliliği |
| Model seviyesi teknik özellikler | Belirli bir seri numarasının kabul sonucu veya üretim partisi tutarlılığı |
Temel kural şudur:
Teknik veri sayfasında yayımlanmayan bir performans değerini, yayımlanmış başka parametrelerden otomatik olarak türetmeyin.
Proje kabulü teknik veri sayfasının ötesinde kanıt gerektiriyorsa test koşulları ve kabul sınırları ayrıca tanımlanmalıdır.
7. Standart model, M1 veya özel yapılandırma nasıl seçilir?
RFQ hazırlanırken en az şu bilgiler net olmalıdır:
- çalışma frekansı;
- gerekli Pout ve çıkış referans düzlemi;
- PA girişindeki gerçek Pin;
- sinyal türü;
- gerekli anlık bant genişliği;
- DC besleme koşulları;
- soğutma koşulları;
- mevcut montaj alanı;
- RF giriş ve çıkış arayüzleri;
- gerekli kontrol ve izleme fonksiyonları.
Standart 30–200 W model
Yayımlanan standart modellerden biri bu gereksinimleri karşılıyorsa 30 W, 50 W, 100 W, 150 W veya 200 W seçeneği üzerinden ilerlenebilir.
M1 kontrol versiyonu
100 W, 150 W veya 200 W projesinde RS485, kazanç ayarı veya ilgili ek kontrol fonksiyonları gerekiyorsa uygun M1 versiyonu ayrıca doğrulanmalıdır.
Özel RF güç yükselteci
Standart modeller proje gereksinimlerini karşılamıyorsa RF SKYPOWER, proje şartlarına göre 10–1000 W özel RF güç yükselteci yapılandırmalarını değerlendirebilir.
Bu aralık özel mühendislik kapasitesini ifade eder; her frekans, güç, RF arayüzü ve mekanik kombinasyonun standart ürün olarak mevcut olduğu anlamına gelmez.
Özel yapılandırma değerlendirmesinde çalışma frekansı, çıkış gücü, Pin, sinyal koşulu, RF konnektörleri, mekanik yapı, soğutma, kontrol arayüzleri ve gerekli test koşulları birlikte ele alınabilir.
Sonuç
Gerekli RF ve sistem koşulları netleştiğinde standart model, M1 kontrol seçeneği veya özel yapılandırma arasında uygun yol daha kolay belirlenebilir.
RF SKYPOWER, 300–1200 MHz ailesinde 30 W, 50 W, 100 W, 150 W ve 200 W standart seçenekler sunar. Standart modeller proje gereksinimlerini tam olarak karşılamıyorsa frekans, güç, RF arayüzü, mekanik yapı, soğutma ve kontrol gereksinimlerine göre özel yapılandırmalar ayrıca değerlendirilebilir.
Projeniz için uygun 300–1200 MHz RF güç yükselteci modelini doğrulamak, M1 kontrol seçeneğini değerlendirmek veya özel bir yapılandırma talep etmek istiyorsanız RF SKYPOWER mühendislik ekibiyle iletişime geçin.
