30–512 MHz RF güç yükselteci seçerken yalnızca çıkış gücüne bakmak yeterli değildir. Aynı frekans ailesindeki 30 W, 50 W, 100 W, 150 W ve 200 W modeller arasında RF giriş gücü, DC akım ihtiyacı, mekanik yapı, RF konnektörleri ve kontrol mimarisi açısından önemli farklar bulunur.

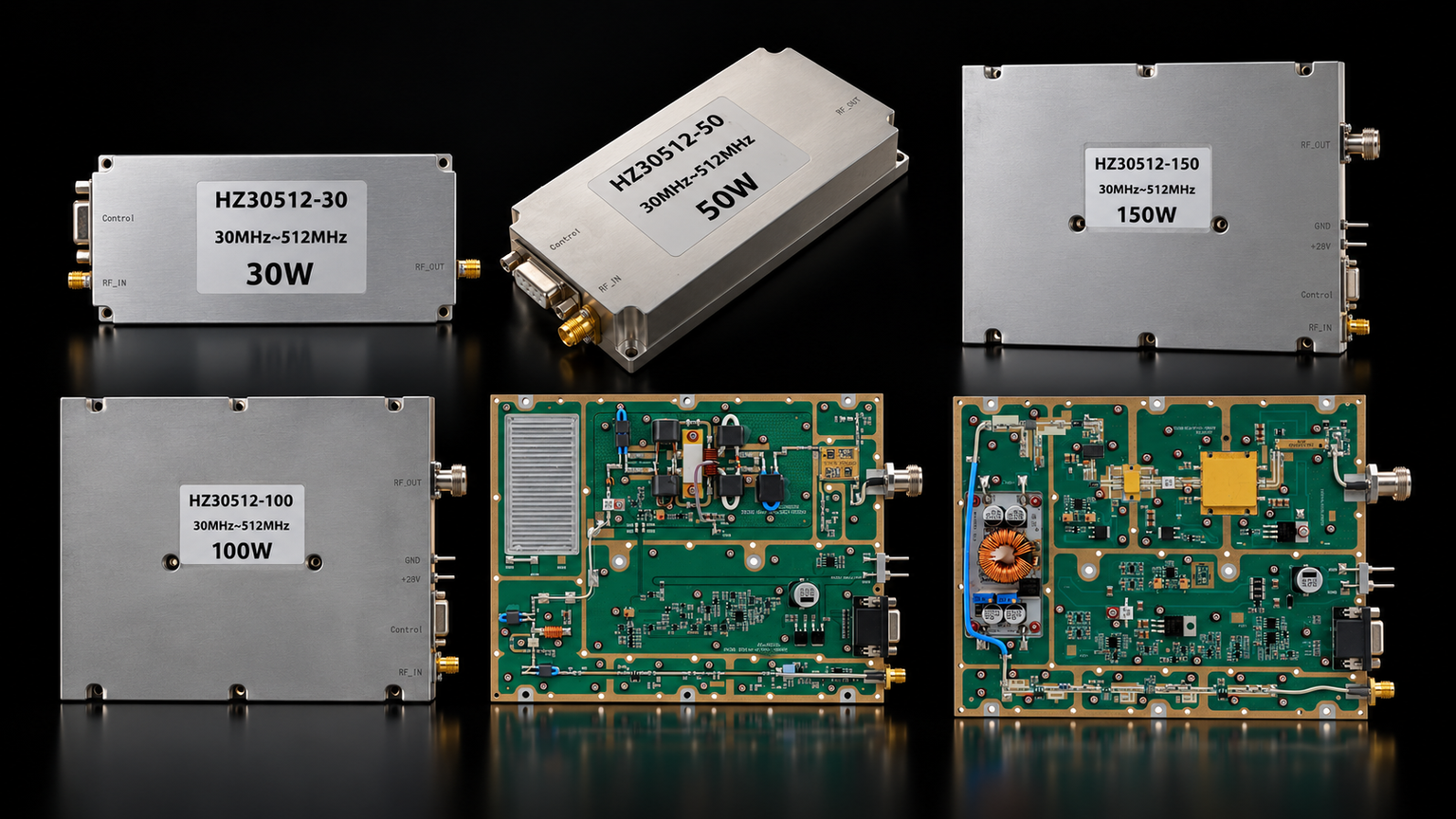

RF SKYPOWER HZ30512 ailesinde 30 W ve 50 W modeller kompakt platformu paylaşır. 100 W modelinde mekanik yapı ve RF arayüzü değişirken, 150 W ve 200 W modeller daha büyük ortak platformu kullanır.
Bu nedenle seçim sürecinin amacı yalnızca “kaç watt gerekiyor?” sorusuna cevap vermek değil, seçilen modülün gerçek RF zinciri ve sistem entegrasyonuyla uyumlu olup olmadığını doğrulamaktır.
Türkçe teknik veri sayfaları
- HZ30512-30NA1 — 30 W
- HZ30512-50NA1 — 50 W
- HZ30512-100NA1 — 100 W
- HZ30512-150NA1 — 150 W
- HZ30512-200NA1 — 200 W
1. 30–512 MHz ve 200 MHz anlık bant genişliği aynı şeyi ifade etmez
HZ30512 ailesinin çalışma frekansı aralığı 30–512 MHz‘dir.
Bu değer, yükseltecin farklı çalışma noktalarında kullanılabileceği toplam frekans aralığını tanımlar.
Seride ayrıca 200 MHz’e kadar maksimum anlık bant genişliği belirtilmiştir.
Bu iki değer birbirinden farklıdır:
- 30–512 MHz: toplam çalışma frekansı aralığı;
- 200 MHz: aynı anda işlenebilecek maksimum sinyal bant genişliği.
Örneğin sistem farklı zamanlarda 50 MHz, 150 MHz, 300 MHz veya 500 MHz civarında çalışabilir. Ancak geniş bant bir sinyalin aynı anda kapladığı frekans aralığı, anlık bant genişliği sınırı içinde değerlendirilmelidir.
Bu ayrım özellikle SDR, OFDM ve yayılı spektrum gibi geniş bant sinyal mimarilerinde önemlidir.
2. 30 W, 50 W, 100 W, 150 W ve 200 W modeller arasındaki temel farklar
Aşağıdaki tablo, standart modellerin seçim açısından en önemli farklarını tek yerde gösterir.
30–512 MHz Standart Modeller
Türkçe teknik veri sayfasını açın · Parametreleri görmek için yatay kaydırın →
| Model / platform / PDF | Psat min. / tipik | RF giriş gücü aralığı | Akım tipik / maks. | Boyutlar / ağırlık | RF giriş / çıkış |
|---|---|---|---|---|---|
 HZ30512-30NA1 · 30 WKompakt platformTürkçe PDF’yi aç ↗ | 25 / 30 W | 0 ila +8 dBm | 3.2 / 4 A | 125 × 59 × 21.5 mm / 0.5 kg | SMA-KFD46 / SMA-KFD46 |
 HZ30512-50NA1 · 50 WKompakt platformTürkçe PDF’yi aç ↗ | 40 / 50 W | 0 ila +8 dBm | 7.2 / 9 A | 125 × 59 × 21.5 mm / 0.5 kg | SMA-KFD46 / SMA-KFD46 |
 HZ30512-100NA1 · 100 WOrta platformTürkçe PDF’yi aç ↗ | 80 / 100 W | 0 ila +8 dBm | 14.5 / 18 A | 160 × 120 × 25 mm / 1.4 kg | SMA-F / N-F |
 HZ30512-150NA1 · 150 WYüksek güç platformuTürkçe PDF’yi aç ↗ | 120 / 150 W | 0 ila +8 dBm | 16 / 20 A | 200 × 158 × 25 mm / 1.4 kg | SMA-F / N-F |
 HZ30512-200NA1 · 200 WYüksek güç platformuTürkçe PDF’yi aç ↗ | 160 / 200 W | 0 ila +8 dBm | 29 / 36 A | 200 × 158 × 25 mm / 1.4 kg | SMA-F / N-F |
30 W ve 50 W: kompakt platform
30 W ve 50 W modeller:
- 125 × 59 × 21.5 mm boyutu;
- 0.5 kg ağırlığı;
- SMA-KFD46 RF girişini;
- SMA-KFD46 RF çıkışını
paylaşır.
Mekanik olarak benzer olmalarına rağmen DC akım ihtiyaçları aynı değildir. Bu nedenle 30 W modelden 50 W modele geçerken güç kaynağının da yeniden kontrol edilmesi gerekir.
100 W: mekanik ve RF arayüz geçişi
100 W model:
160 × 120 × 25 mm
boyutundadır ve RF arayüzü:
SMA-F giriş / N-F çıkış
yapısına geçer.
Bu değişiklik kabin yerleşimini, RF kablolamasını ve DC dağıtımını doğrudan etkileyebilir.
150 W ve 200 W: ortak yüksek güç platformu
150 W ve 200 W modeller:
200 × 158 × 25 mm
mekanik platformu ve:
SMA-F giriş / N-F çıkış
arayüzünü paylaşır.
Ancak DC akım ihtiyacı önemli ölçüde farklıdır.
150 W model:
16 / 20 A tipik / maksimum
200 W model:
29 / 36 A tipik / maksimum
akım değerlerine sahiptir.
Dolayısıyla aynı mekanik platform, aynı DC ve termal tasarım anlamına gelmez.
3. Pin, Psat ve küçük sinyal kazancı nasıl birlikte değerlendirilmelidir?
HZ30512 standart modellerinin yayımlanan RF giriş gücü aralığı 0 ila +8 dBm‘dir.
Bu değer RF kaynağında görülen ayarla değil, PA giriş konnektörüne gerçekten ulaşan RF gücüyle karşılaştırılmalıdır.
PA’dan önce bulunan RF kablosu, anahtar, filtre, zayıflatıcı, adaptör veya konnektörler giriş seviyesinde kayıp oluşturabilir.
Pratik kontrol:
Kaynak çıkışı → PA öncesi kayıplar → gerçek Pin
şeklinde yapılmalıdır.
Küçük sinyal ölçümü ile Psat aynı test koşuluna ait değildir
Küçük sinyal kazancı ve giriş VSWR değeri, VNA ile süpürmeli frekans modunda -20 dBm giriş seviyesinde ölçülür.
Psat ise CW sinyali altında ölçülen çıkış gücü referansıdır.
Bu nedenle:
Pin + küçük sinyal kazancı = tam güç Pout
şeklinde basit bir hesap kullanmak doğru değildir.
Model seçerken gerçek Pin, yayımlanan RF giriş gücü aralığı ve CW Psat verileri birlikte değerlendirilmelidir.
PA çıkış gücü ile antene ulaşan güç aynı referans noktası değildir
Psat veya Pout, yükseltecin RF çıkış konnektöründeki referans düzlemine aittir.
PA ile son RF yükü arasında kablo, filtre, RF anahtarı, kuplör veya başka pasif elemanlar bulunuyorsa bunların ekleme kayıpları ayrıca dikkate alınmalıdır.
Sistem hedefi anten girişinde tanımlanıyorsa:
PA Pout → PA sonrası RF kayıpları → anten girişine ulaşan RF gücü
ayrı ayrı değerlendirilmelidir.
4. Kontrol ve koruma yapısı neden tüm güç sınıflarında aynı değildir?
HZ30512 ailesinde kontrol mimarisi güç sınıfına göre değişir.
30 W ve 50 W
30 W ve 50 W modeller daha basit bir kontrol yapısı kullanır.
Yayımlanan temel sıcaklık korumasında:
- sıcaklık yaklaşık 80°C ±5°C üzerine çıktığında PA kapanır;
- sıcaklık yaklaşık 70°C ±5°C altına indiğinde yeniden çalışır.
Bu modellerde PA Enable kontrolü de bulunur.
100 W, 150 W ve 200 W
100 W ve üzerindeki modeller daha geniş durum ve kontrol arayüzlerine sahiptir.
Teknik veri sayfalarında modele göre şu sinyaller yer alır:
- PA Enable;
- alarm reset;
- ileri RF güç göstergesi — Pf;
- yansıyan RF güç göstergesi — Pr;
- sıcaklık izleme — Tc;
- sıcaklık alarmı — TA;
- RF çıkışı açık/kısa devre alarmı;
- opsiyonel RS485;
- opsiyonel kazanç ayarı.
Teknik veri sayfasında [note1], [note2] veya ayrı bir opsiyonel model numarasıyla işaretlenen RS485, kazanç ayarı, aşırı gerilim ve aşırı akım gibi fonksiyonlar standart NA1 donanımı olarak kabul edilmemelidir. Projede bu fonksiyonlardan biri zorunluysa tam model numarası doğrulanmalıdır.
Örneğin 100 W teknik veri sayfasında bazı kontrol fonksiyonları opsiyonel model yapılandırmasına bağlı olarak ayrıca tanımlanmıştır.
5. DC besleme ve termal tasarım nasıl doğrulanmalıdır?
Tüm standart modeller için çalışma gerilimi:
24–32 V
ve nominal değer:
28 V
olarak belirtilmiştir.
Ancak aynı gerilim aralığı, aynı güç kaynağının bütün modeller için yeterli olduğu anlamına gelmez.
Maksimum çalışma akımları:
- 30 W: 4 A
- 50 W: 9 A
- 100 W: 18 A
- 150 W: 20 A
- 200 W: 36 A
seviyesine kadar çıkar.
Bu nedenle güç sınıfı seçildikten sonra DC kaynağın hem gerilim hem de akım kapasitesi kontrol edilmelidir.
Harici soğutma
HZ30512 teknik veri sayfalarında harici soğutucu gereksinimi belirtilmiştir. Örneğin 150 W modelin mekanik özelliklerinde soğutma yöntemi açıkça External Heat sink olarak verilir.
Gerçek entegrasyonda ayrıca:
- harici soğutucu;
- hava akışı;
- ortam sıcaklığı;
- sıcak çalışma koşulları
değerlendirilmelidir.
Teknik veri sayfasında “harici soğutucu” yazması, belirli bir soğutma çözümünün otomatik olarak yeterli olduğunu kanıtlamaz.
6. Teknik veri sayfası neyi doğrular, neyi doğrulamaz?
Teknik veri sayfası modeli kısa listeye almak için yayımlanmış sınırları verir. Bununla birlikte bazı proje veya kabul koşulları ayrıca doğrulanmalıdır.
| Teknik veri sayfasında doğrulanabilen | Teknik veri sayfasından tek başına çıkarılamayan |
|---|---|
| 30–512 MHz çalışma frekansı aralığı | Tüm frekans aralığında sıcak durumda garanti edilen tam güç |
| Maks. 200 MHz anlık bant genişliği | Maksimum anlık bant genişliğinde tam güç spektral performansı |
| RF giriş gücü aralığı | Gerçek sistemde PA girişine ulaşan Pin |
| CW Psat ve belirtilen koşullardaki küçük sinyal kazancı | Maksimum anlık bant genişliğinde tam güç spektral performansı |
| Giriş VSWR | Kurulu RF hattının gerçek VSWR değeri |
| Çalışma gerilimi ve akımı | Yayımlanmamış verim, PAE veya bu değerlerden türetilen termal kayıp |
| Mekanik boyut, ağırlık ve RF konnektörleri | Belirli bir kabin yerleşiminin uygunluğu |
| Yayımlanan koruma fonksiyonları | Yayımlanmamış sayısal koruma eşikleri |
| Harici soğutucu gereksinimi | Belirli bir soğutma çözümünün yeterliliği |
| Yayımlanan çevresel koşullar | Belirli bir projenin çevresel uygunluğu |
| Yayımlanan model seviyesi teknik özellikler | Belirli bir seri numarasına ait kabul sonucu veya üretim partisi tutarlılığı |
Buradaki temel kural şudur:
Teknik veri sayfasında yayımlanmayan bir performans değerini, yayımlanan başka parametrelerden otomatik olarak türetmeyin.
Özellikle CW Psat, küçük sinyal kazancı, çalışma akımı veya anlık bant genişliği tek başına yayımlanmamış tam güç geniş bant performansının, verimin veya termal kaybın kanıtı değildir.
7. Hangi bilgiler hazır olduğunda model seçimine geçilebilir?
Standart model seçimi için şu bilgilerin net olması gerekir:
- gerekli çalışma frekansları;
- gerekli RF çıkış gücü;
- PA girişindeki gerçek Pin;
- kullanılan dalga biçimi;
- gerekli anlık bant genişliği;
- mevcut DC besleme kapasitesi;
- montaj alanı;
- gerekli RF giriş ve çıkış arayüzleri;
- soğutma koşulları;
- zorunlu kontrol ve izleme fonksiyonları.
Bu bilgiler mevcut olduğunda 30 W, 50 W, 100 W, 150 W ve 200 W standart modeller arasında doğrudan karşılaştırma yapılabilir.
Standart 30–200 W seçenekleri proje gereksinimlerini karşılamıyorsa, çalışma frekansı, çıkış gücü, RF giriş seviyesi, mekanik yapı, soğutma, RF konnektörleri, kontrol arayüzleri ve özel test koşullarına göre 10–1000 W özel RF güç yükselteci yapılandırmaları mühendislik ekibi tarafından ayrıca değerlendirilebilir.
Sonuç
30–512 MHz HZ30512 ailesinde nihai model seçimi yalnızca nominal watt değerine göre yapılmamalıdır.
Gerçek Pin, gerekli Pout, DC kapasitesi, montaj alanı, RF arayüzü, soğutma ve gerekli kontrol fonksiyonları birlikte doğrulanmalıdır.
Bu bilgiler net olduğunda standart model seçimi daha doğrudan yapılabilir; standart yapılandırmalar yeterli değilse RF SKYPOWER mühendislik ekibi proje gereksinimlerine göre özel bir RF güç yükselteci yapılandırmasını değerlendirebilir.
