Bir 2–6 GHz RF güç yükselteci seçerken yalnızca watt cinsinden çıkış gücüne bakmak yeterli değildir. Doğru seçim için PA girişine gerçekten ulaşan RF gücü, kullanılan dalga biçimi, PA çıkışında gereken Pout ve PA sonrasındaki RF sinyal yolu kayıpları birlikte değerlendirilmelidir.
Pratik seçim zinciri şöyledir:

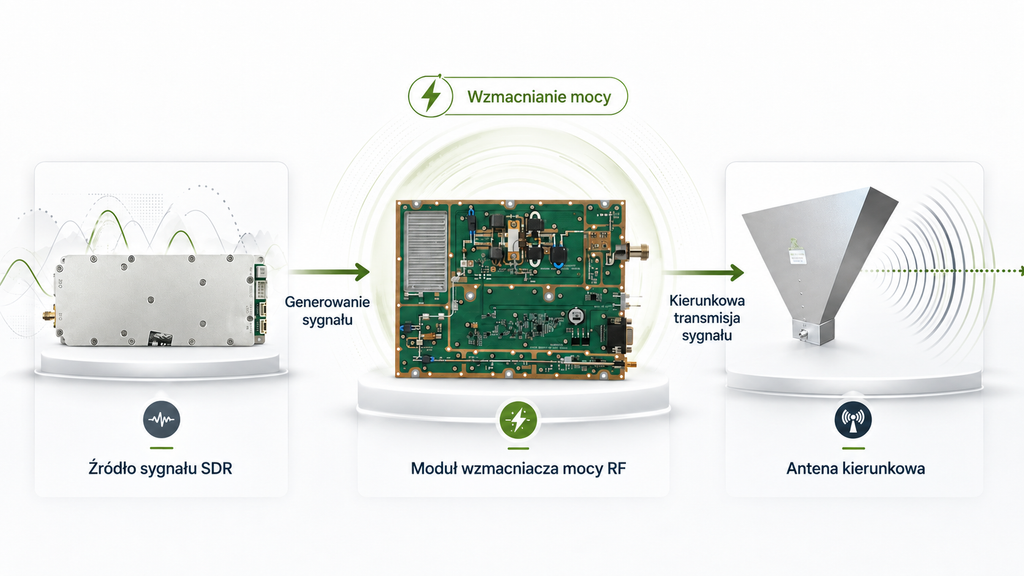

Kaynak / SDR → gerçek Pin → PA → PA Pout → RF sinyal yolu kayıpları → anten girişine ulaşan RF gücü

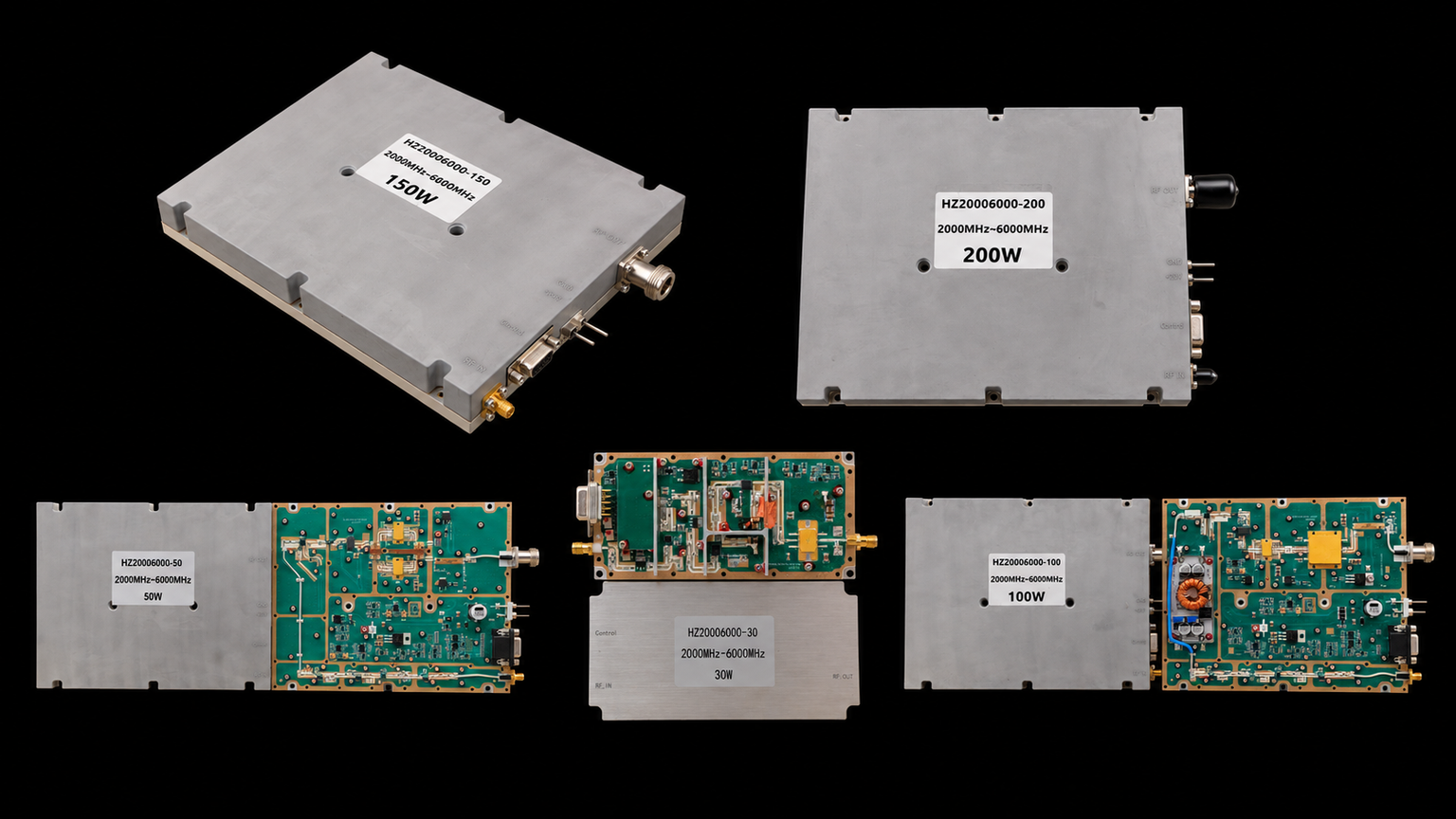

RF SKYPOWER’ın mevcut 2–6 GHz ailesi 2000–6000 MHz aralığını kapsar, 200 MHz’e kadar anlık bant genişliği sunar ve 30 W, 50 W, 100 W, 150 W ve 200 W standart güç seçeneklerinden oluşur.
Ancak bu beş güç sınıfı yalnızca farklı watt değerleri değildir. RF giriş sürme aralığı, DC akım ihtiyacı, mekanik boyutlar, RF konnektörleri ve soğutma gereksinimleri de modele göre değişir.
1. Önce RF zincirindeki referans noktalarını tanımlayın
Bir RF güç değeri, hangi noktada ölçüldüğü belirtilmeden tek başına yeterli değildir.
Tipik bir sistem şu şekilde düşünülebilir:
Kaynak / SDR → PA girişi → PA çıkışı → kablo / filtre / RF anahtarı → anten
PA girişindeki gerçek Pin, kaynak çıkışında ayarlanan değer değildir. Kablo, anahtar, zayıflatıcı, filtre, adaptör ve konnektör kayıplarından sonra PA girişine gerçekten ulaşan RF gücüdür.
PA Pout ise yükseltecin RF çıkış konnektöründeki güçtür.
Anten girişine ulaşan RF gücü, bu noktadan sonra bulunan RF bileşenlerinin kayıpları hesaba katılarak belirlenir.
| Referans noktası | Kontrol edilmesi gereken | Seçim açısından önemi |
|---|---|---|
| 1Kaynak çıkışı | RF seviyesi, dalga biçimi, bant genişliği | Başlangıç sürme seviyesini tanımlar |
| 2PA girişi | Gerçek Pin | Kaynağın seçilen PA’yı sürebildiğini doğrular |
| 3PA çıkışı | Pout / Psat | Modülün RF çıkış referansını tanımlar |
| 4PA sonrası RF hattı | Kablo, filtre, anahtar ve konnektör kayıpları | Antene ulaşacak gücü etkiler |
| 5Anten girişi | Antene ulaşan RF gücü | Gerçek sistem hedefiyle karşılaştırılır |
Bu ayrım özellikle “100 W gerekiyor” gibi bir gereksinimde önemlidir.
100 W nerede gerekiyor?
PA çıkış portunda mı, yoksa anten girişinde mi?
İki durum aynı değildir.
2. RF kaynağı seçilen PA’yı gerçekten sürebiliyor mu?
PA çıkış hedefi belirlendikten sonra bir sonraki kontrol noktası giriş sürme gücüdür.
Bir sinyal jeneratörü veya SDR’nin gösterdiği çıkış seviyesi, PA girişine aynı gücün ulaştığı anlamına gelmez.
PA’dan önce bulunan:
- RF kabloları;
- anahtarlar;
- filtreler;
- zayıflatıcılar;
- adaptörler;
- konnektörler
toplam giriş kaybını artırabilir.
Bu nedenle RF SKYPOWER modelleri karşılaştırılırken gerçek Pin, yayımlanan RF giriş gücü aralığıyla karşılaştırılmalıdır.
RF SKYPOWER 2–6 GHz modelleri
2–6 GHz Standart Modeller
Model PDF’ini açın · Karşılaştırmak için yatay kaydırın →
| Güç sınıfı | Model / PDF | RF giriş gücü | Min. / tipik Psat | Tipik / maks. akım | Boyutlar | RF giriş / çıkış |
|---|---|---|---|---|---|---|
| 30 W |  HZ20006000-30NA1PDF’yi aç ↗ |
0 ila +8 dBm | 25 / 30 W | 3.2 / 4 A | 125 × 59 × 21.5 mm | SMA-KFD46 / SMA-KFD46 |
| 50 W |  HZ20006000-50NA1PDF’yi aç ↗ |
-10 ila +6 dBm | 40 / 50 W | 10 / 12 A | 200 × 158 × 25 mm | SMA-F / N-F |
| 100 W |  HZ20006000-100NA1PDF’yi aç ↗ |
-7 ila +6 dBm | 80 / 100 W | 19 / 24 A | 200 × 158 × 25 mm | SMA-F / N-F |
| 150 W |  HZ20006000-150NA1PDF’yi aç ↗ |
0 ila +8 dBm | 120 / 150 W | 22 / 27 A | 200 × 158 × 25 mm | SMA-F / N-F |
| 200 W |  HZ20006000-200NA1PDF’yi aç ↗ |
0 ila +8 dBm | 160 / 200 W | 29 / 36 A | 280 × 250 × 25 mm | SMA-F / N-F |
Örneğin 50 W ve 100 W modelleri, 150 W ve 200 W modellere göre daha düşük minimum giriş seviyelerini kabul eder.
RF kaynağının sürme gücü sınırlıysa bu fark model seçimini doğrudan etkileyebilir.
Küçük sinyal kazancı yararlı bir parametredir, ancak tam güç çalışmasını tek başına tanımlamaz. Seçim için yayımlanan RF giriş aralığı ve gerçek Pin birlikte değerlendirilmelidir.
3. PA Pout değeri antene ulaşan güç değildir
PA çıkış portunda ölçülen RF gücü ile anten girişine ulaşan RF gücü farklı referans noktalarına aittir.
PA’dan sonra şu bileşenler bulunabilir:
- RF kablosu;
- konnektör;
- filtre;
- RF anahtarı;
- kuplör;
- diğer pasif RF elemanları.
Bu nedenle temel ilişki:
PA Pout → PA sonrası kayıplar → anten girişine ulaşan RF gücü
şeklindedir.
Anten girişine belirli bir RF gücünün ulaşması gerekiyorsa, PA çıkışı PA sonrası kayıpları da karşılayacak şekilde seçilmelidir.
Buna karşılık gereksinim doğrudan PA çıkış konnektöründe tanımlanmışsa, modeller Pout değerlerine göre doğrudan karşılaştırılabilir.
Dalga biçimi de bu değerlendirmeyi değiştirir.
CW altında verilen Psat değeri çıkış kapasitesi için önemli bir referanstır. OFDM veya QAM gibi değişken zarflı sinyallerde ise tepe/ortalama güç oranı, kullanılan bant genişliği ve gerekli doğrusal çalışma marjı da dikkate alınmalıdır.
4. RF sinyal yolu kayıpları 2–6 GHz boyunca nasıl değişir?
RF kayıpları frekanstan bağımsız değildir.
Aynı kablo, filtre veya RF anahtarı 2.4 GHz ve 5.8 GHz’de farklı ekleme kayıplarına sahip olabilir.
Bu nedenle geniş bir 2–6 GHz sisteminde tek bir kayıp değeri kullanmak yerine, projenin önemli çalışma frekansları ayrı ayrı kontrol edilmelidir.
PA öncesi kayıplar:
Kaynak → RF hattı → gerçek Pin
PA sonrası kayıplar:
PA Pout → RF hattı → anten girişine ulaşan RF gücü
Dar bantlı CW uygulamasında yalnızca belirli çalışma frekansındaki davranış yeterli olabilir.
Geniş bant OFDM, yayılı spektrum veya frekans çevik sinyallerde ise kullanılan RF hattının sinyalin işgal ettiği bant boyunca değerlendirilmesi gerekebilir.
RF SKYPOWER 2–6 GHz ailesinin anlık bant genişliği 200 MHz’e kadar belirtilmiştir. Sistemde kullanılan filtreler, RF anahtarları, kablolar ve antenlerin de gerekli frekans ve bant genişliğiyle uyumlu olması gerekir.
5. 30 W ile 200 W arasında yalnızca çıkış gücü değişmez
Daha yüksek güçlü modele geçmek, yalnızca Pout değerini artırmak değildir.
Aynı zamanda:
- RF giriş sürme aralığı;
- DC akım ihtiyacı;
- mekanik boyut;
- RF çıkış konnektörü;
- soğutma ihtiyacı;
- montaj alanı
değişebilir.
30 W model en kompakt platformdur ve RF giriş/çıkışında SMA bağlantı kullanır.
50 W, 100 W ve 150 W modeller 200 × 158 × 25 mm mekanik boyutu paylaşır ve SMA-F giriş / N-F çıkış kullanır.
200 W model ise 280 × 250 × 25 mm boyutuyla daha büyük bir mekanik platforma geçer.
DC akım ihtiyacı da güç sınıfıyla birlikte artar. Bu nedenle daha yüksek güçlü bir modele geçmeden önce mevcut güç kaynağı, soğutma kapasitesi ve montaj alanı kontrol edilmelidir.
Ayrıca tüm modeller aynı RF giriş sürme aralığını kullanmadığı için, bir RF kaynağının 50 W modeli sürebilmesi 150 W veya 200 W modeli aynı koşullarda sürebileceği anlamına gelmez.
Mevcut modellerde ayrıca 1 μs PA Enable/Disable yanıt süresi belirtilmiştir. Bu özellik, PA’nın etkinleştirme veya devre dışı bırakma komutuna hızlı yanıt vermesinin gerekli olduğu sistemlerde önem kazanabilir.
6. Teknik veri sayfasında hangi özellikler karşılaştırılmalıdır?
Bir 2–6 GHz RF güç yükselteci seçerken yalnızca frekans ve Pout değerine bakılmamalıdır.
En az şu parametreler karşılaştırılmalıdır:
- frekans aralığı;
- anlık bant genişliği;
- RF giriş gücü aralığı;
- Psat;
- küçük sinyal kazancı;
- giriş VSWR değeri;
- çalışma gerilimi ve akımı;
- mekanik boyutlar;
- RF giriş ve çıkış konnektörleri;
- PA Enable/Disable yanıt süresi.
Her parametre farklı bir seçim sorusunu yanıtlar.
Frekans aralığı: PA’nın hangi frekanslarda kullanılabileceğini gösterir.
Anlık bant genişliği: SDR ve geniş bant sinyaller için tek seferde işlenebilecek bant genişliğini sınırlar.
RF giriş gücü: mevcut kaynağın PA’yı sürebilip süremeyeceğini belirler.
Psat: PA çıkış kapasitesini tanımlayan temel referanslardan biridir.
DC akım ve mekanik boyutlar: güç kaynağı, soğutma ve kabin entegrasyonunu etkiler.
RF konnektörleri: mevcut RF hattıyla mekanik ve elektriksel uyumluluğu etkiler.
Dalga biçimine göre ek kontroller
CW ve dar bantlı sinyallerde: Pout, giriş sürme seviyesi, DC akım ve termal tasarım öne çıkar.
QAM ve OFDM’de: anlık bant genişliği ve doğrusal çalışma marjı daha önemlidir.
Frekans çevik (frequency-agile) ve yayılı spektrumlu sinyallerde: gerekli tüm çalışma noktalarında RF performansı kontrol edilmelidir.
Darbeli veya chirp (frekans taramalı) sinyallerde: tepe güç, görev çevrimi, darbe koşulları, bant genişliği ve kontrol zamanlaması ayrıca değerlendirilmelidir.
Teknik veri sayfası modülün sınırlarını tanımlar. Gerçek sistem seçimi ise kaynak, RF iletim hattı ve yük koşullarıyla birlikte yapılmalıdır.
7. Standart modül mü, RF hattı değerlendirmesi mi, özel yapılandırma mı?
RF SKYPOWER’ın standart 2–6 GHz serisi şu durumlarda doğrudan değerlendirilebilir:
- gerekli frekanslar 2000–6000 MHz içindeyse;
- anlık bant genişliği 200 MHz’i aşmıyorsa;
- gerçek Pin yayımlanan giriş aralığındaysa;
- gerekli Pout tanımlanmışsa;
- DC güç kaynağı yeterliyse;
- soğutma ve montaj alanı uygunsa;
- RF arayüzleri sistemle uyumluysa.
RF hattı ne zaman ayrıca değerlendirilmelidir?
PA modeli biliniyor ancak anten girişine ne kadar RF gücünün ulaşacağı net değilse RF sinyal hattı ayrıca değerlendirilmelidir.
Kontrol noktaları:
- kablo kaybı;
- konnektör kaybı;
- filtre kaybı;
- RF anahtarları;
- kuplörler;
- RF iletim hattı koşulları;
- VSWR;
- yansıyan güç.
Bu durumda çözüm her zaman daha yüksek güçlü bir PA seçmek değildir.
Önce kaybın hangi bölümde oluştuğu ve PA çıkışından anten girişine kadar ne kadar RF gücünün kaybedildiği belirlenmelidir.
Özel yapılandırma ne zaman gerekir?
Standart model aşağıdaki gereksinimleri karşılamıyorsa RF SKYPOWER mühendislik ekibi proje koşullarını ayrıca değerlendirebilir:
- çalışma frekansları;
- RF çıkış gücü;
- RF giriş gücü;
- RF konnektörleri;
- mekanik yapı;
- soğutma;
- kontrol;
- özel test koşulları;
- dalga biçimi veya görev çevrimi.
Bu değerlendirmede RF kaynağı, gerçek Pin, gerekli Pout, RF sinyal yolu ve anten tarafındaki hedef birlikte ele alınır.
8. RFQ göndermeden önce hangi bilgileri hazırlamalısınız?
Doğru 2–6 GHz RF güç yükseltecini daha hızlı eşleştirmek için RFQ öncesinde şu bilgileri hazırlayın:
- gerekli çalışma frekansları;
- dalga biçimi;
- gerekli anlık bant genişliği;
- PA girişindeki gerçek Pin;
- PA çıkışında gerekli Pout;
- anten girişine ulaşması gereken RF gücü;
- PA sonrası tahmini RF kayıpları;
- DC besleme koşulları;
- mevcut montaj alanı;
- RF giriş ve çıkış arayüzleri;
- soğutma koşulları;
- kontrol gereksinimleri.
RF SKYPOWER’ın standart 2–6 GHz ailesinde 30 W, 50 W, 100 W, 150 W ve 200 W seçenekleri bulunur. Uygun model seçilirken yalnızca nominal çıkış gücü değil; gerçek Pin, gerekli Pout, dalga biçimi, RF hattı kayıpları, DC besleme, soğutma ve montaj koşulları birlikte değerlendirilmelidir.
Standart modeller proje gereksinimlerinizi tam olarak karşılamıyorsa RF SKYPOWER ayrıca özel RF güç yükselteci yapılandırmaları sunabilir. Çalışma frekansı, çıkış gücü, RF giriş seviyesi, RF konnektörleri, mekanik boyutlar, soğutma, kontrol arayüzü ve özel test koşulları proje gereksinimlerine göre mühendislik ekibimiz tarafından değerlendirilebilir.
Projeniz için hangi 2–6 GHz RF güç yükseltecinin uygun olduğunu doğrulamak istiyorsanız çalışma frekansınızı, gerekli çıkış gücünü, mevcut Pin değerini, dalga biçimini ve sistem koşullarını RF SKYPOWER mühendisleriyle paylaşabilirsiniz.
