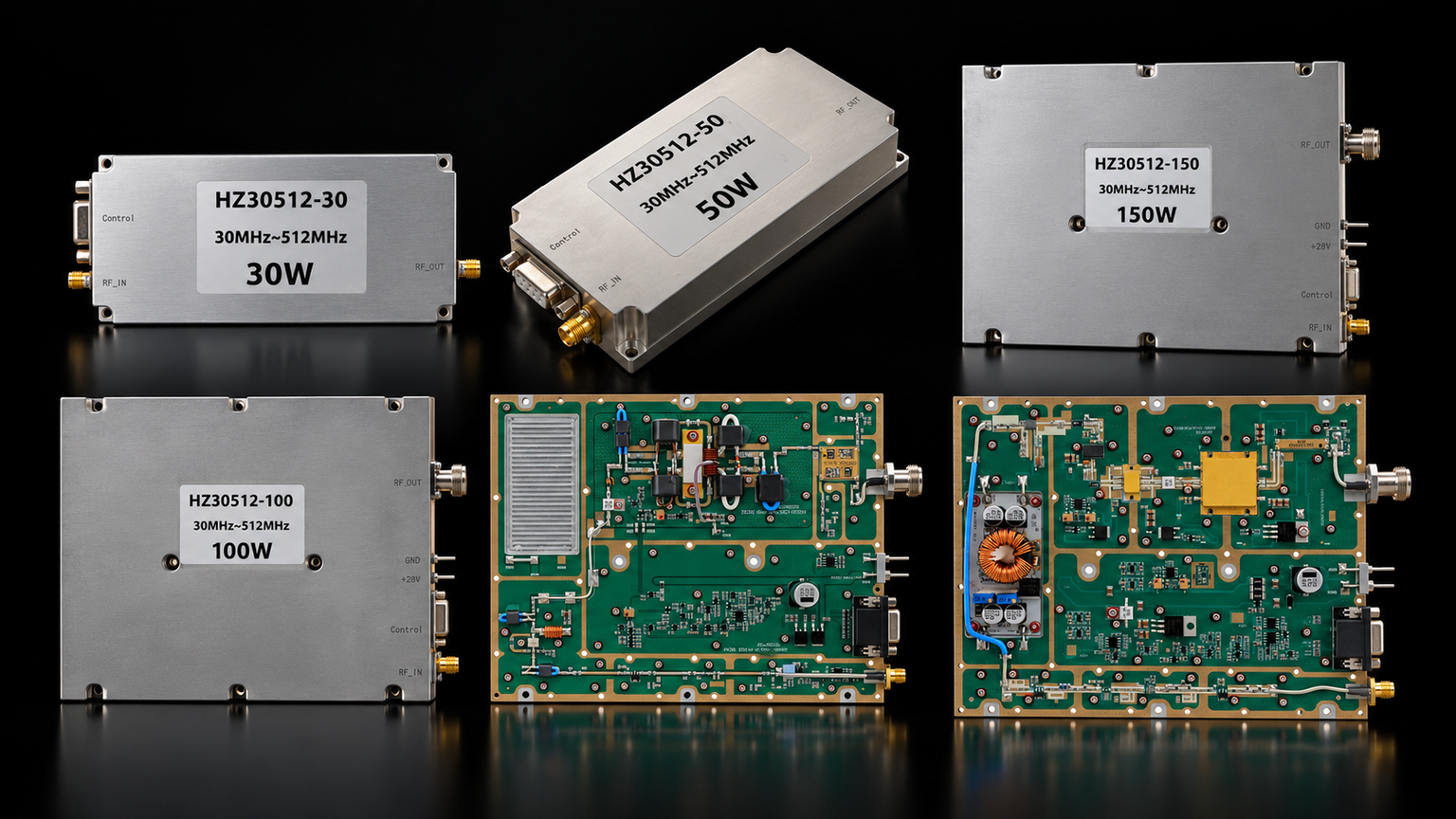

Un amplificador RF 30-512 MHz cubre VHF y se extiende hasta la parte baja de UHF, pero elegir entre 30 W, 50 W, 100 W, 150 W y 200 W no consiste simplemente en aumentar la potencia.
En la serie HZ30512 de RF SKYPOWER cambian también el tamaño del módulo, la demanda de corriente, los conectores RF y la arquitectura de control. El salto de plataforma más importante aparece a partir de 100 W, mientras que 150 W y 200 W comparten una envolvente mecánica mayor.
Según los datasheets, esta familia está orientada a señales de banda ancha y puede trabajar con fuentes SDR. Entre las aplicaciones mencionadas se encuentran enlaces de control remoto, transmisión de datos, señales de posicionamiento y sistemas de comunicaciones e interferencia RF relacionados con radios, estaciones de radio y drones.
Para seleccionar el modelo adecuado conviene empezar por la frecuencia real, la potencia necesaria y las condiciones de integración, y no por el valor de vatios de forma aislada.
1. Comparación de los modelos 30–512 MHz
Los cinco modelos estándar comparten una frecuencia de operación de 30 a 512 MHz, un ancho de banda instantáneo de hasta 200 MHz, un rango de alimentación de 24 a 32 V y refrigeración mediante disipador externo.
Las diferencias principales se resumen aquí:
Comparación de Modelos HZ30512: 30 W a 200 W
Imagen + ficha técnica PDF · Deslice horizontalmente →
| Modelo / plataforma / PDF | Psat mín. / típ. | Corriente típ. / máx. | Dimensiones | RF IN / RF OUT |
|---|---|---|---|---|
 HZ30512-30NA1 · 30 WPlataforma compactaVer ficha técnica ↗ |
25 / 30 W | 3,2 / 4 A | 125 × 59 × 21,5 mm | SMA-KFD46 / SMA-KFD46 |
 HZ30512-50NA1 · 50 WPlataforma compactaVer ficha técnica ↗ |
40 / 50 W | 7,2 / 9 A | 125 × 59 × 21,5 mm | SMA-KFD46 / SMA-KFD46 |
 HZ30512-100NA1 · 100 WPlataforma intermediaVer ficha técnica ↗ |
80 / 100 W | 14,5 / 18 A | 160 × 120 × 25 mm | SMA-F / N-F |
 HZ30512-150NA1 · 150 WPlataforma de alta potenciaVer ficha técnica ↗ |
120 / 150 W | 16 / 20 A | 200 × 158 × 25 mm | SMA-F / N-F |
 HZ30512-200NA1 · 200 WPlataforma de alta potenciaVer ficha técnica ↗ |
160 / 200 W | 29 / 36 A | 200 × 158 × 25 mm | SMA-F / N-F |
Esta tabla permite ver rápidamente que la familia no utiliza una única plataforma mecánica para todas las potencias.
2. Cómo cambia la plataforma al aumentar la potencia
Los modelos de 30 W y 50 W forman la plataforma compacta de la serie. Comparten carcasa, conectores RF y una interfaz D-Sub de 9 pines.
El modelo de 100 W introduce una plataforma intermedia. Aumenta el tamaño físico y cambia a entrada SMA-F, salida N-F, conector de control D-Sub de 15 pines y una arquitectura de alimentación diferente.
Los modelos de 150 W y 200 W utilizan la plataforma de mayor tamaño y comparten la misma envolvente mecánica.
Por tanto, desde el punto de vista del integrador, la familia puede entenderse como:
30/50 W → 100 W → 150/200 W
Esta división es más útil que considerar los cinco modelos como versiones idénticas con distinta potencia, porque afecta al chasis, a la disposición de los conectores, al cableado y al diseño térmico.
3. Cuándo resulta útil una plataforma de 30–512 MHz
Los datasheets describen esta familia como una plataforma de banda ancha para señales CW y de espectro ensanchado.
Su principal ventaja no es simplemente cubrir un número elevado de megahercios, sino permitir que una misma familia de hardware pueda utilizarse en diferentes ventanas de frecuencia dentro de 30–512 MHz.
Esto puede resultar relevante en proyectos relacionados con:
- enlaces de control remoto;
- transmisión de datos;
- señales de posicionamiento;
- comunicaciones por radio;
- plataformas SDR;
- sistemas RF de interferencia de comunicaciones asociados a radios, estaciones de radio o drones.
La utilidad de una plataforma de banda ancha aumenta cuando el sistema debe cambiar de frecuencia, cubrir varias ventanas dentro del mismo rango o reutilizar una arquitectura común para distintas configuraciones.
Esto no significa que todos los proyectos necesiten un PA de 30–512 MHz.
Si la frecuencia de operación está limitada a una banda estrecha y fija, puede ser más apropiado evaluar un módulo específicamente optimizado para esa ventana. En cambio, cuando la flexibilidad de frecuencia forma parte del requisito del sistema, una plataforma de banda ancha puede reducir la necesidad de utilizar diferentes familias de amplificadores.
Por eso, antes de seleccionar el módulo conviene definir la ventana real de operación, y no limitar el requisito a una descripción general como VHF o UHF.
4. 30–512 MHz y 200 MHz de ancho de banda instantáneo no significan lo mismo
El rango operativo de 30–512 MHz y el ancho de banda instantáneo máximo de 200 MHz describen dos características diferentes.
El rango de 30–512 MHz indica dónde puede operar el amplificador.
El ancho de banda instantáneo indica cuánto espectro puede ocupar una señal de banda ancha dentro de una determinada condición de operación.
Por tanto:
30–512 MHz de rango operativo ≠ 482 MHz de ancho de banda instantáneo
Un módulo puede trabajar en diferentes frecuencias dentro de 30–512 MHz sin que eso signifique que pueda amplificar simultáneamente una señal que ocupe todo ese rango.
Esta diferencia es especialmente importante cuando el sistema utiliza SDR, señales de espectro ensanchado, OFDM u otras formas de onda de banda ancha.
Los datasheets también separan las condiciones utilizadas para medir distintos parámetros. Psat se especifica con señal CW, mientras que la ganancia de pequeña señal y el VSWR de entrada se miden mediante barrido VNA a −20 dBm.
Estas condiciones no deben mezclarse al evaluar una aplicación real.
Si el proyecto utiliza una señal de banda ancha, deben definirse conjuntamente la frecuencia, el ancho de banda, la forma de onda, Pin, Pout, la carga RF y la condición térmica antes de interpretar la potencia disponible.
5. Qué cambia eléctricamente cuando aumenta la potencia
La alimentación nominal sigue siendo de 28 V en toda la familia, pero la corriente requerida cambia considerablemente entre modelos.
El contraste es significativo: el modelo de 30 W especifica 3,2 A típicos, mientras que el modelo de 200 W alcanza 29 A típicos y hasta 36 A máximos bajo las condiciones indicadas en el datasheet.
Esto afecta directamente a:
- capacidad de la fuente DC;
- sección del cableado;
- caída de tensión;
- distribución de corriente;
- conectores de alimentación;
- retorno de masa;
- disipación térmica.
Por eso, una fuente de 28 V no es suficiente por sí sola para afirmar que la alimentación es compatible con cualquier modelo de la serie.
Antes de sustituir un módulo por otro dentro de la misma familia, no basta con comprobar que ambos trabajan en 30–512 MHz. También debe verificarse que la plataforma pueda soportar la nueva corriente, el cableado asociado y la carga térmica.
Todos los modelos requieren un disipador externo, pero los datasheets no proporcionan una solución térmica universal válida para cualquier instalación.
La refrigeración debe dimensionarse según la potencia seleccionada, la forma de onda y las condiciones reales de operación.
6. Protección y control: modelos compactos frente a modelos de mayor potencia
Los modelos de 30 W y 50 W utilizan una arquitectura de control sencilla basada principalmente en PA_EN y protección por sobretemperatura.
Los datasheets indican apagado térmico cuando la temperatura supera aproximadamente 80 °C ±5 °C, con recuperación automática por debajo de 70 °C ±5 °C.
A partir de 100 W aparecen más funciones de monitorización y protección, entre ellas:
- Alarm Reset;
- indicación de potencia reflejada Pr;
- indicación de potencia directa Pf;
- alarma térmica TA;
- señal VA asociada a salida abierta o cortocircuitada;
- salida analógica de temperatura Tc.
La función descrita como Over VSWR en los datasheets se define mediante una condición de salida abierta o cortocircuitada. No debe convertirse en un valor numérico de VSWR si dicho umbral no aparece especificado.
Algunas funciones adicionales, como RS485, ajuste de ganancia, alarmas de tensión/corriente y ajuste del atenuador, están marcadas como opcionales en los modelos de mayor potencia.
Si el proyecto necesita estas funciones, deben indicarse expresamente durante el RFQ.
7. Cómo reducir la selección a la plataforma adecuada
Antes del RFQ, conviene confirmar:
- frecuencia o ventanas reales de operación;
- Pout requerido y plano de referencia;
- Pin disponible;
- tipo de señal o forma de onda;
- ancho de banda de la señal;
- capacidad de alimentación DC;
- condiciones de refrigeración;
- espacio mecánico disponible;
- conectores RF necesarios;
- interfaces y funciones de control.
Con estos datos, la primera clasificación puede hacerse así:
- 30/50 W: cuando la potencia requerida puede cubrirse con la plataforma compacta y se priorizan menor tamaño y menor demanda DC;
- 100 W: cuando la potencia supera la plataforma compacta y el sistema puede aceptar un módulo de mayor tamaño, salida N-F y una arquitectura de control más amplia;
- 150/200 W: cuando se requiere la plataforma de mayor potencia y el sistema dispone de suficiente capacidad DC, espacio y refrigeración.
La elección final entre modelos de una misma plataforma debe basarse en el Pout requerido y en las condiciones reales de funcionamiento, no únicamente en el valor nominal del modelo.
Conclusión
La familia HZ30512 ofrece cinco niveles de potencia sobre tres plataformas de integración diferentes.
La selección correcta depende no solo de Pout, sino también de la frecuencia real, la señal, la alimentación disponible, la refrigeración y las restricciones mecánicas del sistema.
Con estos requisitos definidos, RF SKYPOWER puede comparar el proyecto con los modelos estándar de amplificadores RF 30–512 MHz de 30 W a 200 W y confirmar la configuración adecuada para el RFQ.
