Amplificador RF 300–1200 MHz: modelos de 30 a 200 W

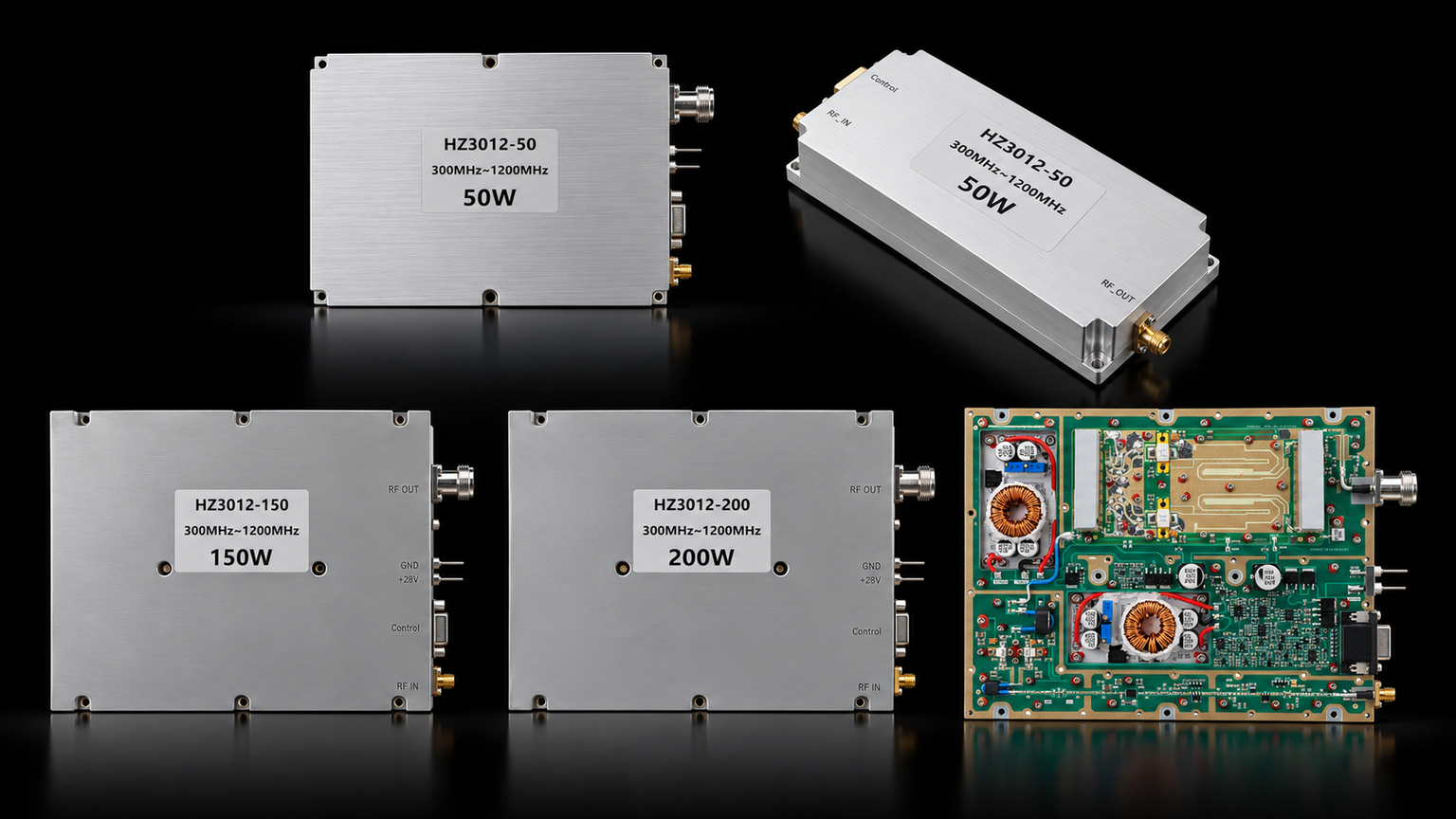

Un amplificador RF 300-1200 MHz no debe seleccionarse únicamente por la potencia de salida. Dentro de la familia HZ3001200 de RF SKYPOWER, los modelos estándar de 30 W, 50 W, 100 W, 150 W y 200 W comparten el mismo rango de frecuencia, pero presentan diferencias importantes en dimensiones, corriente DC, conectores RF, alimentación y funciones de control.

Desde el punto de vista de integración, la familia se divide en dos plataformas principales: una plataforma compacta para 30 W y 50 W, y una plataforma de mayor potencia compartida por los modelos de 100 W, 150 W y 200 W. La cobertura de 300 a 1200 MHz abarca principalmente UHF y se extiende hacia la parte baja de la banda L. Según la frecuencia concreta del proyecto, esta familia puede utilizarse en sistemas de comunicación y telemetría, plataformas SDR, equipos de prueba RF y determinadas integraciones C-UAS. Para proyectos que solo trabajan en una banda estrecha fija, puede ser más adecuado un módulo dedicado; cuando se necesita mayor flexibilidad de frecuencia, una plataforma de banda ancha de 300–1200 MHz ofrece más margen de integración.

Por eso, la selección debe considerar conjuntamente Pout, ancho de banda instantáneo, consumo DC, dimensiones, conectores, refrigeración y requisitos de control.

1. Modelos estándar de 30 W a 200 W

La familia HZ3001200 incluye cinco clases de potencia estándar:

• HZ3001200-30
• HZ3001200-50
• HZ3001200-100
• HZ3001200-150
• HZ3001200-200

Todos los modelos especifican:

• frecuencia de operación de 300 a 1200 MHz;
• ancho de banda instantáneo de hasta 200 MHz;
• alimentación de 24 a 32 V, con 28 V nominales;
• refrigeración mediante disipador externo.

Las principales diferencias aparecen en la potencia de salida, la corriente necesaria, el tamaño físico y las interfaces RF y DC.

Comparación de modelos

Modelos Estándar HZ3001200: 30 W a 200 W

Imagen + ficha técnica PDF · Deslice horizontalmente →

Comparación de las especificaciones publicadas de los modelos HZ3001200 de 30 W a 200 W

Modelo / plataforma / PDF	Psat mín. / típ.	Corriente típ. / máx.	Dimensiones	RF IN / RF OUT
HZ3001200-30 · 30 WPlataforma compactaVer ficha técnica ↗	25 / 30 W	2,4 / 3 A	125 × 59 × 21,5 mm	SMA-KFD46 / SMA-KFD46
HZ3001200-50 · 50 WPlataforma compactaVer ficha técnica ↗	40 / 50 W	5,6 / 7 A	125 × 59 × 21,5 mm	SMA-KFD46 / SMA-KFD46
HZ3001200-100 · 100 WPlataforma de alta potenciaVer ficha técnica ↗	80 / 100 W	11,5 / 14 A	200 × 158 × 25 mm	SMA-F / N-F
HZ3001200-150 · 150 WPlataforma de alta potenciaVer ficha técnica ↗	120 / 150 W	18 / 22 A	200 × 158 × 25 mm	SMA-F / N-F
HZ3001200-200 · 200 WPlataforma de alta potenciaVer ficha técnica ↗	160 / 200 W	24 / 29 A	200 × 158 × 25 mm	SMA-F / N-F

La potencia nominal, por tanto, no es la única diferencia entre los cinco modelos.

2. Dos plataformas mecánicas dentro de la misma familia

Los modelos de 30 W y 50 W utilizan una carcasa de:

125 × 59 × 21,5 mm

Ambos emplean conectores SMA-KFD46 en la entrada y salida RF y utilizan una interfaz D-Sub de 9 pines para las conexiones eléctricas y de control.

Los modelos de 100 W, 150 W y 200 W utilizan una plataforma mayor de:

200 × 158 × 25 mm

Los tres comparten:

• entrada RF SMA-F;
• salida RF N-F;
• conector de control D-Sub de 15 pines;
• alimentación mediante capacitor pasamuros;
• disipador externo.

Por eso, el cambio de 50 W a 100 W no consiste simplemente en aumentar la potencia RF. También cambia la plataforma mecánica, la conexión RF y la arquitectura de alimentación y control.

En cambio, los modelos de 100 W, 150 W y 200 W mantienen la misma envolvente mecánica, lo que permite compararlos principalmente por potencia, corriente y requisitos de integración.

3. 300–1200 MHz no significa 900 MHz de ancho de banda instantáneo

La familia puede operar entre 300 y 1200 MHz.

La separación entre ambos extremos es de 900 MHz, pero esto no significa que el amplificador pueda procesar simultáneamente una señal de 900 MHz de ancho de banda.

Los datasheets especifican un ancho de banda instantáneo máximo de 200 MHz.

Por tanto:

cobertura de frecuencia de 300–1200 MHz ≠ ancho de banda instantáneo de 900 MHz

La cobertura de frecuencia indica dónde puede trabajar el amplificador.

El ancho de banda instantáneo indica el ancho de señal que puede considerarse dentro de una condición determinada de operación.

Esta diferencia es especialmente importante en sistemas con señales de banda ancha, OFDM o fuentes SDR.

Los datasheets también separan las condiciones utilizadas para medir diferentes parámetros:

• Psat se especifica con señal CW;
• la ganancia de pequeña señal se mide mediante barrido VNA a −20 dBm;
• el VSWR de entrada se mide mediante barrido VNA a −20 dBm;
• el ancho de banda instantáneo se asocia a señales de banda ancha.

Por eso, al comparar modelos no conviene utilizar únicamente un valor de potencia. También deben considerarse la frecuencia real, la señal, Pin y el ancho de banda requerido.

4. La corriente DC aumenta aunque el tamaño no cambie

Los modelos de 100 W, 150 W y 200 W comparten las mismas dimensiones externas, pero su demanda de corriente aumenta de forma considerable.

Corriente de operación

• 100 W: 11,5 A típ. / 14 A máx.
• 150 W: 18 A típ. / 22 A máx.
• 200 W: 24 A típ. / 29 A máx.

Esto significa que dos módulos con el mismo tamaño físico no necesariamente tienen los mismos requisitos de integración eléctrica.

Al aumentar la potencia, deben revisarse:

• capacidad de la fuente DC;
• distribución de corriente;
• sección y longitud del cableado;
• caída de tensión;
• conexiones de alimentación;
• disipación térmica;
• interfaz entre el módulo y el disipador.

Todos los modelos requieren refrigeración externa.

Sin embargo, los datasheets no proporcionan una única solución térmica aplicable a cualquier instalación. El disipador y el sistema de refrigeración deben dimensionarse según la potencia seleccionada y las condiciones reales de funcionamiento.

5. Las funciones de protección y control no son iguales en todos los modelos

Los modelos de 30 W y 50 W incorporan PA_EN y protección por sobretemperatura.

La protección térmica publicada establece el apagado del amplificador cuando la temperatura supera aproximadamente 80 °C ±5 °C, con recuperación automática cuando la temperatura desciende por debajo de 70 °C ±5 °C.

Los modelos de 100 W, 150 W y 200 W incorporan una arquitectura de protección y monitorización más amplia.

Entre las funciones documentadas se encuentran:

• protección por sobretemperatura;
• detección de salida abierta o cortocircuitada;
• Alarm Reset;
• indicación de potencia reflejada Pr;
• indicación de potencia directa Pf;
• alarma de temperatura TA;
• señal asociada a la condición de salida abierta o cortocircuitada VA;
• salida analógica de temperatura Tc.

El parámetro denominado Over VSWR en los datasheets se describe mediante una condición concreta de salida abierta o cortocircuitada.

Por tanto, no debe interpretarse automáticamente como un umbral numérico universal de VSWR si dicho valor no está especificado.

Opciones adicionales de control

En los modelos de 100 W, 150 W y 200 W, algunas funciones aparecen marcadas como opcionales en los datasheets.

Entre ellas pueden encontrarse:

• RS485;
• ajuste de ganancia;
• ajuste del atenuador;
• Voltage Alarm;
• Current Alarm.

Si alguna de estas funciones es necesaria para el proyecto, debe confirmarse la configuración correspondiente durante el RFQ.

Estas opciones son un aspecto de configuración y no cambian la clasificación principal de la familia por frecuencia y potencia.

6. Cómo seleccionar el modelo adecuado

Para elegir entre 30 W, 50 W, 100 W, 150 W y 200 W, conviene definir primero las condiciones reales del sistema.

Frecuencia de trabajo

Debe indicarse la frecuencia o las frecuencias reales de operación dentro del rango de 300–1200 MHz.

Potencia de salida requerida

La potencia necesaria debe definirse en el punto de referencia correcto de la cadena RF.

También deben considerarse las pérdidas posteriores causadas por cables, filtros, conmutadores u otros componentes.

Pin disponible

La potencia de entrada disponible debe ser compatible con la ganancia y la potencia de salida requeridas.

Tipo de señal y ancho de banda

Para señales de banda ancha, no basta con confirmar que la frecuencia está dentro de 300–1200 MHz.

También debe comprobarse que el ancho de banda instantáneo requerido se encuentra dentro de las condiciones admitidas por el módulo.

Alimentación DC

La fuente debe poder proporcionar la corriente necesaria para el modelo seleccionado sin generar una caída de tensión excesiva.

La diferencia entre 11,5 A, 18 A y 24 A de corriente típica puede afectar directamente al diseño de alimentación del sistema.

Refrigeración

Todos los modelos necesitan un disipador externo.

La capacidad térmica necesaria debe definirse según la potencia y las condiciones reales de operación.

Dimensiones y conectores

Los modelos de 30/50 W y 100/150/200 W utilizan plataformas físicas diferentes.

Por eso, deben confirmarse:

• espacio disponible;
• disposición mecánica;
• conectores RF;
• conexión DC;
• acceso al conector de control.

Protección y control

Si el sistema requiere únicamente funciones básicas, debe verificarse qué señales están incluidas en el modelo estándar.

Si requiere comunicación digital, ajuste de ganancia u otras funciones opcionales, estas deben especificarse expresamente en el RFQ.

Conclusión

La familia de amplificadores RF 300–1200 MHz de RF SKYPOWER ofrece modelos estándar de 30 W, 50 W, 100 W, 150 W y 200 W.

Los modelos de 30 W y 50 W utilizan una plataforma compacta de 125 × 59 × 21,5 mm, mientras que los modelos de 100 W, 150 W y 200 W comparten una plataforma de 200 × 158 × 25 mm.

Dentro de la plataforma de mayor potencia, el tamaño permanece igual, pero la corriente típica aumenta de 11,5 A a 18 A y 24 A al pasar de 100 W a 150 W y 200 W.

También es importante distinguir entre:

• frecuencia de operación de 300–1200 MHz;
• ancho de banda instantáneo de hasta 200 MHz;
• potencia de salida de 30 a 200 W;
• funciones estándar y opciones adicionales de control.

Antes de seleccionar un modelo, defina la frecuencia real, Pout, Pin, tipo de señal, ancho de banda, alimentación DC, refrigeración, espacio mecánico, conectores RF y requisitos de control.

Con estos datos, RF SKYPOWER puede revisar qué modelo de la familia HZ3001200 se ajusta mejor a la integración requerida.
