Al evaluar un amplificador RF 2-6 GHz, la potencia de salida en vatios no basta para elegir el módulo correcto. Primero hay que conocer la potencia RF que realmente llega a la entrada del PA y la forma de onda generada por la fuente. Después se debe definir la potencia requerida en un plano de referencia claro y calcular cuánta potencia queda disponible después de las pérdidas del trayecto RF.

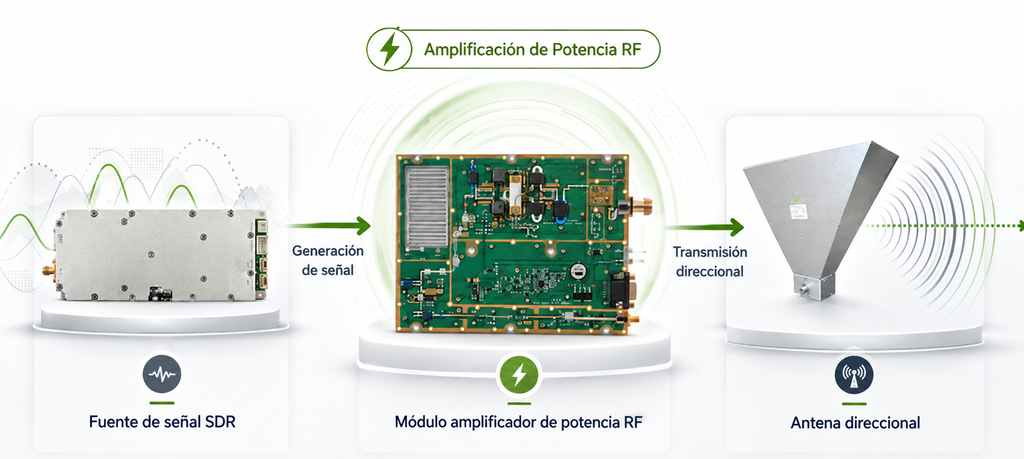

Para este rango de frecuencia, una cadena de ingeniería útil es:
Fuente / SDR → Pin real en la entrada del PA → PA → Pout en el puerto del PA → pérdidas del trayecto RF → potencia en la entrada de la antena
El rango de 2–6 GHz cubre diferentes entornos RF de alta frecuencia. Entre las aplicaciones posibles se encuentran señales relacionadas con WLAN, enlaces de datos de banda media, telemetría, plataformas de prueba SDR y partes de sistemas en banda S o banda C.
Sin embargo, cada forma de onda impone condiciones diferentes al amplificador. CW, QAM, OFDM, espectro ensanchado, señales con agilidad de frecuencia, señales pulsadas y señales chirp no deben evaluarse únicamente por su frecuencia central.
La familia actual de RF SKYPOWER cubre 2000–6000 MHz, ofrece hasta 200 MHz de ancho de banda instantáneo y dispone de clases de potencia de 30 W, 50 W, 100 W, 150 W y 200 W. Para seleccionar un modelo, estas especificaciones deben compararse con la cadena RF real: qué potencia llega a la entrada del PA, qué potencia se necesita en su salida y qué potencia debe llegar finalmente a la antena.
1. ¿Por qué un amplificador RF de 2–6 GHz necesita un balance de potencia de toda la cadena?
A 2–6 GHz, una especificación de potencia sin un plano de referencia no define por completo el requisito RF.
Una cadena típica puede representarse así:
Fuente / SDR → entrada del PA → salida del PA → cable / conmutador / filtro → antena
El plano de referencia de entrada del PA es el punto donde se define la Pin real. Esta es la potencia RF que llega físicamente a la entrada del amplificador después de las pérdidas de cables, conmutadores, atenuadores, filtros y conectores situados antes del PA.
La Pout del PA se define en el conector de salida del amplificador. La potencia disponible en la entrada de la antena se obtiene después de descontar las pérdidas introducidas por todos los componentes instalados entre el PA y la antena.
Este método es importante porque una misma familia de amplificadores puede utilizarse con fuentes muy diferentes. Una señal CW, una señal OFDM, una señal con agilidad de frecuencia y una señal pulsada pueden operar alrededor de una frecuencia similar, pero presentan exigencias distintas de excitación, ancho de banda, linealidad y refrigeración.
¿Qué planos de referencia deben definirse?
Cadena RF y Planos de Referencia
Siga la potencia desde la fuente hasta la antena · Deslice horizontalmente →
| Posición de referencia | Qué debe definirse | Factores principales | Importancia para la selección |
|---|---|---|---|
| 1Salida de la fuente | Nivel RF y forma de onda | Ajuste de la fuente, forma de onda, ancho de banda ocupado | Punto inicial del balance de excitación |
| 2Entrada del PA | Pin real | Pérdidas de cable, conmutador, atenuador, filtro y conectores antes del PA | Comparar la potencia disponible con el rango de potencia de entrada |
| 3Salida del PA | Pout o Psat | Modelo, excitación, frecuencia y forma de onda | Referencia de salida del módulo |
| 4Trayecto RF posterior | Potencia después de los componentes instalados | Cable, conectores, filtro, conmutador, acoplador y frecuencia | Completar el balance de potencia posterior |
| 5Entrada de la antena | Potencia disponible en la antena | Pout del PA y pérdidas totales posteriores | Relacionar el PA con el objetivo final del sistema |
Este enfoque convierte una solicitud imprecisa como “necesito un amplificador de 100 W” en una pregunta de ingeniería mucho más útil:
¿En qué punto de la cadena RF deben estar disponibles esos 100 W?
Si los 100 W se requieren en el conector de salida del PA, la selección puede realizarse directamente en ese plano.
Si los 100 W deben estar disponibles en la entrada de la antena, entonces hay que considerar conjuntamente el amplificador y todas las pérdidas posteriores.
Un módulo amplificador de potencia RF es un bloque de potencia dentro de una cadena RF más amplia, no la cadena completa. Si todavía se está definiendo si la cobertura 2–6 GHz es la adecuada para el proyecto, conviene revisar primero la selección de amplificadores RF de banda ancha.
2. ¿Puede la fuente RF excitar realmente el amplificador?
Una vez definido el plano de referencia de salida, el siguiente paso es comprobar la potencia disponible en la entrada del PA.
Un generador de señales o un SDR puede mostrar un determinado nivel de salida, pero eso no significa que esa misma potencia llegue al amplificador.
Antes del PA pueden existir:
- cables;
- conmutadores;
- atenuadores;
- filtros;
- adaptadores;
- conectores.
Cada uno puede introducir pérdidas.
Por eso, la selección debe basarse en la Pin real medida o calculada en la entrada del PA, no únicamente en el ajuste mostrado por la fuente.
La forma de onda también importa.
Una portadora CW puede describirse mediante un nivel de potencia relativamente directo. En cambio, un SDR que genera QAM u OFDM produce una envolvente variable y una determinada relación entre potencia pico y potencia media.
Una señal con agilidad de frecuencia o espectro ensanchado puede desplazarse entre distintos puntos de operación. Una señal pulsada añade además potencia de pico, duración del pulso y ciclo de trabajo.
Por tanto, la fuente y el amplificador deben tratarse como un conjunto RF.
Rango de excitación de los módulos RF SKYPOWER de 2–6 GHz
Módulos RF SKYPOWER de 2–6 GHz
Abra la ficha técnica en PDF · Deslice horizontalmente →
| Clase de potencia | Modelo / PDF | Rango de potencia de entrada RF | Psat mínimo / típico | Corriente típica / máxima | Dimensiones | Entrada / salida RF |
|---|---|---|---|---|---|---|
| 30 W | PDFHZ20006000-30NA1Ver PDF ↗ | 0 a +8 dBm | 25 / 30 W | 3.2 / 4 A | 125 × 59 × 21.5 mm | SMA-KFD46 / SMA-KFD46 |
| 50 W | PDFHZ20006000-50NA1Ver PDF ↗ | -10 a +6 dBm | 40 / 50 W | 10 / 12 A | 200 × 158 × 25 mm | SMA-F / N-F |
| 100 W | PDFHZ20006000-100NA1Ver PDF ↗ | -7 a +6 dBm | 80 / 100 W | 19 / 24 A | 200 × 158 × 25 mm | SMA-F / N-F |
| 150 W | PDFHZ20006000-150NA1Ver PDF ↗ | 0 a +8 dBm | 120 / 150 W | 22 / 27 A | 200 × 158 × 25 mm | SMA-F / N-F |
| 200 W | PDFHZ20006000-200NA1Ver PDF ↗ | 0 a +8 dBm | 160 / 200 W | 29 / 36 A | 280 × 250 × 25 mm | SMA-F / N-F |
El rango de excitación constituye un primer filtro práctico para seleccionar el módulo.
Por ejemplo, los modelos de 50 W y 100 W admiten valores mínimos de entrada publicados inferiores a los modelos de 150 W y 200 W. Esto puede ser importante cuando la fuente RF o el trayecto anterior al PA dispone de una potencia de excitación limitada.
La ganancia de pequeña señal también es un parámetro útil, pero no sustituye la comprobación de funcionamiento a plena potencia.
La forma más segura de seleccionar el módulo consiste en comparar la Pin realmente disponible con el rango de potencia de entrada RF publicado, en lugar de calcular la excitación necesaria únicamente a partir de Psat y de la ganancia de pequeña señal.
3. La Pout del PA no es la potencia disponible en la antena
En un sistema de 2–6 GHz, la potencia de salida del PA y la potencia disponible en la entrada de la antena son dos puntos de referencia distintos dentro del mismo balance RF.
El amplificador genera su potencia RF en el conector de salida.
Después, la señal puede atravesar cables, conectores, filtros, conmutadores, acopladores u otros elementos antes de llegar a la antena.
La relación básica es:
Pout del PA → pérdidas del trayecto RF posterior → potencia en la entrada de la antena
Esta distinción permite elegir la clase de potencia a partir del objetivo real del sistema y evita seleccionar automáticamente un PA con la misma potencia nominal indicada para la antena.
Si el requisito se define en la entrada de la antena, la Pout del PA debe incluir margen suficiente para compensar las pérdidas posteriores.
Si el requisito ya está definido en el conector de salida del amplificador, el modelo puede compararse directamente en ese plano.
La forma de onda también debe incluirse en este análisis.
Un valor de Psat con CW proporciona una referencia de salida del módulo. Una señal de banda ancha necesita además margen de operación adecuado para su envolvente variable.
En OFDM o QAM, por ejemplo, conviene revisar la relación pico-promedio y el ancho de banda ocupado junto con la potencia nominal.
4. Cómo afectan las pérdidas RF al balance de potencia entre 2 y 6 GHz
Las pérdidas del trayecto RF aparecen tanto antes como después del amplificador.
Antes del PA:
Fuente → cable / conmutador / atenuador / filtro → Pin real
Esta parte determina cuánta potencia de la fuente llega realmente al amplificador.
Después del PA:
Pout del PA → conector / cable / filtro / conmutador → potencia en la antena
Esta segunda parte determina cuánta potencia amplificada continúa disponible en el punto final.
Separar ambos trayectos facilita dos preguntas diferentes:
Antes del PA: ¿la fuente puede excitar correctamente este modelo?
Después del PA: ¿qué potencia llegará realmente a la carga RF o a la antena?
Entre 2 y 6 GHz, las pérdidas pueden cambiar considerablemente con la frecuencia.
El mismo cable, filtro o conmutador puede presentar una pérdida diferente a 2.4 GHz que a 5.8 GHz. Por eso, el balance debe utilizar las pérdidas correspondientes a cada frecuencia de operación importante.
El ancho de banda de la señal también puede afectar esta evaluación.
Para una portadora CW estrecha, puede ser suficiente revisar el comportamiento del trayecto en el punto de operación.
Para OFDM, espectro ensanchado u otras señales de banda ancha, puede ser necesario evaluar la cadena RF en todo el ancho de banda ocupado.
La familia actual de 2–6 GHz especifica hasta 200 MHz de ancho de banda instantáneo, lo que permite trabajar con diversas arquitecturas SDR y señales digitales de banda ancha.
El cableado, filtros, conmutadores y antenas instalados deben ser compatibles tanto con las frecuencias como con el ancho de banda que realmente utilizará el proyecto.
Cuando las pérdidas de cable, la adaptación de antena, la potencia reflejada o el VSWR/ROE tienen un peso importante en el resultado final, conviene revisar también el comportamiento de la cadena RF bajo carga real.

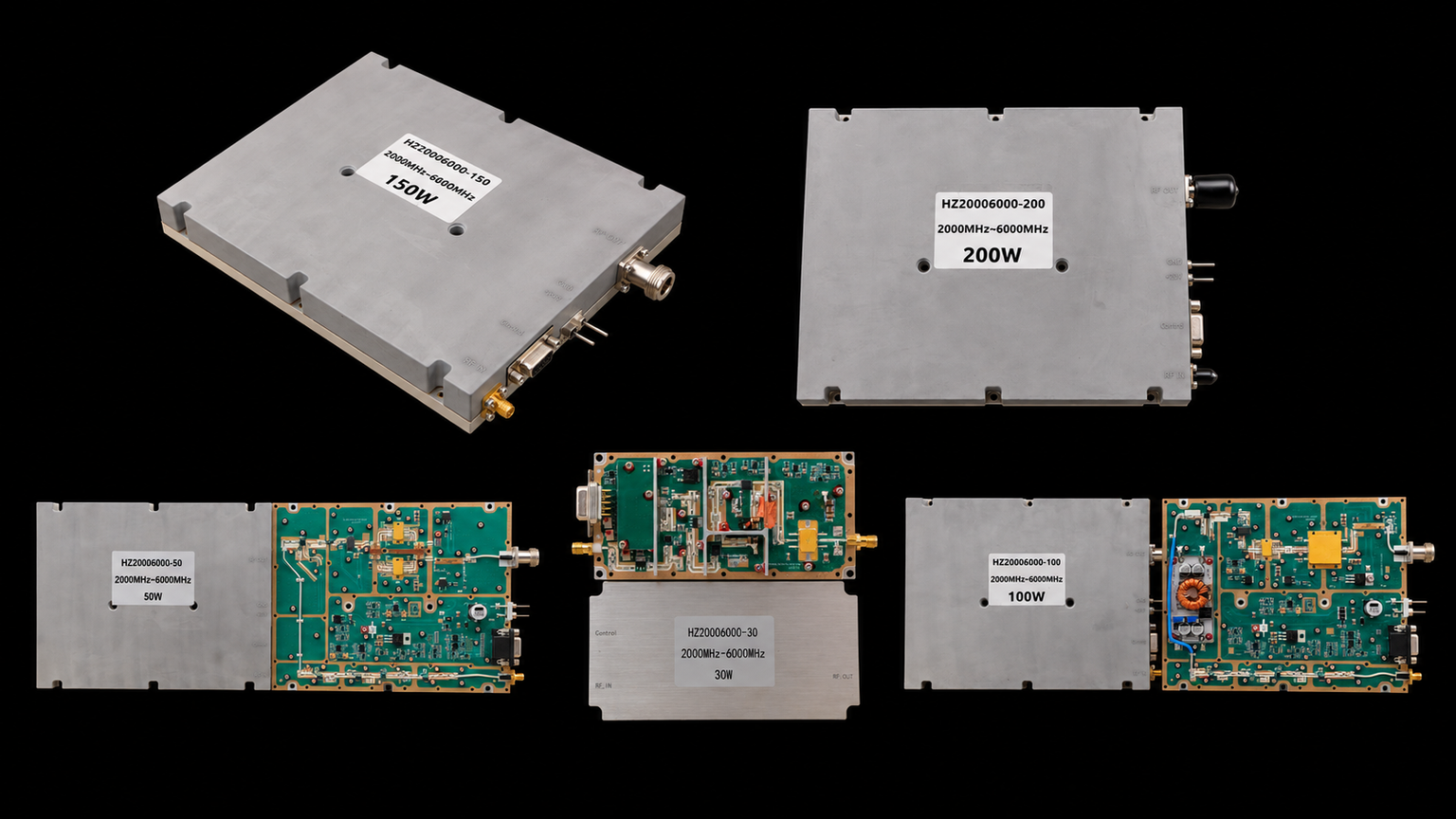

5. ¿Qué cambia entre un módulo de 30 W y uno de 200 W?
Pasar de 30 W a 200 W no significa únicamente aumentar la potencia.
También cambian:
- el rango de excitación;
- la demanda de corriente DC;
- el tamaño mecánico;
- los conectores RF;
- la refrigeración necesaria;
- el espacio de instalación.
El modelo de 30 W utiliza la plataforma más compacta y conectores SMA tanto en entrada como en salida.
A partir de 50 W, los módulos emplean una plataforma mayor con entrada SMA y salida tipo N. El modelo de 200 W aumenta además el tamaño de la carcasa.
La demanda DC también aumenta con la potencia, por lo que la fuente de alimentación, la refrigeración y el espacio mecánico deben comprobarse antes de sustituir un módulo por otro de mayor potencia.
La potencia de entrada necesaria tampoco es idéntica en todas las clases.
Por eso, no se debe asumir que una fuente capaz de excitar un modelo de 50 W podrá excitar de la misma forma un modelo de 150 W o 200 W.
Los modelos actuales también especifican una respuesta de PA Enable/Disable de 1 μs, útil en sistemas que necesitan conmutación RF rápida o transmisión controlada por tiempo.
6. Qué debe revisar en la ficha técnica de un amplificador RF de 2–6 GHz
Una ficha técnica de un módulo de 2–6 GHz debe permitir revisar, como mínimo:
- rango de frecuencia de 2000–6000 MHz;
- ancho de banda instantáneo máximo;
- rango de potencia de entrada RF;
- Psat;
- ganancia de pequeña señal;
- VSWR de entrada o ROE;
- tensión y corriente de operación;
- dimensiones mecánicas;
- conectores RF de entrada y salida;
- tiempo de habilitación y deshabilitación del PA.
Estos parámetros describen mucho más que “2–6 GHz + potencia”.
El rango de frecuencia define dónde puede operar el amplificador.
El límite de 200 MHz de ancho de banda instantáneo es especialmente relevante para señales digitales y arquitecturas SDR de banda ancha.
El rango de potencia de entrada permite comprobar si la fuente disponible puede excitar el módulo.
Psat define la clase de potencia de salida a nivel del PA.
La corriente y las dimensiones determinan posteriormente la fuente DC, el diseño térmico, la carcasa y el montaje.
Los conectores también cambian según la clase de potencia. El módulo de 30 W utiliza SMA-KFD46 en entrada y salida, mientras que los modelos de 50–200 W utilizan entrada SMA-F y salida N-F.
Qué especificaciones dependen de la forma de onda
CW y señales estrechas: adquieren mayor importancia la potencia de salida, la excitación, la corriente y la integración térmica.
QAM y OFDM: necesitan ancho de banda instantáneo suficiente y margen lineal para manejar una envolvente variable.
Señales con agilidad de frecuencia o espectro ensanchado: deben mantener un comportamiento adecuado de excitación y trayecto RF en todos los puntos de operación requeridos.
Señales pulsadas o chirp: añaden ciclo de trabajo, potencia de pico, condiciones de pulso, ancho de banda y temporización de control.
La ficha técnica proporciona los límites del módulo. El sistema completo debe añadir las condiciones reales de la fuente, el trayecto RF y la carga.
7. ¿Módulo estándar, revisión del trayecto RF o ingeniería personalizada?
Una vez definidos la forma de onda, la Pin real, el plano de referencia de salida y el trayecto RF, resulta mucho más sencillo decidir el siguiente paso.
Módulo estándar de 2–6 GHz
Un módulo estándar puede ser adecuado cuando:
- las frecuencias de operación se encuentran entre 2 y 6 GHz;
- el ancho de banda instantáneo requerido no supera los 200 MHz;
- la Pin disponible está dentro del rango publicado;
- la Pout requerida está claramente definida;
- la fuente DC es suficiente;
- la refrigeración y el espacio mecánico son compatibles;
- los conectores e interfaces cumplen con el sistema.
RF SKYPOWER ofrece actualmente clases estándar de 30 W, 50 W, 100 W, 150 W y 200 W dentro de la familia.
Las opciones disponibles pueden compararse en la gama de amplificadores RF de 2000–6000 MHz.
Revisión del trayecto RF
La revisión del trayecto resulta útil cuando el PA ya está definido, pero todavía no está claro qué potencia llegará a la antena.
Entre los puntos que deben revisarse se encuentran:
- pérdidas de cable;
- pérdidas de conectores;
- filtros;
- conmutadores;
- acopladores;
- condiciones del feeder;
- VSWR/ROE del trayecto instalado;
- potencia reflejada.
En este caso, la solución no consiste automáticamente en instalar un PA de mayor potencia.
Primero hay que establecer con claridad la relación entre la Pout del amplificador y la potencia que realmente llega a la carga final.
Ingeniería personalizada
La ingeniería personalizada puede ser necesaria cuando el proyecto queda fuera de la combinación estándar de:
- frecuencia;
- potencia de salida;
- potencia de entrada;
- interfaz RF;
- plataforma mecánica;
- refrigeración;
- control;
- condiciones específicas de prueba.
La forma de onda también puede formar parte de esta revisión.
Una señal SDR de banda ancha, una condición especial de ciclo de trabajo, una arquitectura con agilidad de frecuencia o una temporización de control específica pueden requerir una evaluación adicional.
Para una configuración personalizada, RF SKYPOWER puede revisar los puntos de frecuencia, la forma de onda, el ancho de banda, la Pin disponible, la Pout requerida, el objetivo en la antena, el trayecto RF, la alimentación DC, la refrigeración, las dimensiones, los conectores y las necesidades de control.
8. Qué confirmar antes de solicitar un amplificador RF de 2–6 GHz
Antes de seleccionar el modelo final, defina toda la cadena:
Fuente / forma de onda → Pin real → PA → Pout del PA → pérdidas del trayecto RF → potencia requerida en la antena
La familia actual cubre 2000–6000 MHz, hasta 200 MHz de ancho de banda instantáneo y cinco clases de potencia desde 30 W hasta 200 W.
Para comparar correctamente los modelos, confirme:
- forma de onda;
- frecuencias de operación;
- ancho de banda instantáneo máximo;
- Pin real disponible;
- Pout requerida en el puerto del PA;
- pérdidas posteriores;
- potencia objetivo en la antena;
- alimentación DC;
- espacio mecánico;
- interfaces RF;
- condiciones de refrigeración.
El punto más importante es mantener claros los planos de referencia.
Una especificación de 100 W en el PA describe la potencia en el puerto de salida del amplificador. No significa automáticamente que 100 W lleguen a la antena.
Del mismo modo, la potencia relevante en la entrada no es únicamente la indicada por la fuente, sino la potencia RF que realmente alcanza el conector de entrada del PA.
Con estos datos definidos, puede comparar los modelos estándar de 2000–6000 MHz. Si el principal problema está en cables, conectores, filtros, conmutadores, VSWR/ROE o adaptación de antena, conviene revisar primero el trayecto RF.
Si el proyecto necesita adaptar frecuencia, potencia, excitación, mecánica, refrigeración, interfaces, control o condiciones de señal, puede enviar los requisitos a RF SKYPOWER Engineering para revisar una configuración estándar o personalizada.
