Un Amplificador RF 300–2700 MHz puede cubrir frecuencias de operación muy separadas dentro de una misma familia de hardware, pero ese rango no debe confundirse con el ancho de banda que el módulo puede manejar simultáneamente.
La familia RF SKYPOWER HZ3002700 comprende modelos estándar de 30 W, 50 W, 100 W, 150 W y 200 W. El rango publicado va de 300 a 2700 MHz, mientras que el ancho de banda instantáneo máximo actual es de 200 MHz. Son dos especificaciones diferentes y deben evaluarse por separado durante la selección del módulo.
Para seleccionar correctamente un modelo, primero defina las frecuencias reales de trabajo del proyecto. Después determine el ancho de banda instantáneo necesario y, por último, identifique qué frecuencias, bordes de banda y condiciones de operación necesitan evidencia adicional.
1. Por qué 300–2700 MHz requiere un enfoque diferente
Un sistema que utiliza varios puntos de frecuencia distribuidos entre 300 y 2700 MHz no debe analizarse como si trabajara dentro de una única banda RF estrecha.
Las frecuencias importantes pueden estar separadas por cientos de megahercios. Cuando varias de ellas pueden cubrirse con una misma familia HZ3002700, es posible mantener una plataforma común para la selección de potencia, integración mecánica y planificación del sistema.
La primera pregunta no debería ser qué potencia comprar, sino:
¿Las frecuencias reales del proyecto justifican utilizar una sola familia de 300–2700 MHz?
Si la respuesta es afirmativa, conviene definir primero todos los puntos de operación relevantes antes de comparar los modelos de 30 W, 50 W, 100 W, 150 W y 200 W.
Una cobertura de frecuencia más amplia puede reducir el número de familias de amplificadores necesarias, pero no elimina la necesidad de verificar las frecuencias críticas de forma individual.
2. Un rango de 2,4 GHz no significa 2,4 GHz de ancho de banda instantáneo
El rango operativo publicado de esta familia es:
300–2700 MHz
La diferencia entre ambos extremos es:
2700 MHz − 300 MHz = 2400 MHz = 2,4 GHz
Sin embargo, el ancho de banda instantáneo máximo de la familia es:
200 MHz
| Especificación | Qué significa |
|---|---|
| Rango de operación | 300–2700 MHz |
| Extensión total del rango | 2,4 GHz entre ambos extremos |
| Ancho de banda instantáneo máximo | Hasta 200 MHz procesados simultáneamente |
El rango de frecuencia RF indica dónde puede operar el amplificador.
El ancho de banda instantáneo indica cuánto espectro debe manejar la etapa RF al mismo tiempo.
Por eso, un RFQ debería especificar ambos datos por separado:
- frecuencias reales de operación;
- ancho de banda máximo de la señal en cada condición de trabajo.
No hacerlo puede llevar a interpretar incorrectamente una especificación de banda ancha.
3. Bordes de banda y frecuencias prioritarias
Cuanto mayor es el rango operativo, más importante resulta identificar qué frecuencias determinan realmente la aceptación del sistema.
Algunas pueden encontrarse próximas al borde inferior de 300 MHz. Otras pueden estar cerca de 2700 MHz. También pueden existir puntos intermedios con requisitos más exigentes de Pout, Pin, temperatura o forma de onda.
Para cada frecuencia prioritaria conviene definir:
| Parámetro | Información necesaria |
|---|---|
| Frecuencia | Punto real de operación |
| Pout | Potencia RF de salida requerida |
| Pin | Potencia RF disponible en la entrada |
| Señal | CW, pulsada, modulada u otra condición definida |
| Duty | Ciclo de trabajo real |
| Carga | Condición RF prevista aguas abajo |
| Estado térmico | Condición de temperatura requerida |
| Plano de referencia de salida | Punto RF donde se define Pout |
El plano de referencia merece especial atención.
Una potencia especificada en el conector RF OUT del amplificador no es necesariamente igual a la potencia disponible después de un cable, switch, filtro u otro elemento de la cadena RF.
Por tanto, antes de comparar resultados de potencia o ganancia, alinee como mínimo:
Frecuencia + Pin + plano de referencia de Pout + forma de onda + duty + carga + estado térmico
Este enfoque permite verificar las condiciones que realmente influyen en el proyecto, en lugar de tratar todo el rango de 300–2700 MHz como un único valor abstracto.

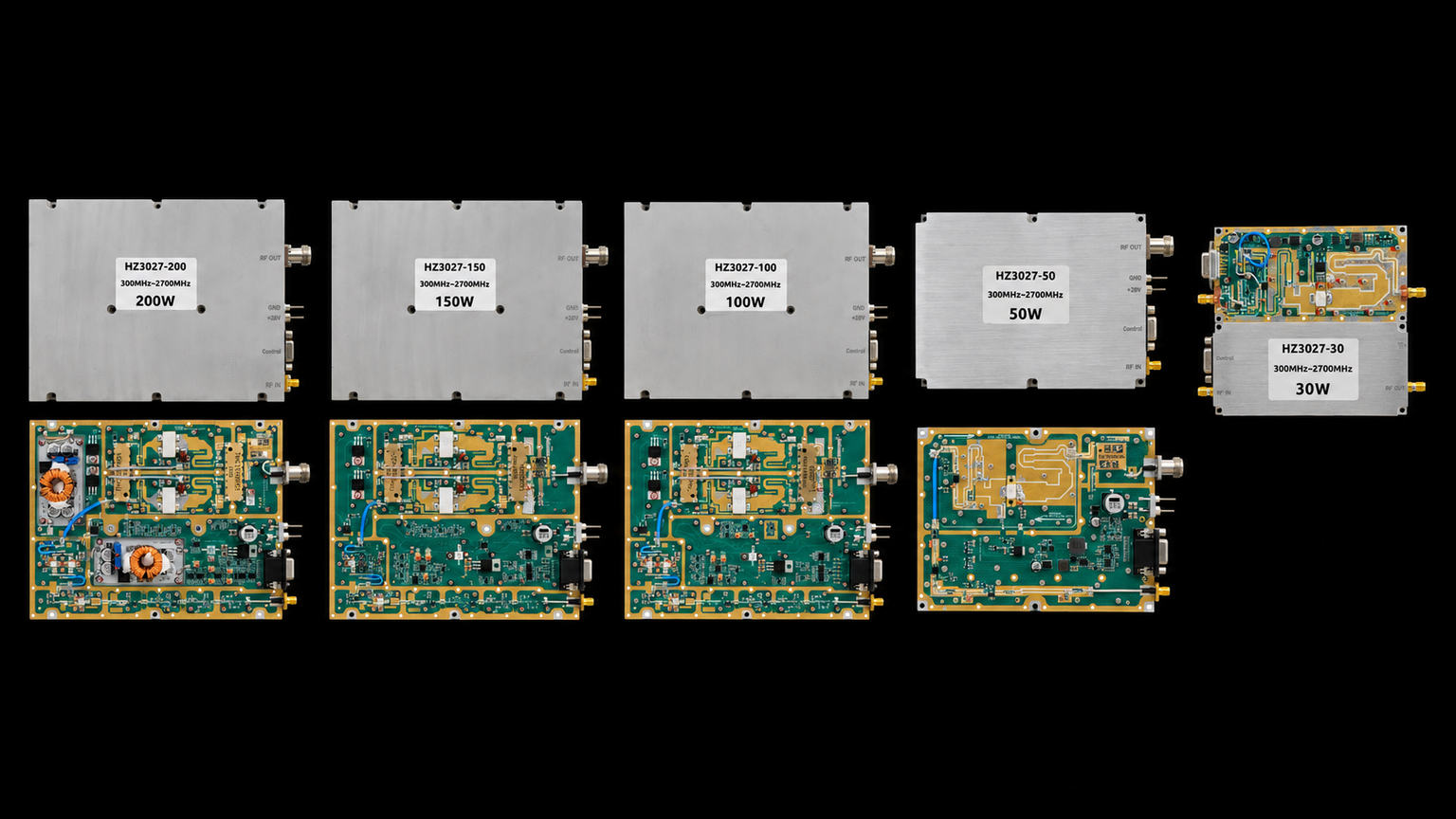

4. Modelos estándar de 30 W a 200 W
Una vez confirmado que las frecuencias del proyecto están dentro de esta familia, la selección puede reducirse utilizando potencia, corriente DC, dimensiones e interfaces RF.
Modelos Estándar de 300–2700 MHz
Abra la ficha técnica PDF · Deslice horizontalmente →
| Potencia | Modelo / PDF | Psat mín. / típ. | Corriente típ. / máx. | Dimensiones | RF IN / RF OUT | Control |
|---|---|---|---|---|---|---|
| 30 W |  HZ3002700-30NA1Ver PDF ↗ |
25 / 30 W | 3,2 / 4 A | 125 × 59 × 21,5 mm | SMA-KFD46 / SMA-KFD46 | D-Sub 9 pines |
| 50 W |  HZ3002700-50NA1Ver PDF ↗ |
40 / 50 W | 7,2 / 9 A | 160 × 120 × 25 mm | SMA-F / N-F | D-Sub 15 pines |
| 100 W |  HZ3002700-100NA1Ver PDF ↗ |
80 / 100 W | 14,5 / 18 A | 200 × 158 × 25 mm | SMA-F / N-F | D-Sub 15 pines |
| 150 W |  HZ3002700-150NA1Ver PDF ↗ |
120 / 150 W | 16 / 20 A | 200 × 158 × 25 mm | SMA-F / N-F | D-Sub 15 pines |
| 200 W |  HZ3002700-200NA1Ver PDF ↗ |
160 / 200 W | 29 / 36 A | 200 × 158 × 25 mm | SMA-F / N-F | D-Sub 15 pines |
Los valores de Psat corresponden a los valores mínimo / típico publicados bajo condición CW.
Después de definir la potencia RF necesaria, la corriente DC disponible, el espacio mecánico y los conectores RF permiten reducir rápidamente las opciones.
El objetivo no es elegir automáticamente el modelo de mayor potencia, sino encontrar la clase de potencia compatible con las condiciones reales de integración.
5. Ajuste el nivel de verificación al requisito del proyecto
Un rango de frecuencia amplio no significa que todos los proyectos necesiten exactamente el mismo programa de pruebas.
La regla práctica es:
Requisito del proyecto → alcance de verificación
| Requisito | Verificación apropiada |
|---|---|
| Selección inicial del modelo | Especificaciones publicadas |
| Varias frecuencias críticas | Resultados en frecuencias prioritarias |
| Operación cerca de 300 o 2700 MHz | Evidencia en bordes de banda |
| Forma de onda de banda ancha definida | Verificación con la señal correspondiente |
| Requisito a alta temperatura | Medición en el estado térmico requerido |
| Prestación mínima en todo el rango necesario | Verificación de banda completa |
Por ejemplo, un sistema que utiliza cuatro frecuencias separadas no necesita automáticamente la misma campaña de pruebas que otro proyecto que exige un Pout mínimo en todo el rango de operación.
Primero debe definirse qué parte del rango necesita demostrarse y bajo qué condiciones.
Las especificaciones estándar pueden utilizarse como referencia inicial para seleccionar el modelo. Después, la validación adicional puede concentrarse en las frecuencias, Pin, forma de onda, plano de referencia y condición térmica que realmente afectan a la aceptación.
6. ¿Modelo estándar, revisión de ingeniería o RFQ personalizado?
Después de definir las frecuencias, la clase de potencia y el alcance de verificación, normalmente existen tres rutas.
Modelo estándar
Utilice esta ruta cuando:
- todas las frecuencias requeridas estén dentro de 300–2700 MHz;
- uno de los niveles estándar de 30–200 W cubra la potencia necesaria;
- las dimensiones sean compatibles;
- las interfaces RF estándar sean aceptables.
En ese caso, la selección puede continuar comparando Pout, corriente DC, espacio disponible y conectores.
Revisión de ingeniería
Esta ruta es más apropiada cuando la pregunta ya no es solamente qué modelo elegir, sino qué rendimiento debe demostrarse en las frecuencias reales del proyecto.
Puede ser necesaria cuando existen:
- múltiples frecuencias prioritarias;
- operación cerca de los bordes de 300 o 2700 MHz;
- Pin fijo;
- requisitos en caliente;
- señales de banda ancha;
- límites mínimos de Pout o ganancia dentro de un rango definido.
El alcance de la prueba debe seguir el alcance real del requisito.
RFQ personalizado
Utilice un RFQ personalizado cuando el proyecto quede fuera de los límites de los modelos estándar.
Esto puede incluir:
- otro rango de frecuencia;
- otra potencia de salida;
- formato mecánico diferente;
- conectores RF específicos;
- requisitos particulares de integración.
En ese caso, el RFQ debería describir principalmente las condiciones que no cubren los modelos estándar, de modo que el equipo de ingeniería pueda evaluar una configuración personalizada.
Conclusión
Una familia de amplificadores de potencia RF de 300–2700 MHz permite trabajar con frecuencias ampliamente separadas utilizando una misma plataforma de producto de 30 a 200 W.
Sin embargo, los 2,4 GHz de extensión entre 300 y 2700 MHz no representan un ancho de banda instantáneo de 2,4 GHz. El ancho de banda instantáneo máximo publicado para esta familia es de 200 MHz.
Para seleccionar el módulo adecuado, defina primero las frecuencias reales de operación y el ancho de banda de la señal. Después identifique los puntos prioritarios y los bordes de banda que necesitan verificación.
Si uno de los modelos estándar cumple la frecuencia, potencia, dimensiones e interfaces requeridas, puede utilizarse como punto de partida. Cuando el proyecto exige otras condiciones, RF SKYPOWER puede revisar los requisitos restantes mediante una evaluación de ingeniería o un RFQ personalizado.
