Cómo elegir el rango de frecuencias de un PA RF para C-UAS

En un sistema antidrones (C-UAS), elegir el rango de frecuencias de un amplificador de potencia RF (PA) suele comenzar por comparar la cobertura de los módulos disponibles. Un amplificador puede abarcar todas las frecuencias requeridas sobre el papel y, aun así, no proporcionar la potencia necesaria en determinados puntos o no adaptarse al funcionamiento previsto.

Por ejemplo, dos intervalos de frecuencia separados pueden estar dentro del rango de un mismo PA. Sin embargo, la decisión cambia si deben utilizarse simultáneamente, en momentos diferentes o a través de antenas independientes.

Un rango más amplio de lo necesario también puede aumentar las exigencias de filtrado, diseño de las rutas RF y validación. La cobertura publicada tampoco garantiza la misma ganancia, potencia de salida o respuesta térmica en toda la banda.

¿Cuándo basta con un solo PA de banda ancha y qué condiciones deben definirse antes de aprobar un modelo?

1. ¿Qué indica el rango de frecuencias de un PA RF?

El rango de frecuencias publicado en la ficha técnica indica dónde puede evaluarse inicialmente un amplificador. No demuestra que todas las frecuencias necesarias para el proyecto hayan sido verificadas bajo las mismas condiciones.

Conviene distinguir tres niveles:

• Rango nominal (Listed / Nominal Range): límites de frecuencia publicados por el fabricante y utilizados para la primera selección de productos.
• Rango candidato (Candidate Range): cobertura que incluye las frecuencias aprobadas del proyecto y sigue siendo viable después de revisar los requisitos iniciales de la arquitectura RF.
• Rango validado para el proyecto (Project-Qualified Range): puntos o intervalos de frecuencia que cumplen los criterios de aceptación bajo las condiciones de funcionamiento y ensayo definidas.

Esta diferencia importa especialmente cerca de los extremos de banda.

Un PA especificado para 300–2700 MHz, por ejemplo, puede presentar diferencias de Pout, ganancia o eficiencia según la frecuencia. La potencia de entrada disponible, la desadaptación de carga y la temperatura también influyen en los resultados.

El rendimiento medido en el conector RF OUT del PA tampoco representa automáticamente el comportamiento del sistema instalado. Al añadir cables, conectores, filtros, conmutadores y antenas aparecen pérdidas y condiciones de carga adicionales. El montaje y la refrigeración pueden introducir otras limitaciones.

El rango nominal permite identificar candidatos. La cobertura validada para el proyecto debe respaldarse con mediciones en los puntos críticos y bajo las condiciones de operación correspondientes.

2. ¿Por qué elegir primero la frecuencia y después la potencia?

Un amplificador de 200 W que no cubre las frecuencias requeridas no puede sustituir a uno de 100 W que sí las cubre y cumple la potencia necesaria.

Por eso, la selección comienza con las frecuencias aprobadas del proyecto. Una vez identificadas las familias compatibles y la arquitectura de las rutas RF, se comparan las clases de potencia.

También debe definirse dónde se necesita esa potencia.

No es lo mismo exigir un determinado Pout en el conector de salida del PA que solicitar la misma potencia en la entrada de la antena. Las pérdidas de cables, filtros, conmutadores y conectores pueden reducir la potencia disponible después del amplificador.

Antes de comparar modelos, debe establecerse el plano de referencia de salida.

Una secuencia práctica de selección es:

1. Definir las frecuencias obligatorias y los modos de operación aprobados para el proyecto.
2. Determinar si cada ruta necesita un amplificador de banda estrecha o de banda ancha y establecer la topología RF.
3. Especificar la potencia requerida en el plano de referencia correspondiente.
4. Comparar módulos candidatos cuyos datos técnicos y condiciones de ensayo sean equivalentes.

Este orden evita elegir un amplificador por su potencia nominal antes de comprobar su compatibilidad con el sistema.

3. ¿Cómo definir las frecuencias y los modos de operación?

El punto de partida deben ser los puntos o intervalos de frecuencia autorizados para el proyecto, no una lista genérica de frecuencias utilizadas en aplicaciones antidrones.

Los requisitos deben corresponder al emplazamiento, al diseño del sistema, a la autorización de operación y al plan aprobado.

Además de las frecuencias, debe especificarse cómo se utilizarán:

• Operación simultánea (Simultaneous): varias frecuencias deben permanecer activas al mismo tiempo.
• Operación secuencial (Sequential): las frecuencias se utilizan en momentos diferentes.
• Operación mutuamente excluyente o conmutada por estado (Mutually Exclusive / State-Switched): los estados de funcionamiento definidos limitan qué grupos de frecuencias pueden estar activos en cada momento.

Las asignaciones físicas de las rutas RF deben registrarse por separado.

Si determinadas frecuencias requieren amplificadores, filtros, cables o antenas diferentes, esa condición forma parte de la arquitectura del sistema. No debe confundirse con la secuencia temporal de operación.

También conviene separar las frecuencias obligatorias actuales de las reservadas para futuras ampliaciones. Una necesidad futura que todavía no está definida no debería ampliar automáticamente el rango exigido en la selección presente.

Dos frecuencias pueden estar dentro del rango de un mismo PA y necesitar rutas independientes. En cambio, varias frecuencias podrían compartir una ruta si lo permiten los modos de operación, el filtrado, la conmutación, la potencia de salida y las condiciones térmicas.

Si los puntos de frecuencia aprobados, los modos de operación o el plano de referencia de salida todavía no están definidos, la selección debe mantenerse en fase de evaluación. El catálogo no proporciona información suficiente para aprobar o descartar definitivamente un módulo.

4. ¿Cómo elegir el tipo de amplificador y la arquitectura RF?

La elección entre un amplificador de banda estrecha o de banda ancha y la topología de las rutas RF son decisiones diferentes.

Primero se comprueba qué cobertura de frecuencias necesita cada ruta. Después se determina cómo deben conectarse, conmutarse o mantenerse independientes esas rutas dentro del sistema.

Esta clasificación del amplificador por su cobertura de frecuencias tampoco debe confundirse con el ancho de banda instantáneo de la señal.

La arquitectura puede utilizar una única ruta, rutas conmutadas, rutas segmentadas por banda o varias rutas independientes.

Un PA de banda ancha puede cubrir todas las frecuencias del proyecto. Sin embargo, si algunos intervalos necesitan antenas diferentes o control independiente de salida, puede ser necesario incorporar conmutadores RF o utilizar rutas separadas.

En operación simultánea también deben analizarse la potencia total disponible y el comportamiento del PA con las señales previstas. Cuando las frecuencias se utilizan de forma secuencial, cobran importancia el tiempo de conmutación y los límites de control.

Antes de solicitar un diseño personalizado, conviene comprobar si las familias estándar pueden cumplir los requisitos dentro de la arquitectura elegida.

Preselección de las familias de banda ancha RF SKYPOWER

Las familias de banda ancha de RF SKYPOWER deben compararse con todos los puntos de frecuencia obligatorios de cada ruta RF.

Para que una familia sea candidata, debe cubrir la totalidad de esos puntos. No basta con comprobar la frecuencia máxima.

Si todos los puntos obligatorios están entre 30 y 512 MHz, puede evaluarse la familia HZ30512. Cuando se encuentran entre 300 y 1200 MHz, HZ3001200 puede ser candidata. Si alguno supera los 1200 MHz y todos permanecen dentro de 300–1700 MHz, puede considerarse HZ3001700.

Para rutas cuyos puntos de operación se encuentran entre 300 y 2700 MHz, puede evaluarse HZ3002700. La familia HZ20006000 es candidata cuando todos los puntos requeridos de esa ruta están comprendidos entre 2000 y 6000 MHz.

Estas familias no forman una escala en la que cada una amplía automáticamente la cobertura de la anterior. Sus límites inferiores también son diferentes.

Por ejemplo, si una misma ruta necesita operar a 150 MHz y a 900 MHz, la familia 300–1200 MHz no cubre el primer punto, mientras que 30–512 MHz no cubre el segundo. En ese caso deben estudiarse distintas rutas estándar u otra arquitectura, según los modos de operación y las restricciones del sistema.

RF SKYPOWER también incluye 6000–8000 MHz y 6000–18000 MHz entre sus opciones de consulta técnica. El modelo concreto, la potencia y las características de hardware para estos rangos deben evaluarse según el proyecto.

La preselección debe comenzar por las familias estándar que cubran las frecuencias obligatorias de cada ruta. No conviene ampliar el rango solo para incluir necesidades futuras todavía indefinidas.

Las clases de potencia publicadas sirven como referencia inicial. No confirman por sí solas la disponibilidad inmediata, una potencia uniforme en toda la banda ni la idoneidad del módulo para el proyecto.

Antes de solicitar una cotización deben revisarse el modelo exacto, la revisión de hardware, el Pin real, el plano de referencia de salida, las condiciones de carga, la refrigeración y los resultados de ensayo disponibles.

5. ¿Qué debe verificarse antes de aprobar un módulo candidato?

Un amplificador cuyo rango de frecuencias coincide con el requisito del proyecto todavía necesita verificarse bajo las condiciones previstas de funcionamiento.

Conviene separar tres grupos de comprobaciones.

Condiciones de operación y alimentación

Deben registrarse las frecuencias requeridas, la forma de onda, el ancho de banda ocupado cuando corresponda y el ciclo de trabajo.

La potencia real de entrada (Pin) debe definirse en el plano de referencia de entrada del PA. El Pout se mide en el plano de referencia de salida acordado, mientras que la tensión DC debe comprobarse en los terminales de alimentación del módulo.

También deben documentarse la corriente disponible, el modo de operación y las condiciones de refrigeración.

En las pruebas térmicas hay que distinguir entre el estado en frío, el período de calentamiento y el funcionamiento una vez alcanzado el equilibrio térmico.

Si estas condiciones difieren de forma significativa, los resultados de dos módulos podrían no ser directamente comparables.

Plano de referencia y límites de la cadena RF

La desadaptación de carga permitida o el límite de VSWR deben especificarse en el plano de referencia de salida del PA.

Una prueba con carga ficticia de 50 Ω permite medir el comportamiento del módulo bajo una carga controlada. Sin embargo, al integrar filtros, conmutadores, conectores, cables y antenas pueden aparecer pérdidas y condiciones de carga diferentes.

Por tanto, deben distinguirse las mediciones realizadas en el conector de salida del PA de las obtenidas en el sistema instalado.

También es necesario indicar si la potencia registrada es una lectura directa del instrumento o un valor corregido por las pérdidas de la cadena de medición, junto con las correcciones aplicadas.

Alcance de los resultados y la documentación de ensayo

Una ficha técnica, una prueba sobre una muestra representativa, un informe vinculado a un número de serie y un registro de producción por lote respaldan conclusiones diferentes.

Antes de aceptar los resultados deben comprobarse la familia, el modelo exacto, la revisión de hardware, las frecuencias ensayadas, las condiciones de medición y las correcciones aplicadas.

La ficha técnica respalda las especificaciones dentro de las condiciones que declara. Un informe asociado a un número de serie documenta el comportamiento de esa unidad bajo las condiciones indicadas.

El resultado de una muestra no demuestra que todas las unidades entregadas hayan sido ensayadas individualmente bajo las mismas condiciones.

Si faltan mediciones o las condiciones de ensayo son sustancialmente diferentes, la comparación debe quedar pendiente. Elegir el modelo con mayor cobertura o potencia nominal no resuelve esa falta de información.

La resolución del barrido de frecuencias, las correcciones de medición, la duración de los ensayos y los límites de aceptación deben establecerse en el plan de validación correspondiente.

Prepare una ficha de selección del rango de frecuencias antes del RFQ

Antes de enviar una solicitud de cotización (RFQ), reúna los requisitos del proyecto en una ficha técnica breve. Debe distinguir lo obligatorio ahora, lo reservado para futuras ampliaciones, la arquitectura prevista y los puntos que todavía no están resueltos.

Ficha de selección del rango de frecuencias (Frequency-Range Selection Brief)

La ficha debe conducir a uno de estos tres resultados:

• Continuar (Proceed): La información disponible permite seguir evaluando un módulo candidato.
• Dejar la decisión pendiente (Hold): Faltan datos necesarios o las condiciones de comparación no son suficientemente equivalentes.
• Revisión de ingeniería (Engineering Review): Se ha identificado un requisito concreto que un candidato estándar no puede cumplir y se necesita una evaluación técnica específica.

Si los requisitos y límites del proyecto todavía no están definidos, la ficha no debe obligar a seleccionar un producto.

Preguntas frecuentes

¿El rango de frecuencias más amplio es siempre la opción más segura?

No necesariamente. Un rango mayor puede ofrecer flexibilidad para futuras ampliaciones, pero también puede aumentar las necesidades de filtrado, diseño de rutas RF y validación.

Una familia estándar que cubra todas las frecuencias obligatorias y pueda verificarse bajo las condiciones previstas del proyecto puede resultar más adecuada.

¿Cuándo debe dejarse pendiente la selección del rango de frecuencias?

La decisión debe mantenerse pendiente cuando no estén definidos los puntos de frecuencia aprobados, los modos de operación, el plano de referencia de salida o los límites de las rutas RF.

Lo mismo ocurre si faltan la forma de onda, el ciclo de trabajo, las condiciones de alimentación, la refrigeración o los resultados de ensayo necesarios para la aceptación.

Ni el rango de catálogo ni la potencia nominal pueden sustituir esos datos.

¿Cuándo se necesita una revisión para un rango de frecuencias personalizado?

La revisión de ingeniería tiene sentido cuando las familias estándar, evaluadas con el tipo de amplificador y la topología RF adecuados, no pueden cumplir un requisito obligatorio de frecuencia, mecánica, control o funcionamiento térmico.

Sin embargo, la falta de resultados de ensayo no significa por sí sola que sea necesario rediseñar el PA. Primero deben solicitarse las mediciones o los documentos adicionales necesarios para evaluar el hardware existente.

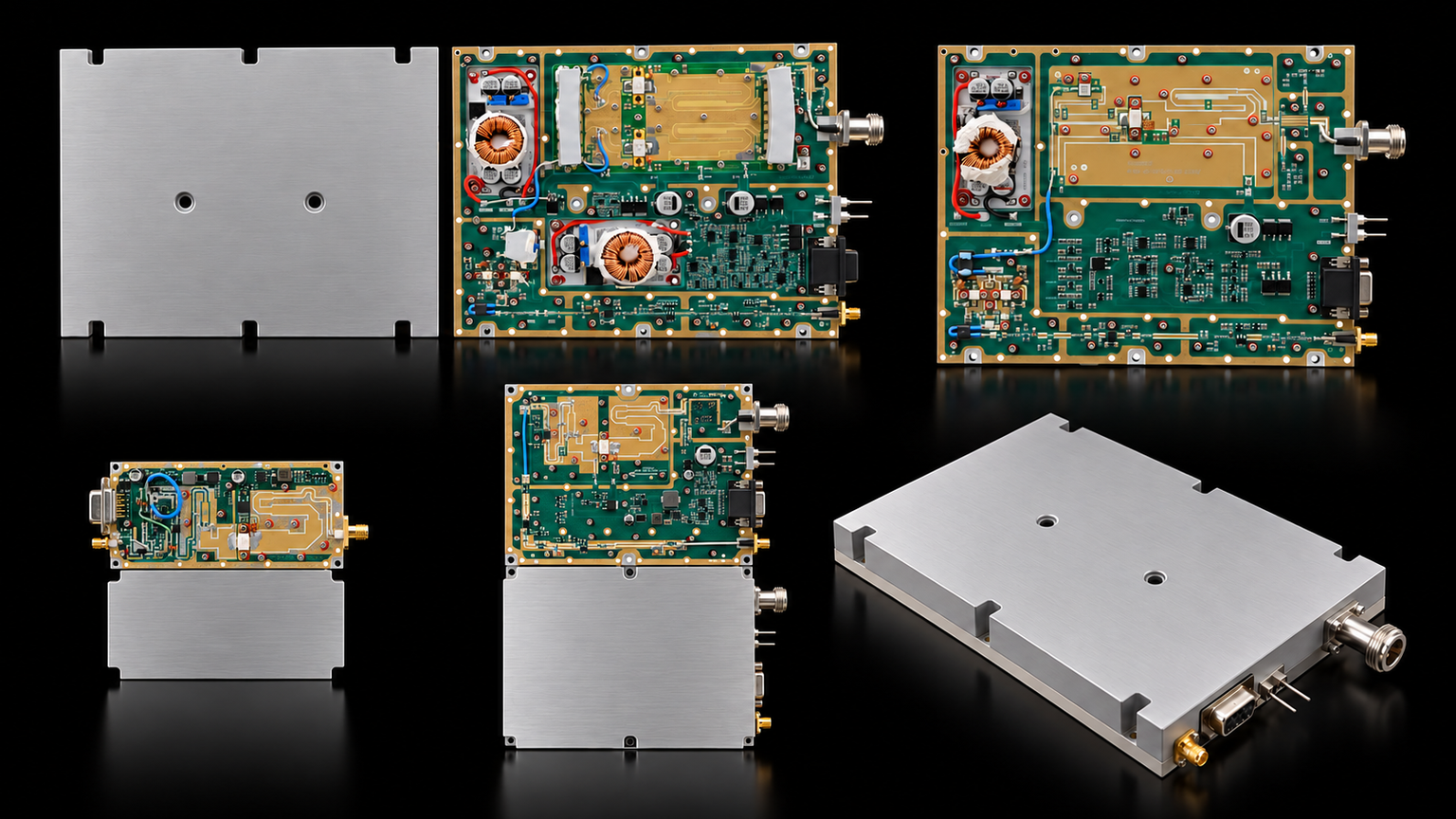

Si se confirma que la plataforma estándar no puede cumplir un requisito técnico concreto, puede iniciarse una revisión de ingeniería centrada en esa limitación.

Un diseño personalizado es una alternativa de ingeniería; no sustituye la selección del tipo de amplificador ni la definición de la topología RF. La incompatibilidad debe documentarse antes de solicitarlo.

Conclusión

El rango de frecuencias de un PA RF para C-UAS debe seleccionarse a partir de los intervalos autorizados para el proyecto, sus modos de operación y los requisitos de las rutas RF. Un único amplificador de banda ancha puede ser adecuado si cubre todos los puntos obligatorios y demuestra el rendimiento necesario bajo las condiciones previstas.

La cobertura publicada no basta para aprobar un modelo. Una vez completada la ficha de selección, la decisión debe registrarse como Continuar, Dejar pendiente o Revisión de ingeniería. Si faltan requisitos esenciales o los resultados de ensayo no son comparables, la aprobación debe mantenerse pendiente.

Para evaluar las familias estándar de RF SKYPOWER según las frecuencias autorizadas, los modos de operación, la potencia requerida y los criterios de aceptación de su proyecto, contacte con el equipo de ingeniería de RF SKYPOWER.
