Cómo elegir un módulo amplificador de potencia de RF basado en GaN

Un amplificador GaN y otro del mismo tipo pueden tener el mismo rango de frecuencias y una potencia nominal de 100 W. Sin embargo, uno puede necesitar más potencia de entrada para alcanzar ese valor, mientras que el otro puede perder margen de salida cuando aumenta la temperatura o cambia la carga RF.

La tecnología GaN ofrece ventajas para diseños de alta frecuencia y elevada densidad de potencia. Pero el comportamiento del módulo completo también depende de las etapas de excitación, las redes de adaptación, la alimentación, la refrigeración y los circuitos de protección.

En sistemas C-UAS, plataformas SDR y otras aplicaciones RF, la comparación debe hacerse bajo las condiciones que tendrá el equipo instalado. ¿Puede el módulo mantener la potencia requerida con la señal, la alimentación y la carga reales del proyecto?

1. ¿Qué demuestra realmente la tecnología GaN?

GaN (nitruro de galio) identifica la tecnología de semiconductor utilizada en la etapa de potencia RF. Sus propiedades permiten desarrollar dispositivos para frecuencias elevadas y diseños con alta densidad de potencia.

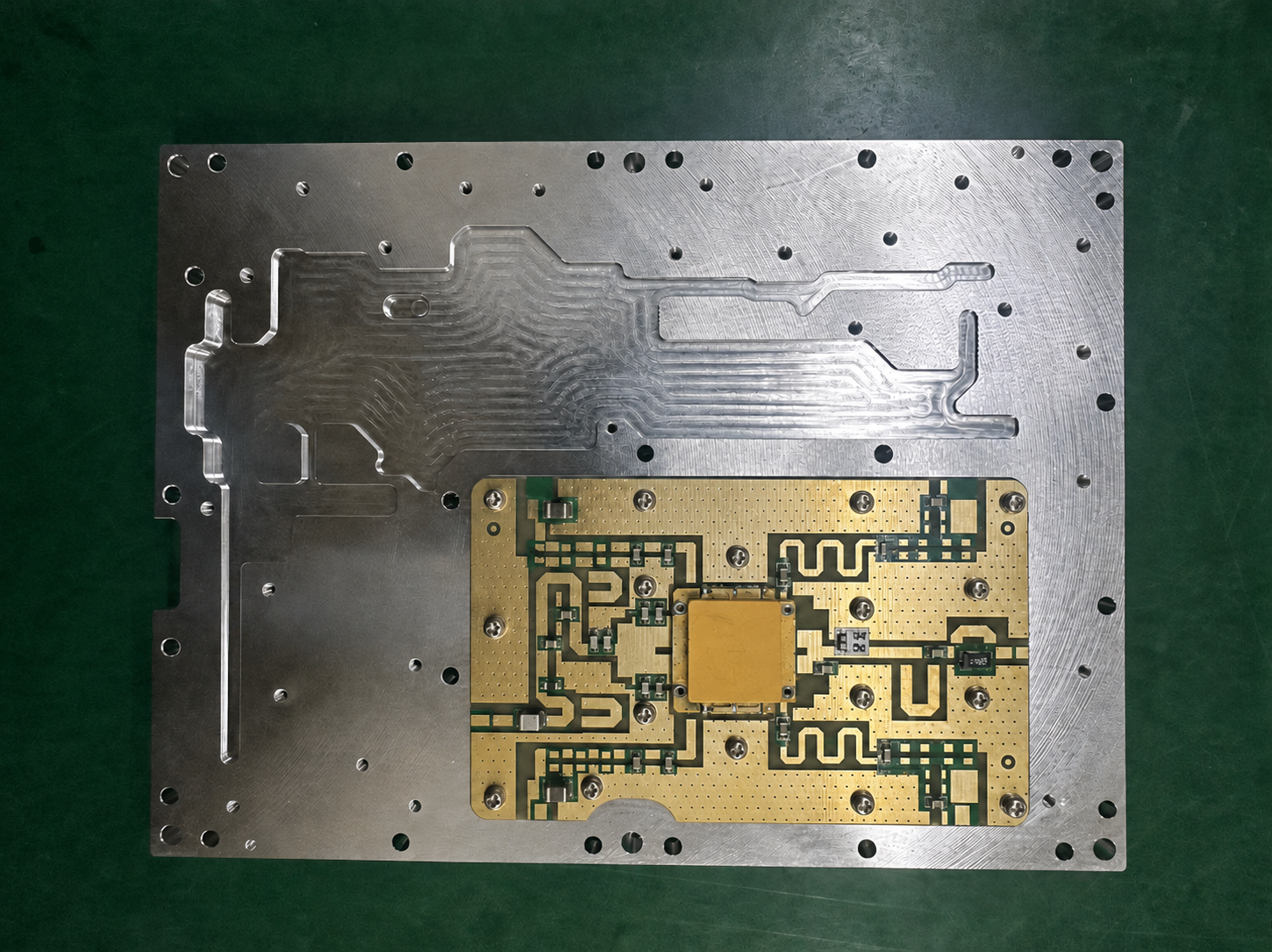

Un módulo amplificador terminado incluye muchos otros elementos: redes de adaptación de entrada y salida, etapas de excitación, circuitos de polarización y control, interfaces térmicas, protecciones, conectores RF y DC y una estructura mecánica.

La integración de estos componentes determina el rendimiento del módulo en las condiciones de uso previstas.

Lo que indica GaN y lo que debe demostrar el módulo

Dos amplificadores pueden utilizar transistores GaN y tener la misma potencia nominal, pero ofrecer resultados diferentes debido al diseño de sus etapas de excitación, adaptación de impedancias, polarización o refrigeración.

Por eso, el tipo de semiconductor sirve para identificar una tecnología. La selección final requiere datos del amplificador completo.

2. ¿Qué condiciones determinan si un módulo GaN es adecuado?

La ficha técnica permite descartar productos que no cumplen los requisitos básicos. Para comparar los candidatos restantes hay que relacionar sus especificaciones con las condiciones de funcionamiento del sistema.

Frecuencias requeridas y potencia de salida útil

La evaluación comienza con las frecuencias que realmente utilizará el proyecto. Conviene registrar los límites inferior y superior, los puntos prioritarios, los extremos de banda y los intervalos de operación separados.

También deben identificarse las frecuencias que requieren niveles de salida diferentes.

El rango publicado en la ficha técnica no garantiza que exista el mismo margen de potencia en todos esos puntos.

Otro aspecto es el lugar donde se define la salida requerida.

Un objetivo de 100 W en el conector RF OUT del PA no equivale a 100 W en la entrada de la antena. Entre ambos puntos pueden existir filtros, conmutadores, acopladores, conectores y cables que introducen pérdidas.

Antes de elegir la clase de potencia hay que definir el plano de referencia y las pérdidas correspondientes a la cadena RF.

Potencia de entrada real y alimentación de 28 V

La potencia configurada en un SDR o generador de señales no siempre coincide con la que llega al conector de entrada del PA.

Los cables, filtros, divisores, conmutadores y adaptadores pueden modificar la potencia disponible. Además, sus pérdidas pueden variar con la frecuencia.

Por tanto, la ganancia y el margen de salida deben evaluarse utilizando la potencia real de entrada (Pin) en el plano de referencia del PA.

La alimentación DC también debe comprobarse bajo carga.

En una instalación con alimentación nominal de 28 V, la tensión indicada por la fuente puede ser distinta de la que recibe el módulo cuando entrega potencia RF. Los cables, conectores y sistemas de distribución introducen caídas de tensión, especialmente cuando aumenta la corriente.

Si varios amplificadores comparten una fuente, también deben considerarse las condiciones de conmutación y las variaciones de carga entre canales.

Para comparar dos módulos, la tensión y la corriente deben registrarse en los terminales de alimentación correspondientes, bajo condiciones de funcionamiento equivalentes.

Ciclo de trabajo, refrigeración y cadena RF instalada

La alta densidad de potencia de GaN no elimina la necesidad de una ruta térmica adecuada.

El proyecto debe definir por separado la forma de onda y el ciclo de trabajo: operación por pulsos, transmisión continua o secuencias de conmutación. Cuando se utilice una señal de onda continua (CW), esta condición debe identificarse expresamente, sin equipararla a cualquier operación con un ciclo de trabajo del 100 %.

Según el módulo y su instalación, la refrigeración puede depender de un disipador externo, ventilación forzada, una placa fría o el flujo de aire del gabinete. La temperatura ambiente, la orientación de montaje y la calidad del contacto térmico también influyen.

Un resultado obtenido con el módulo frío puede cambiar durante el calentamiento. Cuando se exige potencia RF sostenida, las mediciones deben corresponder al estado térmico previsto para la aplicación.

La carga conectada al PA también importa. Una carga ficticia de 50 Ω proporciona una referencia controlada para comprobar el módulo, pero no reproduce necesariamente las condiciones de la cadena instalada.

Filtros, conmutadores, cables y antenas pueden modificar la potencia entregada, la potencia reflejada, la temperatura y el comportamiento de las protecciones.

Las pruebas del módulo y las pruebas de integración responden a preguntas diferentes.

Dos módulos GaN de 100 W pueden dar resultados distintos

Supongamos que dos módulos GaN anuncian 100 W y cubren las frecuencias del proyecto.

El primero necesita más Pin para alcanzar la salida requerida en un punto crítico. El segundo alcanza el objetivo en una prueba breve con el módulo frío, pero dispone de menos margen después de estabilizarse térmicamente y descontar las pérdidas de la cadena RF.

Ambos pueden cumplir determinados valores de sus fichas técnicas. Aun así, su idoneidad para el proyecto será diferente.

La comparación debe hacerse con condiciones equivalentes de entrada, salida, alimentación, carga y temperatura.

3. ¿Cómo comparar las familias GaN disponibles en RF SKYPOWER?

RF SKYPOWER presenta módulos amplificadores RF con GaN en cinco familias de banda ancha: 30–512, 300–1200, 300–1700, 300–2700 y 2000–6000 MHz.

Las cinco familias incluyen referencias publicadas con clases de potencia de 30 a 200 W. Sin embargo, estas opciones no forman un catálogo uniforme de módulos estándar disponibles para entrega inmediata. La clasificación depende de cada modelo.

En las familias 30–512, 300–1200 y 300–1700 MHz, las versiones de 150 W y 200 W se presentan como personalizadas. La familia 300–2700 MHz clasifica la versión de 150 W como banda ancha/personalizada y la de 200 W como personalizada. En 2–6 GHz, la versión de 100 W se presenta como personalizada, mientras que las de 150 W y 200 W dependen de las condiciones del proyecto.

La existencia de una ficha técnica publicada no confirma por sí sola la disponibilidad inmediata.

La selección comienza por los puntos de frecuencia obligatorios. Por ejemplo, si todos se encuentran dentro de 300–1700 MHz, no es necesario elegir automáticamente la familia 300–2700 MHz solo porque ofrece una cobertura más amplia.

Después se comparan la potencia de salida, el Pin requerido, el consumo DC, las dimensiones, los conectores y las opciones de control.

¿Qué permite comprobar una ficha técnica?

Una ficha técnica puede indicar el rango de frecuencias, la clase de potencia nominal, la ganancia, la alimentación DC, las dimensiones, los conectores y las características de control.

También puede especificar las condiciones bajo las que se obtuvieron los resultados.

Sin embargo, algunos valores se publican como típicos y pueden corresponder a frecuencias concretas o a un estado de funcionamiento determinado.

Antes de seleccionar un modelo conviene comprobar qué potencia de entrada se utilizó, dónde se midió Pout, qué condiciones de carga y refrigeración se aplicaron y qué valores son típicos o mínimos.

Esta revisión permite identificar modelos candidatos sin atribuirles un rendimiento que todavía no se ha demostrado en las condiciones del proyecto.

4. ¿Qué pruebas justifican la aprobación de un módulo GaN?

La identificación GaN y las especificaciones típicas de catálogo son útiles para la preselección. La aprobación requiere resultados obtenidos sobre el módulo terminado.

Una vez elegidos la familia y el nivel de potencia, las mediciones deben relacionarse con las frecuencias requeridas, el Pin real, el Pout corregido y referido al conector RF OUT del PA, la alimentación en los terminales del módulo, la carga, la refrigeración y el estado térmico.

Si el requisito del proyecto define la potencia en otro punto, como la entrada de la antena, ese plano de referencia debe identificarse por separado y deben documentarse las pérdidas y correcciones correspondientes.

Un barrido de frecuencias permite observar cómo varía la respuesta dentro de la banda. Después pueden realizarse mediciones más detalladas en los puntos críticos del proyecto.

Definir los planos de referencia de entrada y salida

Los informes deben indicar dónde se han medido las potencias.

En la entrada, hay que distinguir entre la potencia del generador de señales y la potencia real que llega al conector del PA. Si se han aplicado correcciones por pérdidas de cables o componentes, deben quedar documentadas.

En la salida ocurre lo mismo.

El Pout medido en el conector del amplificador puede diferir del valor obtenido después de un cable, un atenuador o un acoplador direccional. Las correcciones aplicadas deben corresponder al plano de referencia elegido.

Sin esta información, dos resultados aparentemente iguales pueden representar condiciones diferentes.

Identificar el estado térmico durante el ensayo

El informe debe distinguir los resultados obtenidos con el módulo frío, durante el calentamiento y después de alcanzar el estado térmico de operación previsto.

Cuando la aplicación exige funcionamiento prolongado, también puede ser necesario registrar el comportamiento cerca de los límites de protección y la recuperación después de un evento de protección.

Una prueba breve a temperatura ambiente no demuestra por sí sola que el módulo mantendrá la misma salida durante la operación sostenida.

Las condiciones de refrigeración deben ser coherentes con la configuración que se utilizará en el sistema.

Distinguir el rendimiento del módulo del control de producción

Una medición correcta de Pout demuestra el comportamiento RF de la unidad ensayada bajo las condiciones registradas. No demuestra por sí sola la identidad del dispositivo GaN, el control de los lotes de componentes, la consistencia del montaje o la repetibilidad de toda una producción.

Estos aspectos requieren documentación adicional de fabricación y control de cambios.

Cuando el proyecto exige trazabilidad por unidad, RF SKYPOWER puede vincular la configuración aprobada, la muestra de referencia y los resultados de ensayo al número de serie de cada módulo entregado, según el alcance de aceptación acordado.

Este enfoque permite relacionar las mediciones con una unidad identificada, en lugar de depender únicamente de los resultados de una muestra representativa.

El informe de una unidad no sustituye los registros de control de componentes, procesos y lotes. Del mismo modo, un informe de lote no demuestra automáticamente que cada módulo se haya ensayado individualmente.

5. ¿Cuándo basta un módulo GaN estándar?

Un módulo estándar es el primer candidato cuando cubre las frecuencias requeridas y dispone de una clase de potencia próxima al objetivo.

También debe ser compatible con la potencia de entrada disponible, las condiciones de alimentación, el montaje, la refrigeración y las interfaces RF y de control del sistema.

Si esas condiciones encajan, puede continuarse con la verificación del modelo estándar.

Cuando existe una diferencia limitada en el rango de frecuencias, la adaptación RF, el control o la integración mecánica, puede evaluarse una modificación específica de una plataforma existente. Los elementos afectados por el cambio requieren nuevas comprobaciones.

Si los requisitos quedan fuera de las posibilidades de los módulos y plataformas disponibles, corresponde estudiar la viabilidad de un diseño personalizado.

La primera comparación puede terminar en una de estas tres opciones:

No es necesario que todos los parámetros del proyecto estén cerrados para comenzar la selección. Conviene separar los requisitos confirmados de los que todavía debe definir el integrador.

La ausencia de un informe o de una medición concreta tampoco significa automáticamente que sea necesario rediseñar el hardware. Primero debe comprobarse si el módulo existente puede evaluarse mediante ensayos adicionales.

6. ¿Qué información debe incluir un RFQ de GaN RF PA?

Para una primera evaluación técnica no hace falta disponer de toda la documentación del sistema.

Normalmente se puede comenzar con el rango de frecuencias o los puntos prioritarios, la potencia de salida aproximada requerida y la potencia RF disponible en la entrada del PA.

También ayuda conocer la alimentación prevista, especialmente si se utiliza un sistema nominal de 28 V, el ciclo de trabajo esperado y el método de refrigeración.

Con esos datos, RF SKYPOWER puede identificar una familia candidata y determinar qué información adicional resulta necesaria.

Cuando estén disponibles, deben incorporarse las características de los filtros, conmutadores, cables y antenas, así como los requisitos de conectores, control, espacio de montaje y condiciones ambientales.

También conviene establecer el alcance de los ensayos, los límites de aceptación y el formato de los informes.

Los requisitos que todavía no se hayan definido pueden quedar abiertos durante la primera revisión, siempre que se identifiquen expresamente. La selección final debe basarse en las condiciones RF, eléctricas, térmicas y mecánicas que realmente tendrá el sistema.

7. Preguntas frecuentes sobre módulos GaN RF PA

¿Un módulo GaN proporciona automáticamente más potencia RF útil?

No. GaN permite desarrollar dispositivos RF de alta potencia, pero la salida útil del módulo depende de la frecuencia, el Pin disponible, la ganancia, la alimentación, la temperatura, la refrigeración, la carga y el plano de referencia.

La comparación debe realizarse con las condiciones de operación correspondientes al proyecto.

¿Dos módulos GaN con la misma potencia nominal pueden rendir de forma diferente?

Sí. Pueden necesitar niveles distintos de potencia de entrada, utilizar otras redes de adaptación o etapas de excitación y comportarse de forma diferente después de estabilizarse térmicamente.

Las pérdidas de alimentación, las condiciones de carga y los ajustes de protección también pueden modificar el resultado.

¿Se puede iniciar la selección antes de definir todos los parámetros?

Sí. Para una primera comparación pueden bastar las frecuencias requeridas, el objetivo aproximado de salida y la potencia RF disponible.

Las condiciones de alimentación, ciclo de trabajo, refrigeración, RF instalado, interfaces y documentación pueden completarse durante la revisión técnica.

La aprobación definitiva debe esperar hasta que estén definidos los requisitos y las pruebas necesarias.

Conclusión

Un módulo amplificador de potencia de RF basado en GaN debe elegirse por su rendimiento verificable en las condiciones del proyecto, no únicamente por la tecnología del transistor, el rango publicado o la potencia nominal.

La selección debe relacionar los puntos de frecuencia y la potencia requerida con el Pin real, la alimentación en los terminales del PA, el estado térmico, la cadena RF instalada, las protecciones y los resultados de ensayo del módulo terminado.

Si una opción estándar cumple esos requisitos, puede continuarse con su validación. Cuando exista una diferencia limitada, puede evaluarse una adaptación. Si los requisitos obligatorios quedan fuera de las plataformas disponibles, corresponde estudiar un diseño personalizado.

Para revisar los módulos GaN disponibles, comparta las frecuencias prioritarias, la potencia de salida requerida en el PA o en la antena y el Pin disponible. Puede añadir los demás requisitos a medida que se definan y contactar con el equipo de ingeniería de RF SKYPOWER para evaluar la opción adecuada.
