Cómo elegir un PA RF: 100 W vs 200 W para C-UAS

La comparación 100 W vs 200 W parece sencilla sobre el papel: entre ambas clases nominales de PA RF hay unos 3 dB de diferencia. En un sistema instalado, sin embargo, esos 3 dB no garantizan el doble de alcance ni una mejora proporcional del resultado operativo.

A veces se necesita más potencia para compensar pérdidas conocidas entre el PA y la antena. Otras veces, el módulo de 100 W ya cumple el objetivo y cambiarlo por uno de 200 W obliga a revisar la alimentación, la refrigeración y varios componentes de la cadena RF sin aportar una ventaja necesaria.

Para un integrador de sistemas C-UAS, la elección empieza por saber dónde debe entregarse la potencia, qué pérdidas existen entre ese punto y el amplificador y durante cuánto tiempo debe mantenerse la salida.

¿Faltan realmente vatios en el PA o el problema está en la cadena RF que viene después?

1. ¿Qué potencia necesita el sistema antes de elegir 100 W o 200 W?

Antes de escoger una clase de potencia hay que definir el requisito de salida, su plano de referencia y las condiciones en las que deberá cumplirse.

La clasificación de 100 W o 200 W corresponde a condiciones especificadas para el módulo. No significa que toda esa potencia vaya a estar disponible en la entrada de la antena después de atravesar filtros, conmutadores, conectores y cables.

Las pérdidas acumuladas pueden ser suficientes para cambiar la elección. También influyen la frecuencia, la señal utilizada y el comportamiento del amplificador después del calentamiento.

El proyecto debe establecer:

• Rango de frecuencias obligatorio y puntos críticos.
• Plano de referencia de medida.
• Potencia mínima exigida y su definición.
• Componentes incluidos en la cadena RF.
• Ciclo de trabajo, forma de onda y estado térmico.
• Tensión disponible en los terminales del PA.
• Número de canales que funcionan simultáneamente.
• Margen de potencia requerido para la aceptación.

La salida del PA, la salida del gabinete, el extremo del cable y la entrada de la antena son planos distintos.

Exigir 100 W en RF OUT no equivale a exigir 100 W de potencia directa en la entrada de la antena. Entre ambos puntos puede haber pérdidas apreciables.

Además, la potencia directa, la potencia neta aceptada por la antena y la potencia radiada son magnitudes diferentes. Cuando existe desadaptación de impedancias, la potencia reflejada también debe formar parte de la evaluación.

Para comparar módulos hay que utilizar valores de salida verificados bajo condiciones definidas. Una medida máxima aislada no demuestra que el equipo cumpla el requisito en todas las frecuencias y estados de operación exigidos.

Ejemplo: 80 W en la entrada de la antena con 2 dB de pérdidas

Supongamos que un proyecto exige 80 W de potencia directa en el plano de entrada de la antena.

El trayecto desde el PA hasta ese punto tiene 2 dB de pérdida de inserción, medida bajo las condiciones de adaptación definidas.

La potencia directa necesaria en el conector RF OUT del PA será aproximadamente:

Pout del PA = 80 W × 10^(2/10) ≈ 127 W

Este resultado todavía no incluye la reserva de potencia que pueda necesitar el proyecto.

Un módulo de clase 100 W que entrega como máximo 100 W bajo esas condiciones no alcanza los 127 W requeridos en el puerto del PA.

Una configuración de mayor potencia puede resolver esa diferencia, siempre que proporcione el Pout necesario con el Pin disponible y que la alimentación, la refrigeración y la cadena RF admitan ese punto de funcionamiento.

El cálculo supone las condiciones de pérdida y adaptación indicadas. No representa potencia radiada ni sustituye la comprobación de potencia reflejada y potencia neta aceptada por la antena.

Antes de decidir qué amplificador comprar, conviene completar este presupuesto de potencia con las pérdidas reales y el margen de aceptación.

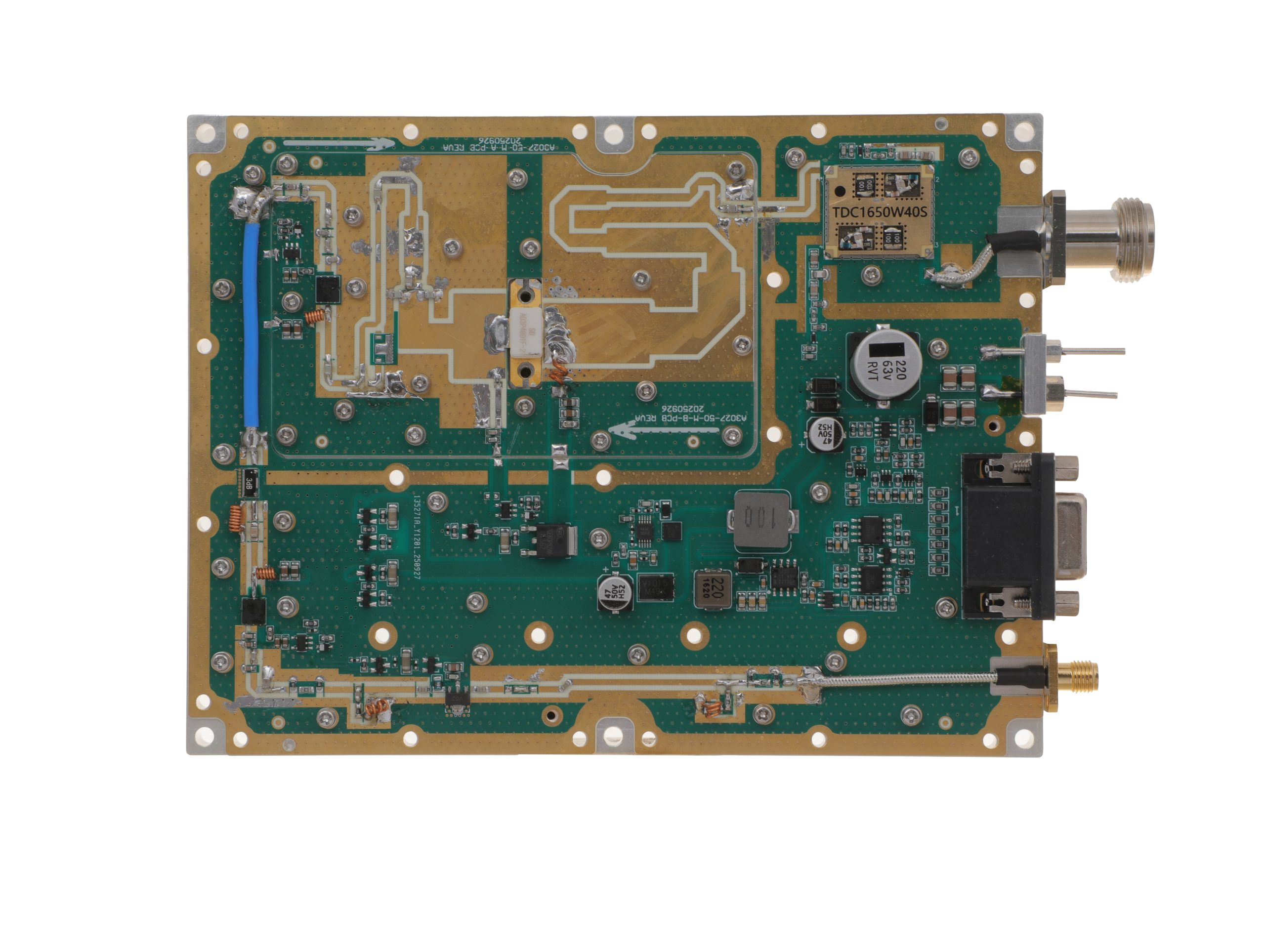

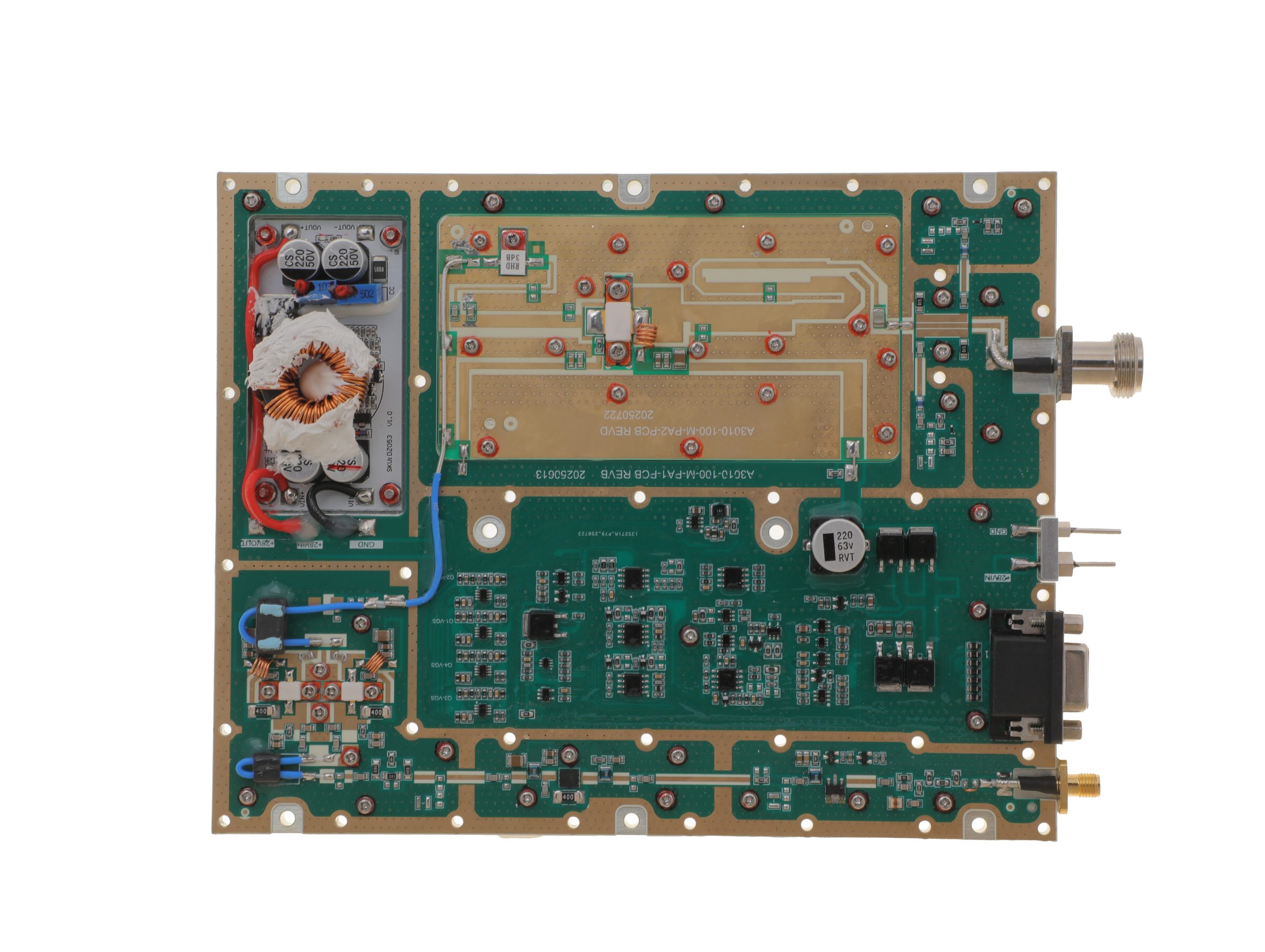

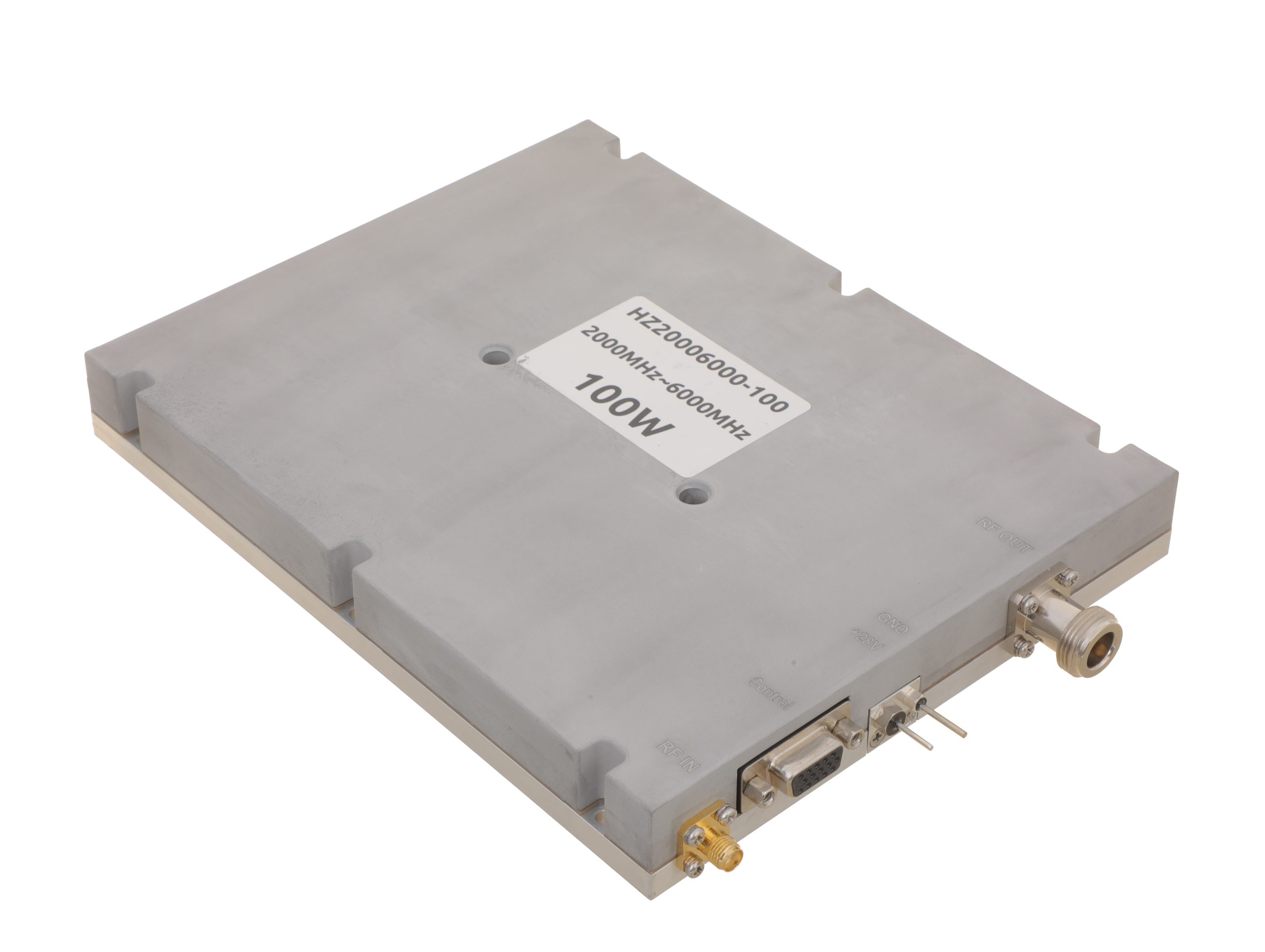

2. ¿Cuándo es mejor elegir un PA RF de 100 W?

Un módulo de 100 W es suficiente cuando mantiene la potencia mínima exigida con el margen acordado y bajo las condiciones reales de funcionamiento.

Para demostrarlo, deben comprobarse varios puntos:

• El Pout mínimo se mantiene en todas las frecuencias obligatorias.
• La salida sigue dentro de los límites después del calentamiento.
• Las pérdidas de la cadena RF son compatibles con el objetivo.
• La tensión en los terminales del PA permanece dentro del rango permitido durante la transmisión.
• El ciclo de trabajo no provoca una reducción de potencia que impida cumplir el requisito.
• Los canales simultáneos no sobrecargan la alimentación ni la refrigeración.
• La potencia reflejada y los estados de protección cumplen los límites establecidos.
• Los resultados de aceptación pueden relacionarse con el número de serie cuando se exige trazabilidad individual.

Si ambas clases de potencia cumplen el mismo objetivo, la configuración de 100 W puede necesitar menos capacidad de alimentación y refrigeración. Esto puede facilitar la integración en gabinetes compactos, sistemas multicanal y equipos instalados en vehículos.

También puede reducir las exigencias sobre cables y conectores de alimentación, ventiladores y distribución DC.

El beneficio concreto depende de los modelos comparados. Dos amplificadores con diferente clase nominal no tienen necesariamente una relación proporcional de consumo o disipación térmica.

Por eso hay que consultar los datos eléctricos y térmicos correspondientes al punto de operación requerido.

Cuando un PA de 100 W cumple el objetivo en caliente, con las pérdidas reales y el margen previsto, aumentar la clase nominal no aporta por sí mismo una mejora necesaria.

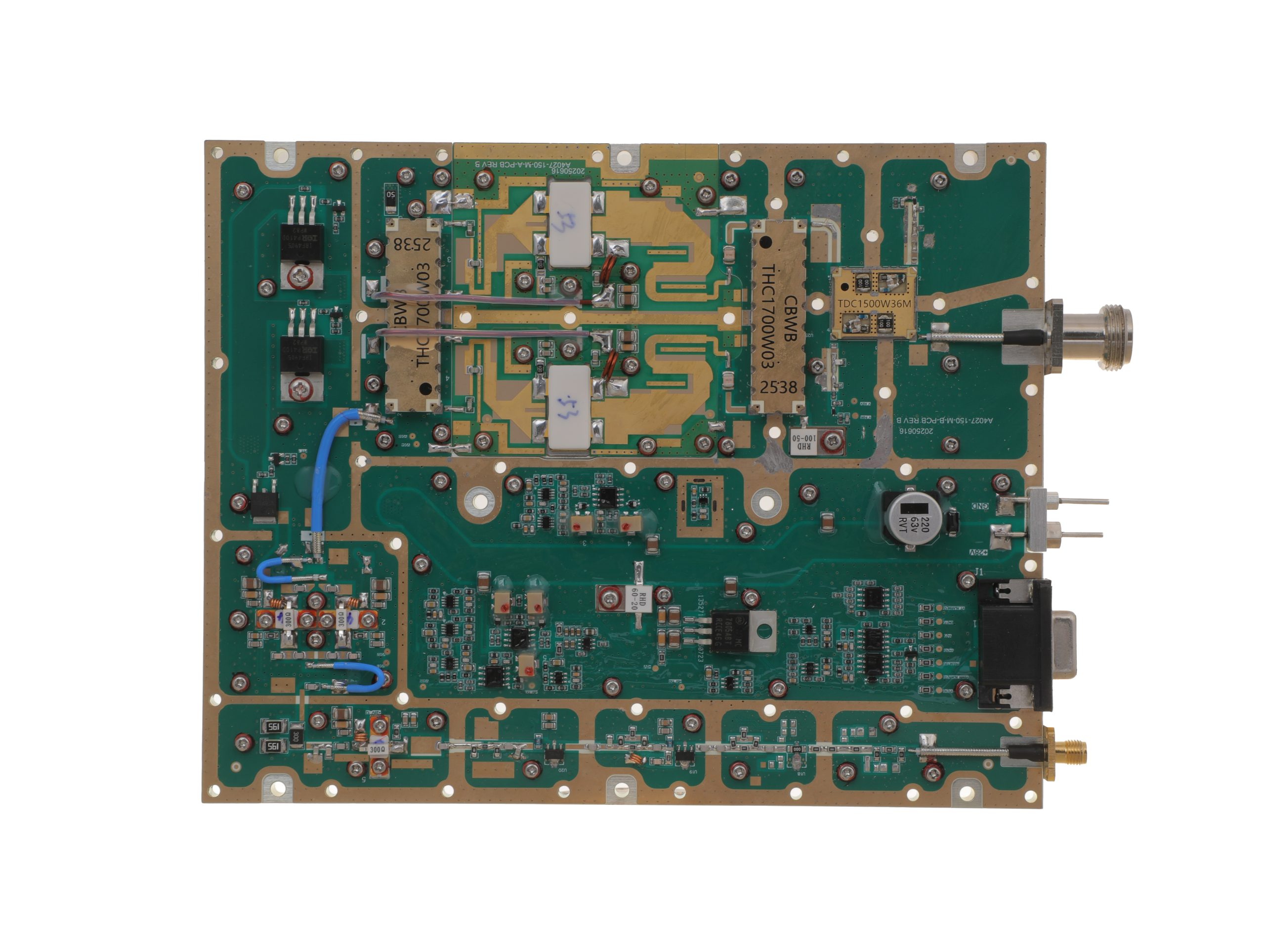

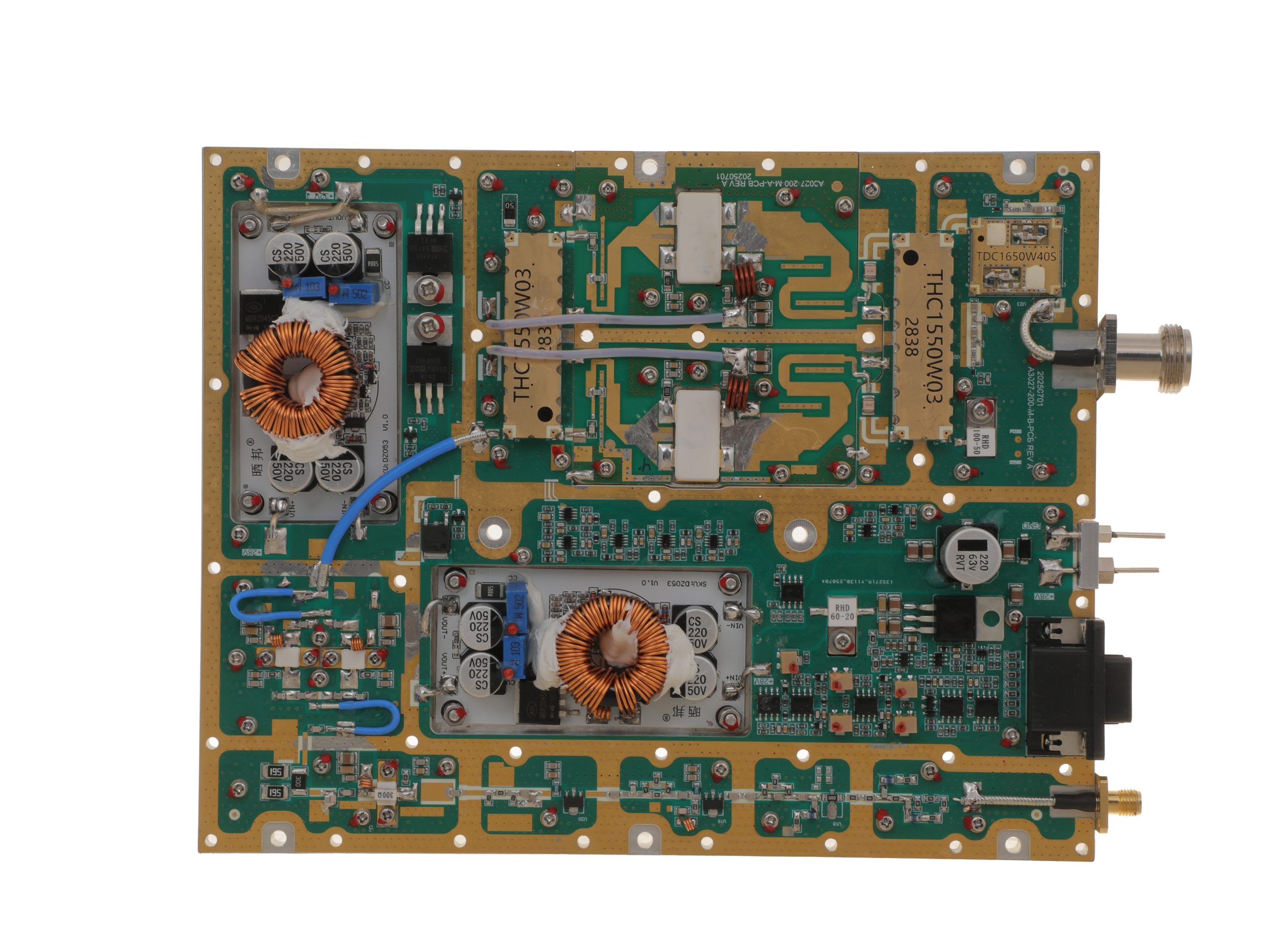

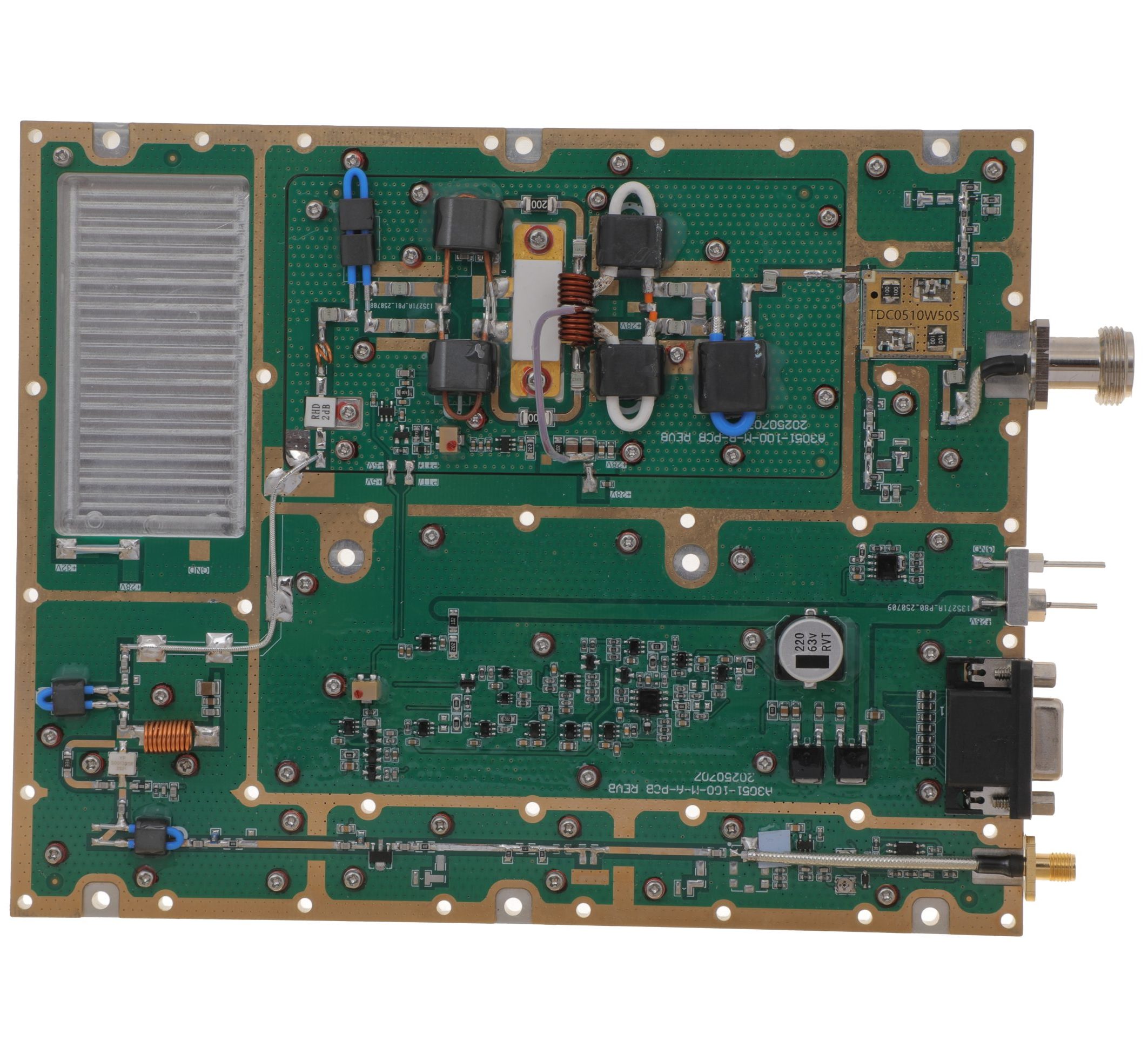

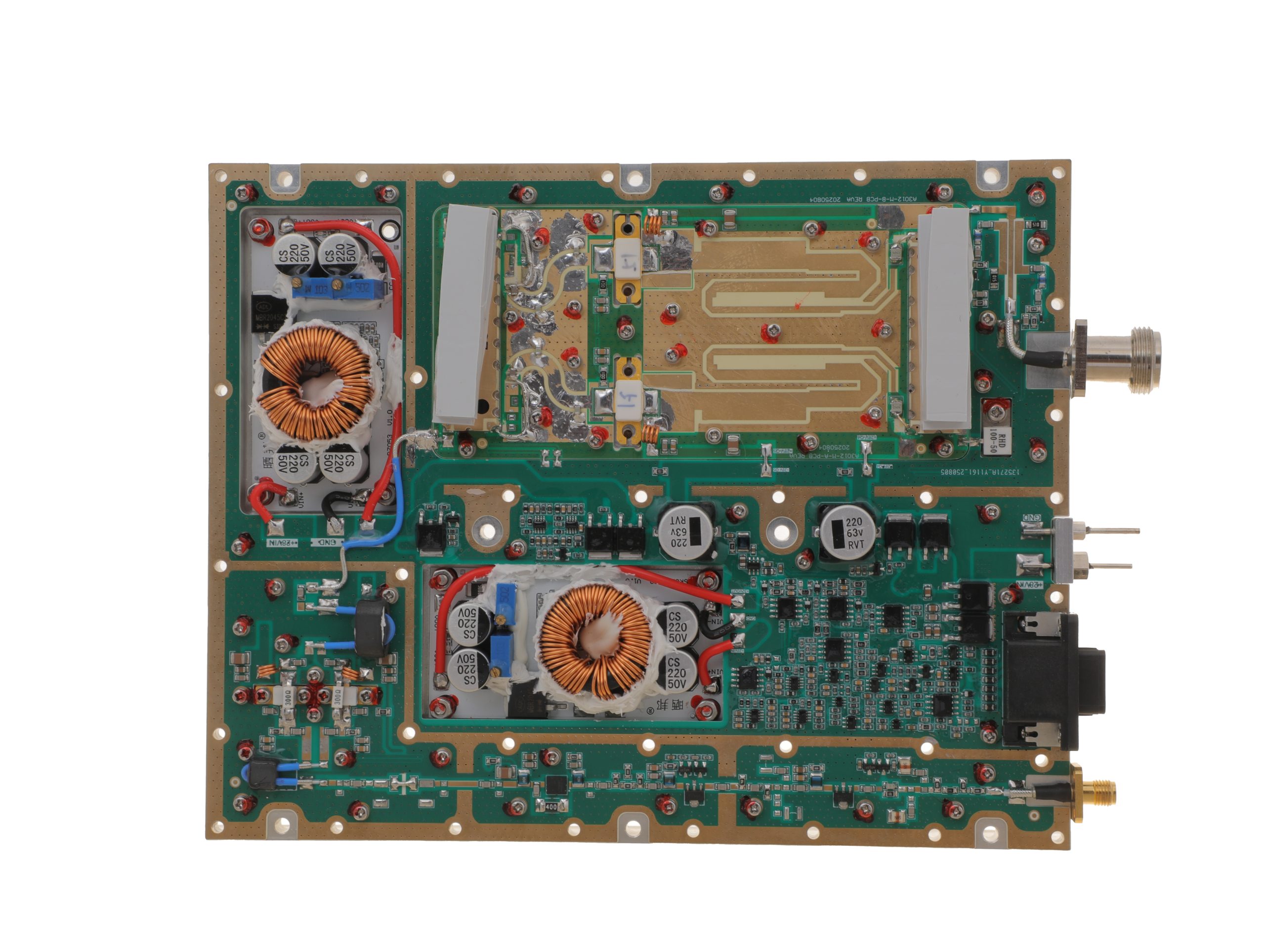

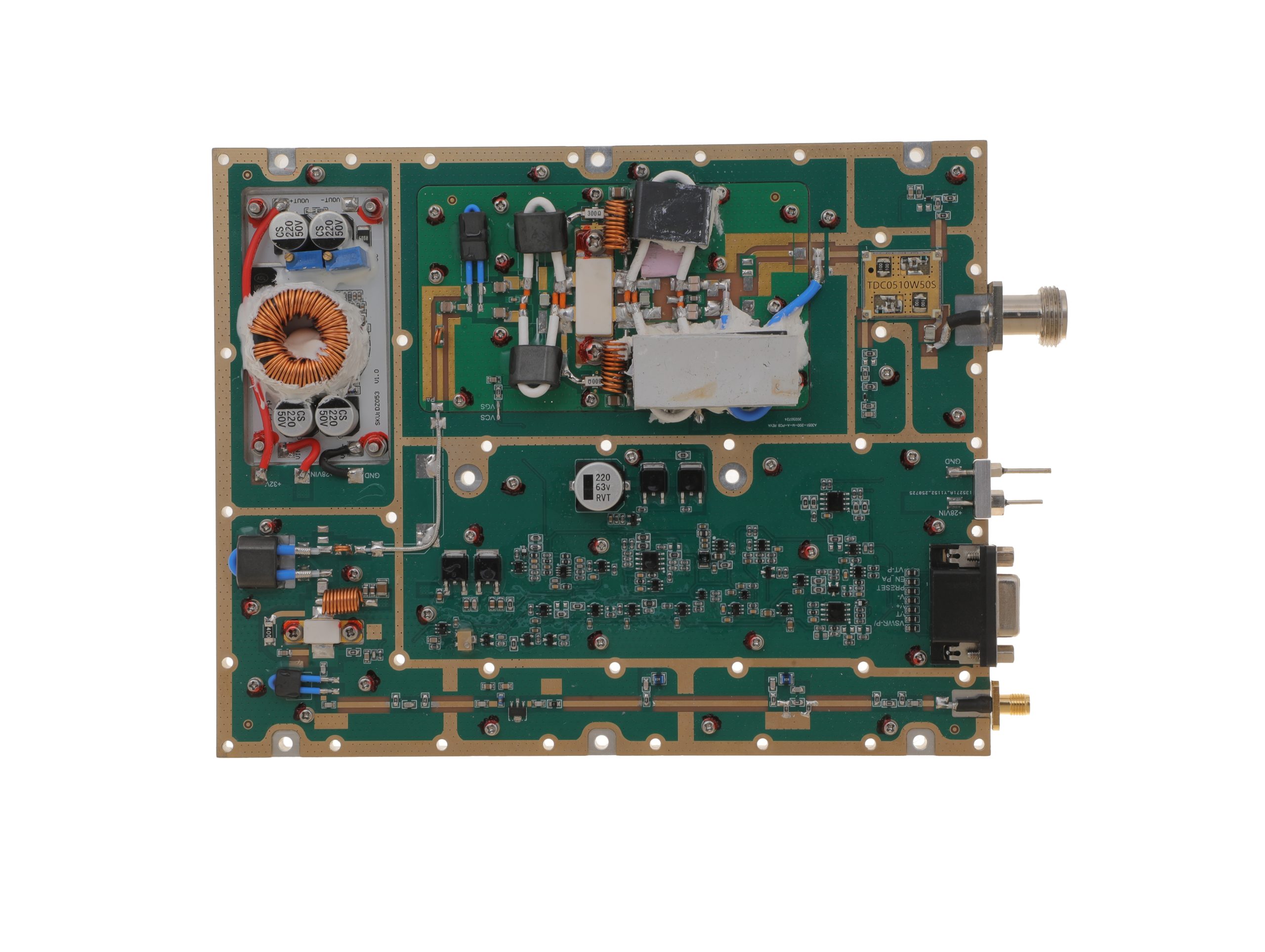

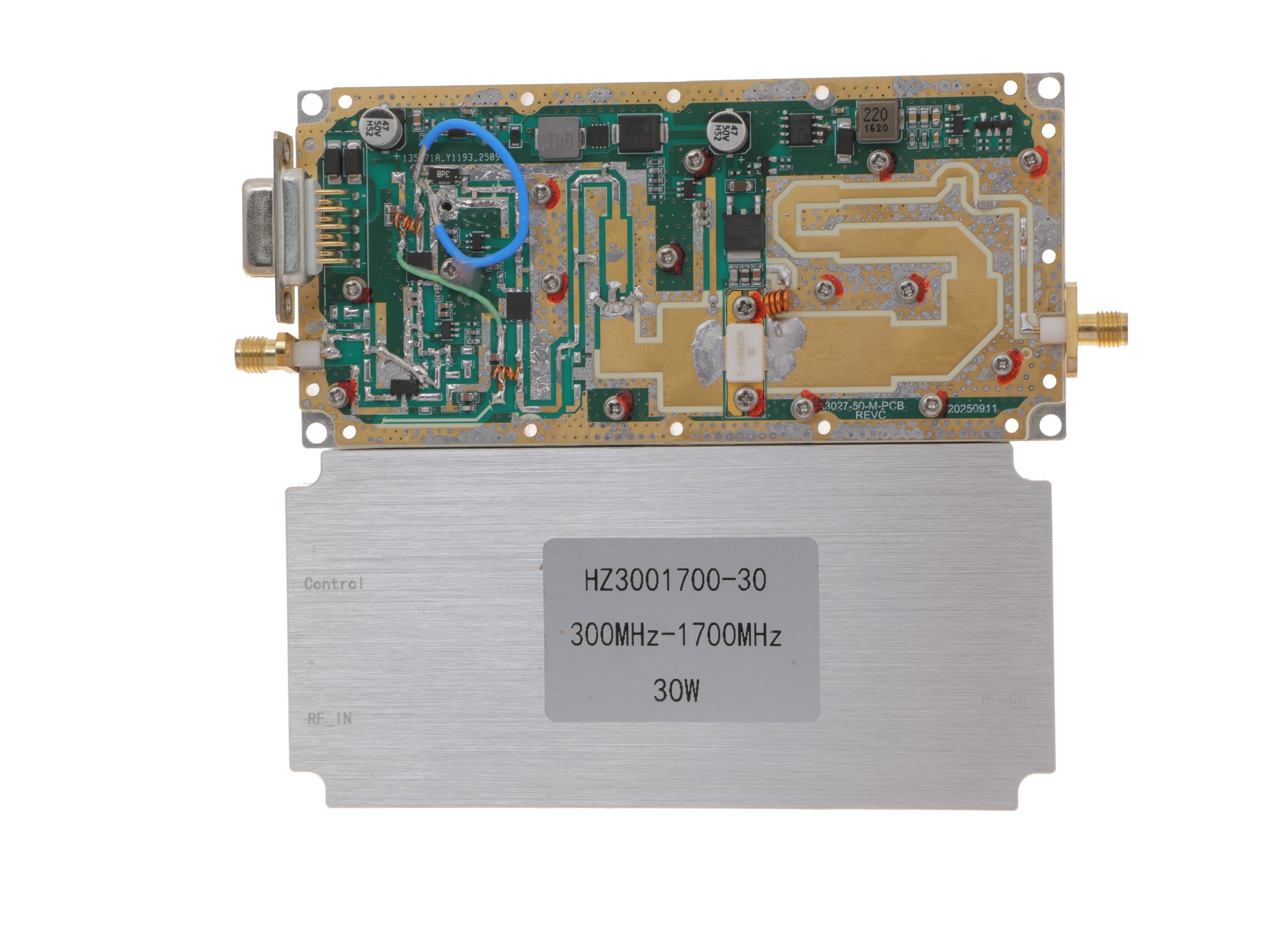

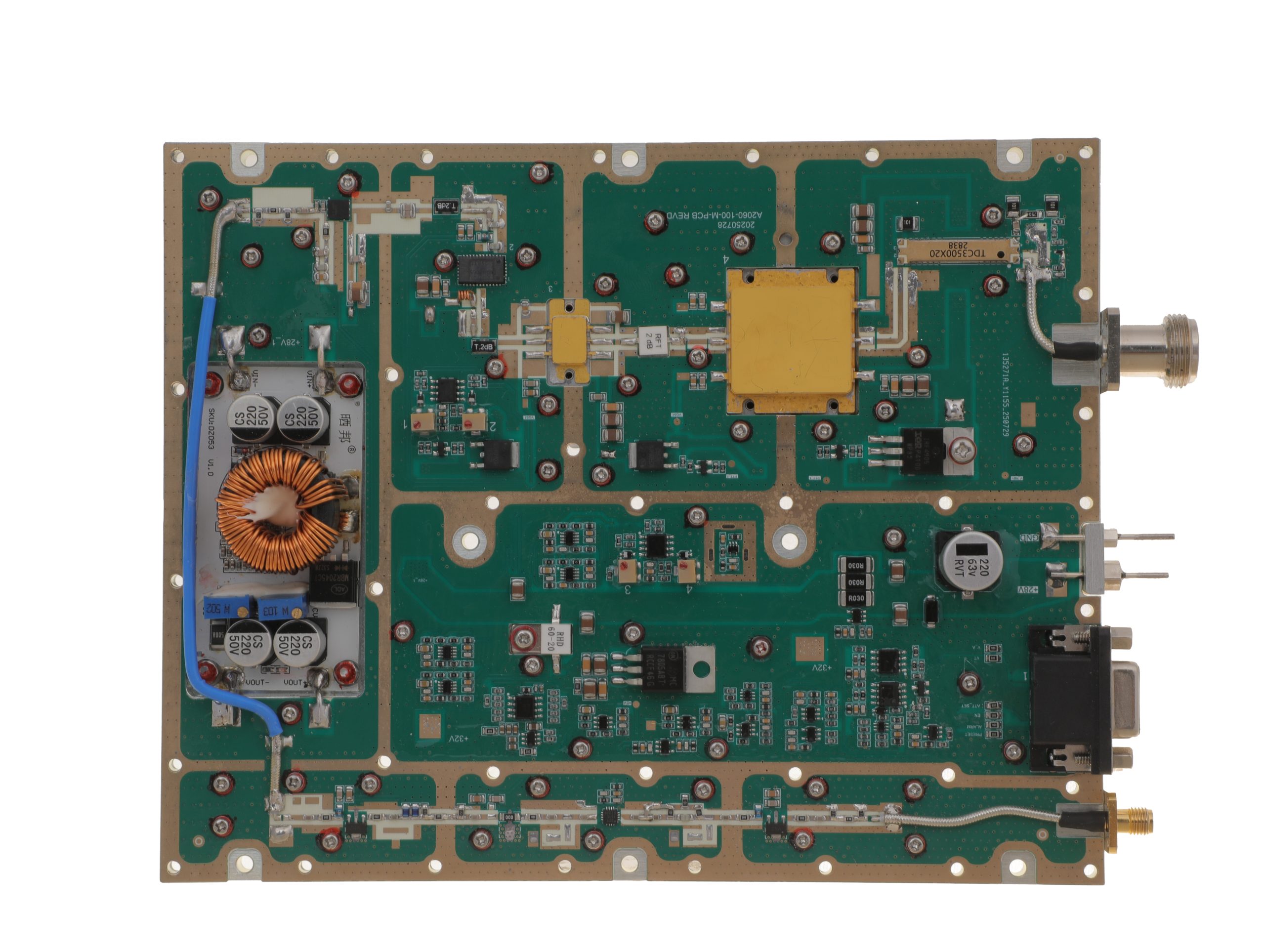

3. ¿Cuándo se justifica un PA RF de 200 W?

La clase de 200 W entra en consideración cuando el módulo de 100 W no alcanza la potencia requerida y la diferencia continúa existiendo después de revisar las mediciones y la cadena instalada.

Antes de cambiar de clase, compruebe:

• Qué requisito incumple la configuración de 100 W.
• Si ambas opciones se están comparando con criterios equivalentes.
• Las pérdidas medidas de cables, conectores, filtros y conmutadores.
• Cuánto margen de potencia falta.
• La capacidad de corriente disponible a 28 V.
• La refrigeración prevista.
• La potencia admisible de filtros, combinadores, conectores y cables RF.
• La adaptación de antena y los límites de potencia reflejada.
• El comportamiento en caliente y durante el ciclo de trabajo exigido.

Un conector deteriorado, un cable con pérdidas excesivas o una corrección de medida incorrecta pueden hacer que parezca necesario un amplificador más potente.

Lo mismo ocurre si el PA trabaja con una tensión insuficiente, una carga mal adaptada o una refrigeración que no corresponde a las condiciones previstas.

Por ejemplo, si una instalación pierde demasiada potencia en un cable largo, conviene revisar el tipo de cable, los conectores y la ubicación de los equipos. Aumentar el Pout puede compensar parte de la pérdida, pero no corrige su causa ni garantiza que los componentes soporten la nueva potencia.

La clase de 200 W se justifica cuando, después de esas comprobaciones, las alternativas de menor potencia no alcanzan el objetivo con el margen necesario.

Matriz de decisión: PA RF de 100 W frente a 200 W

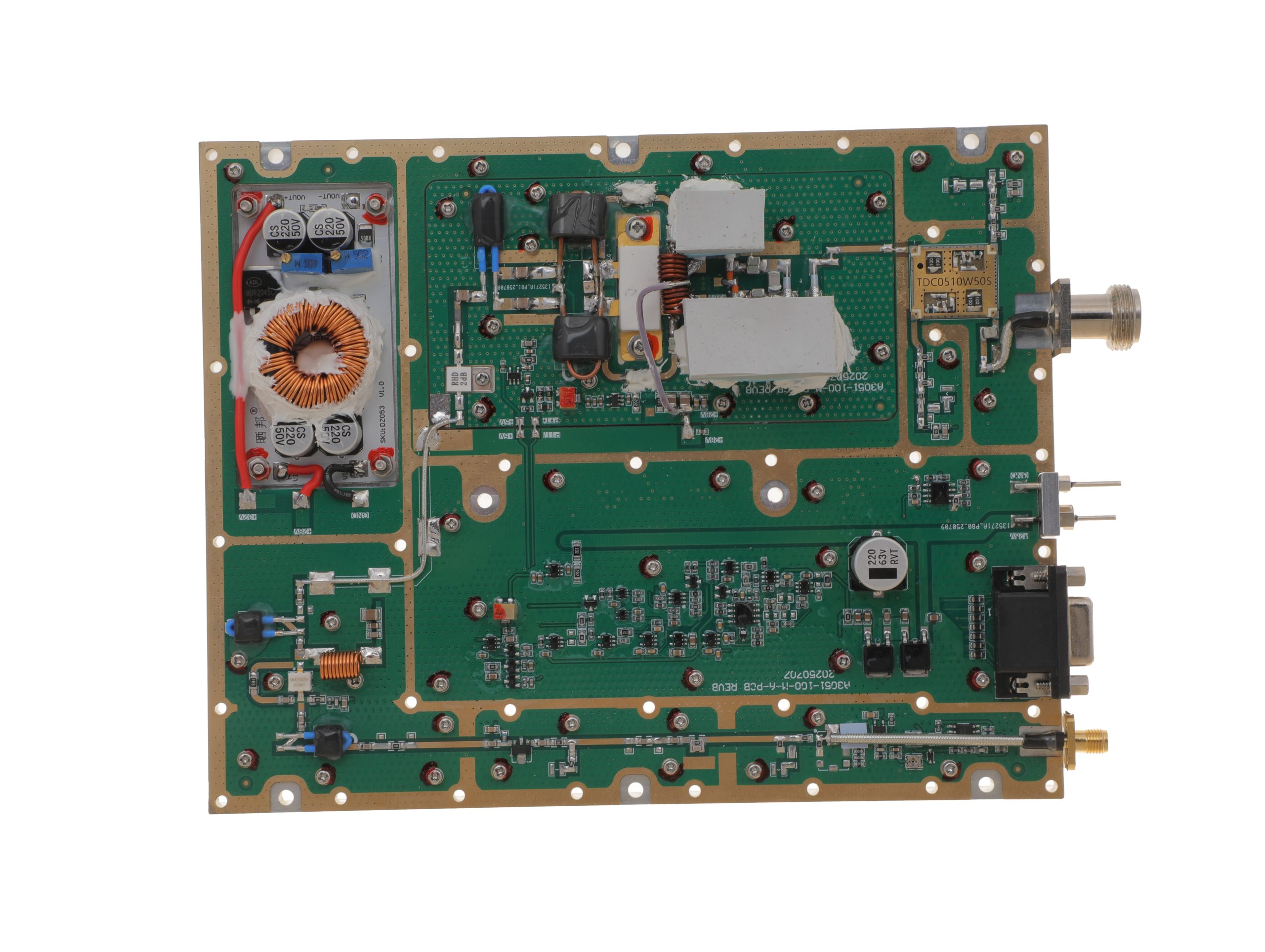

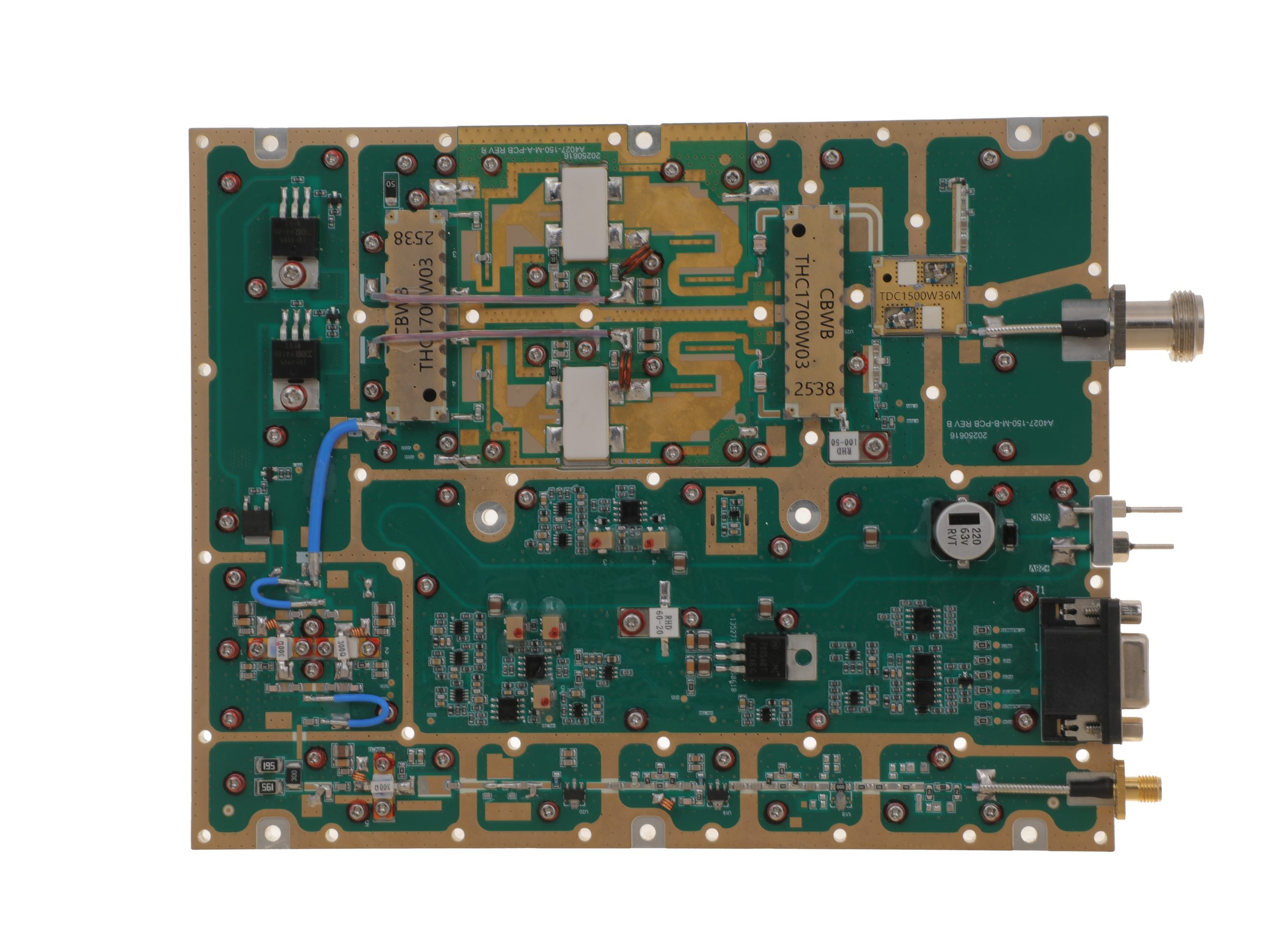

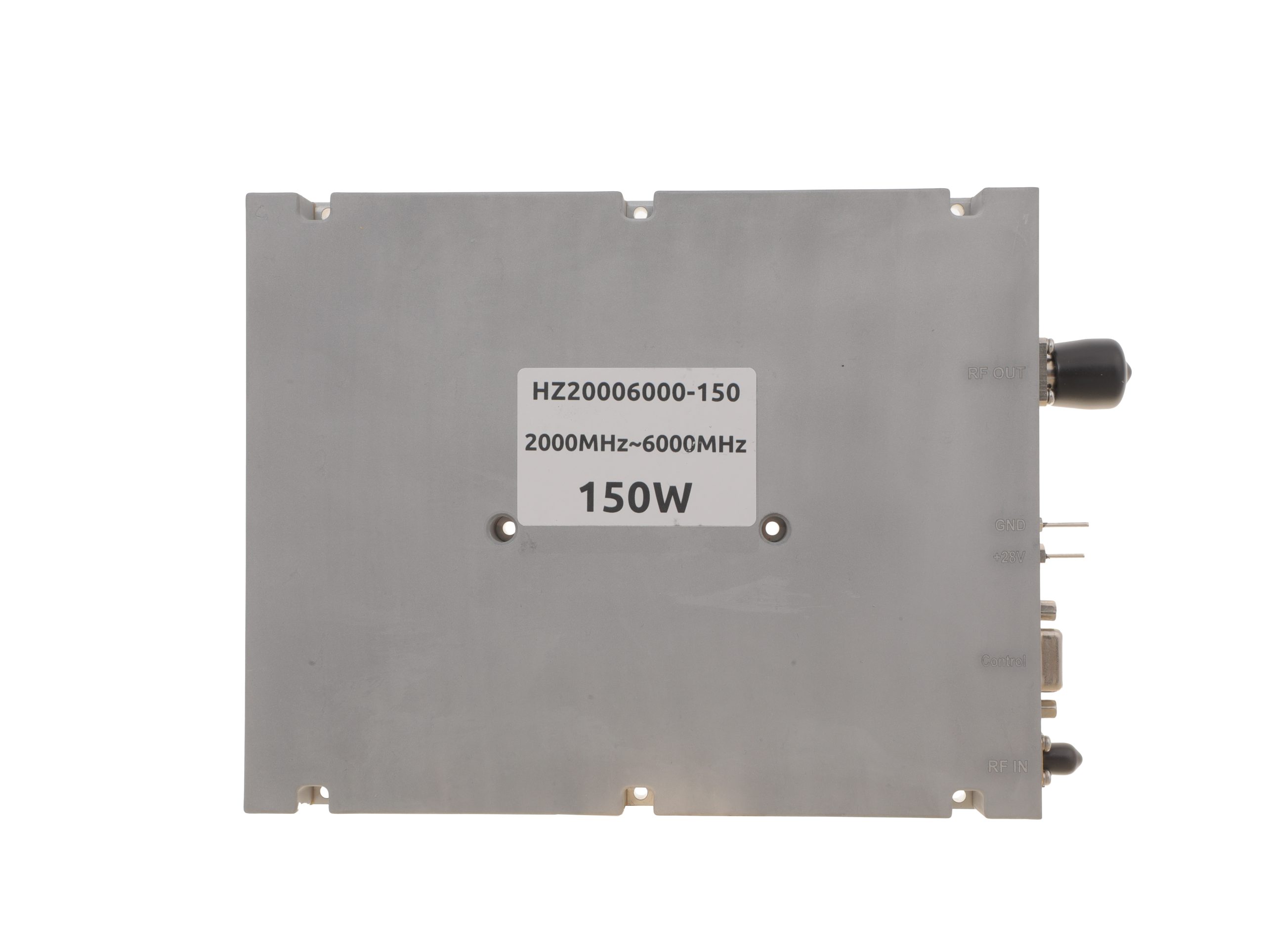

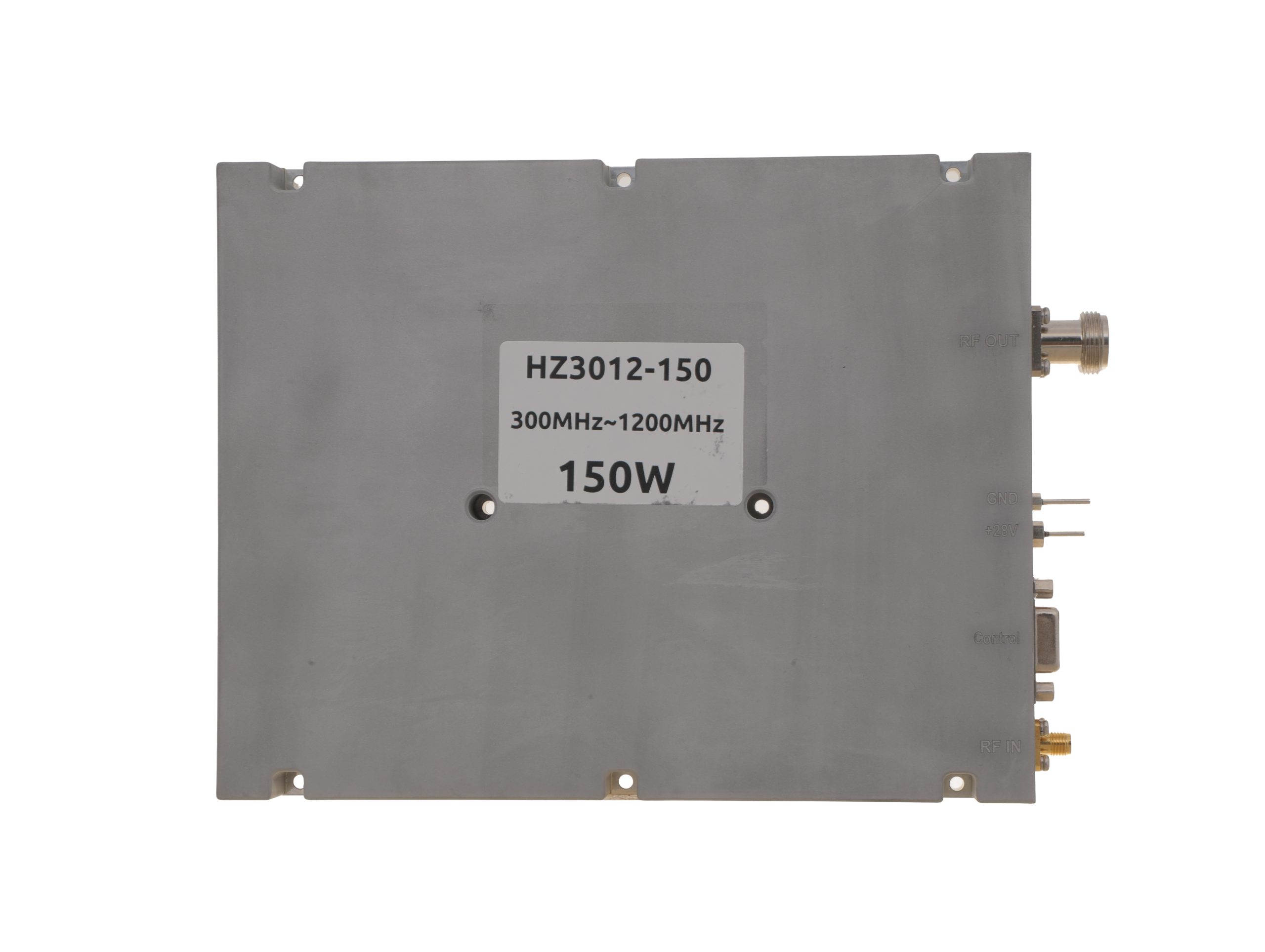

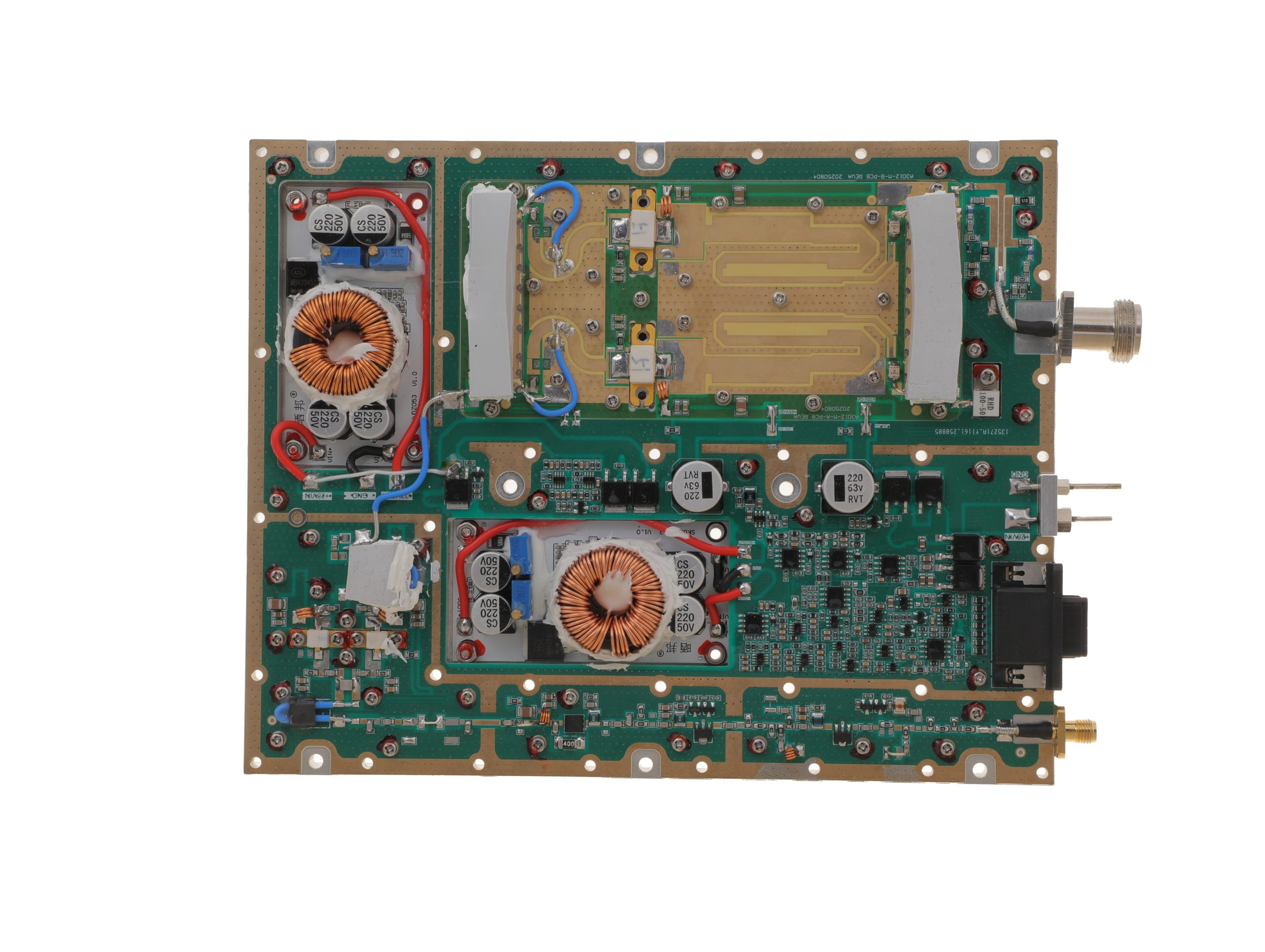

¿Puede ser suficiente una configuración intermedia de 150 W?

La comparación principal es entre 100 W y 200 W, pero RF SKYPOWER también publica referencias de 150 W en determinadas familias de banda ancha.

Si existe un modelo compatible, merece la pena evaluarlo antes de elegir automáticamente la clase superior.

Volvamos al ejemplo de los 80 W en la entrada de la antena. Con 2 dB de pérdidas, el PA necesita aproximadamente 127 W en su conector de salida, antes de añadir margen.

Una configuración nominal de 150 W podría cumplir ese objetivo. La respuesta depende de su Pout mínimo verificado en las frecuencias obligatorias, del estado térmico, de la señal y de la reserva de potencia acordada.

La cifra nominal de 150 W, por sí sola, no demuestra que haya margen suficiente.

También hay que comprobar la disponibilidad y el estado comercial del modelo. Algunas configuraciones pueden requerir personalización o una evaluación específica del proyecto.

Si la alternativa de 150 W no cumple las condiciones exigidas, entonces corresponde revisar la de 200 W.

Cómo comparar los módulos de RF SKYPOWER

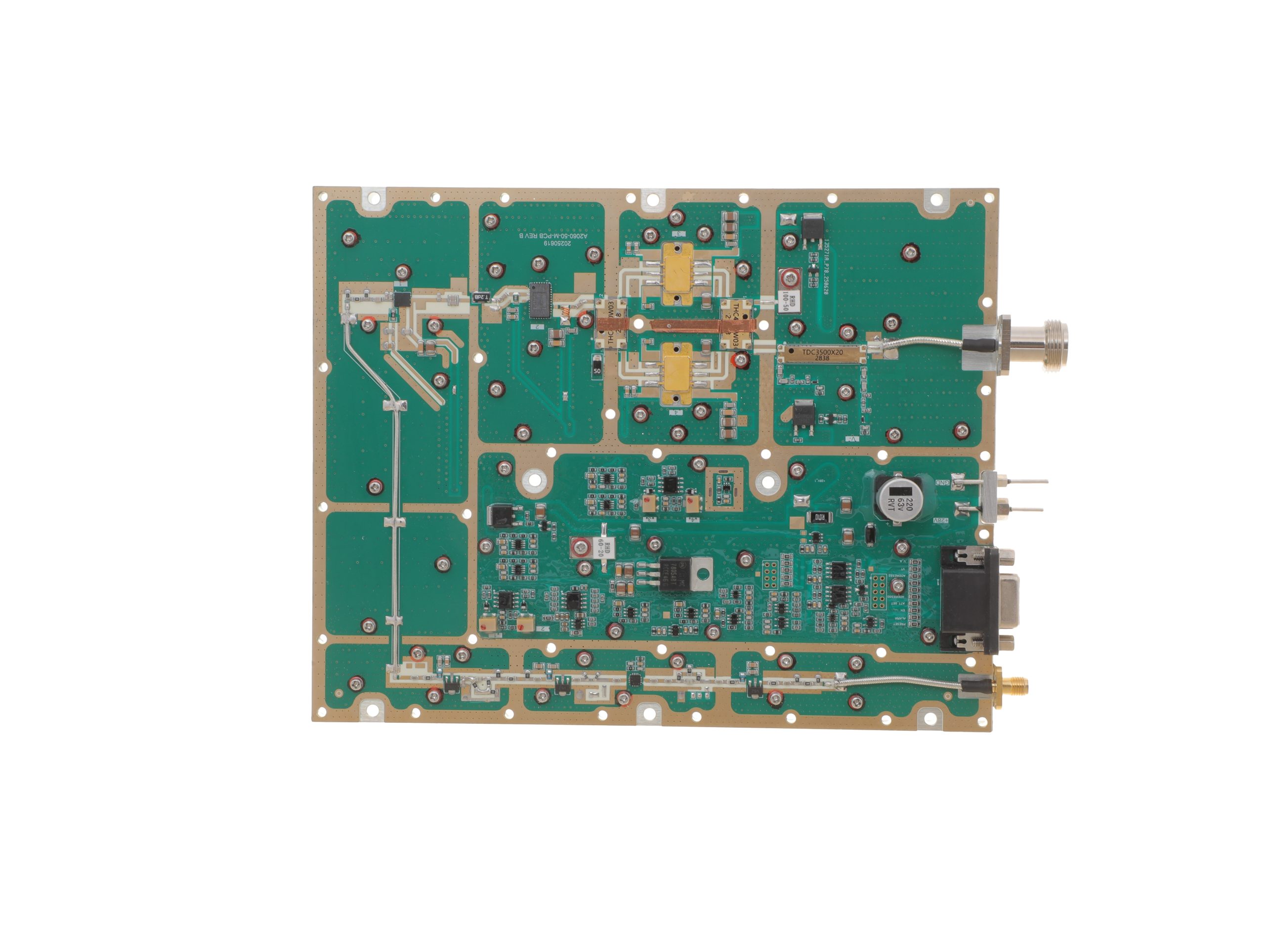

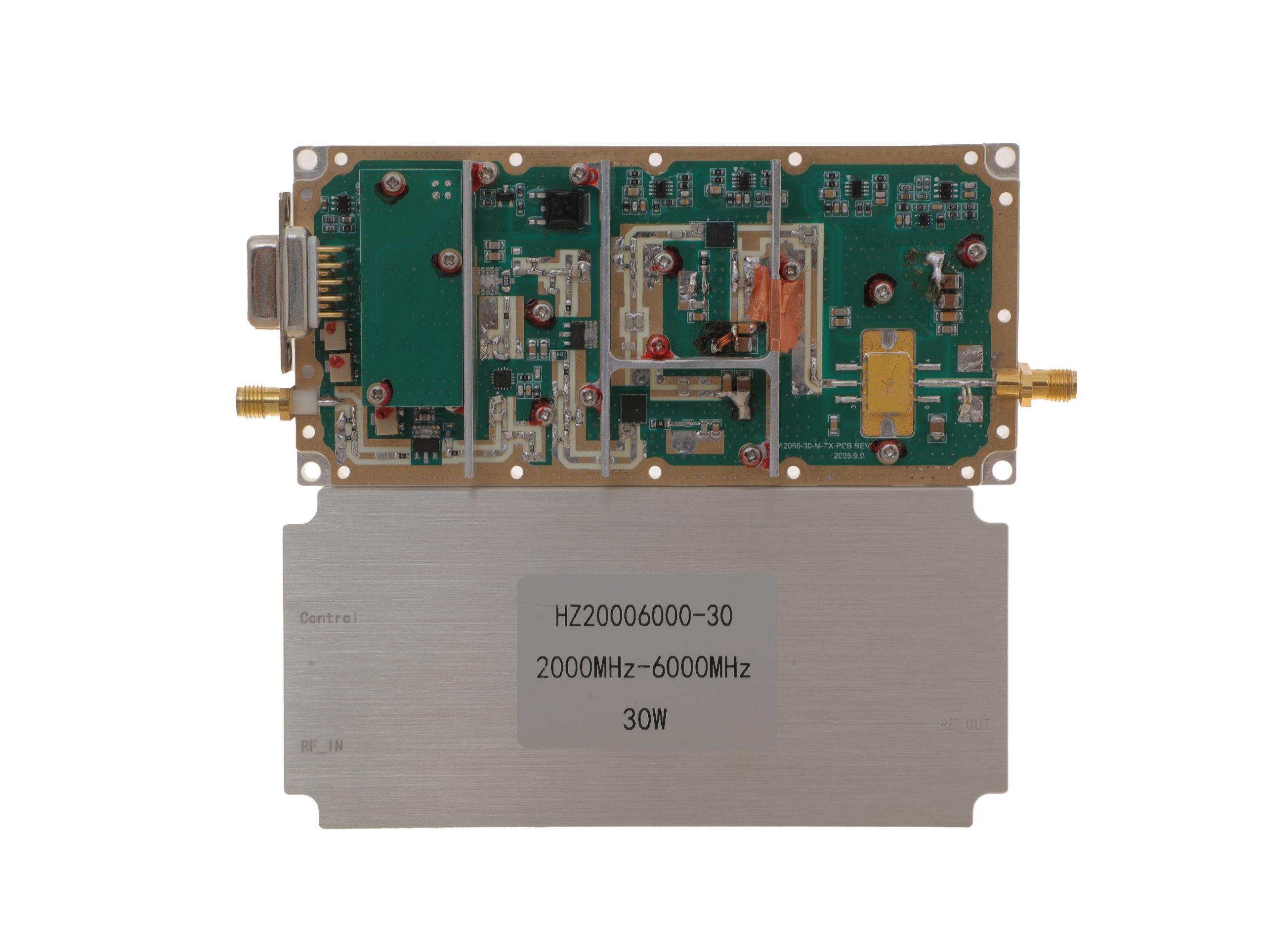

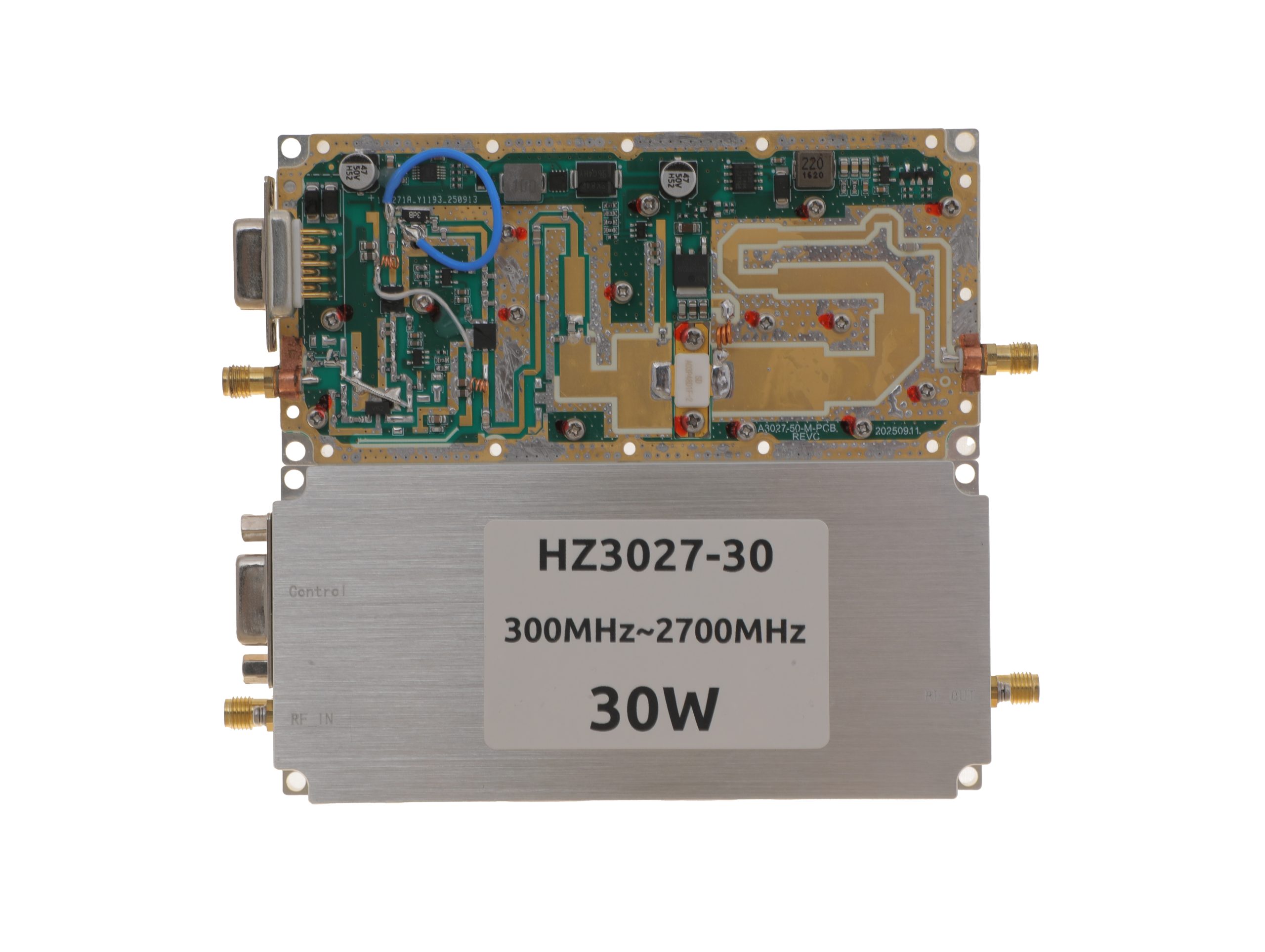

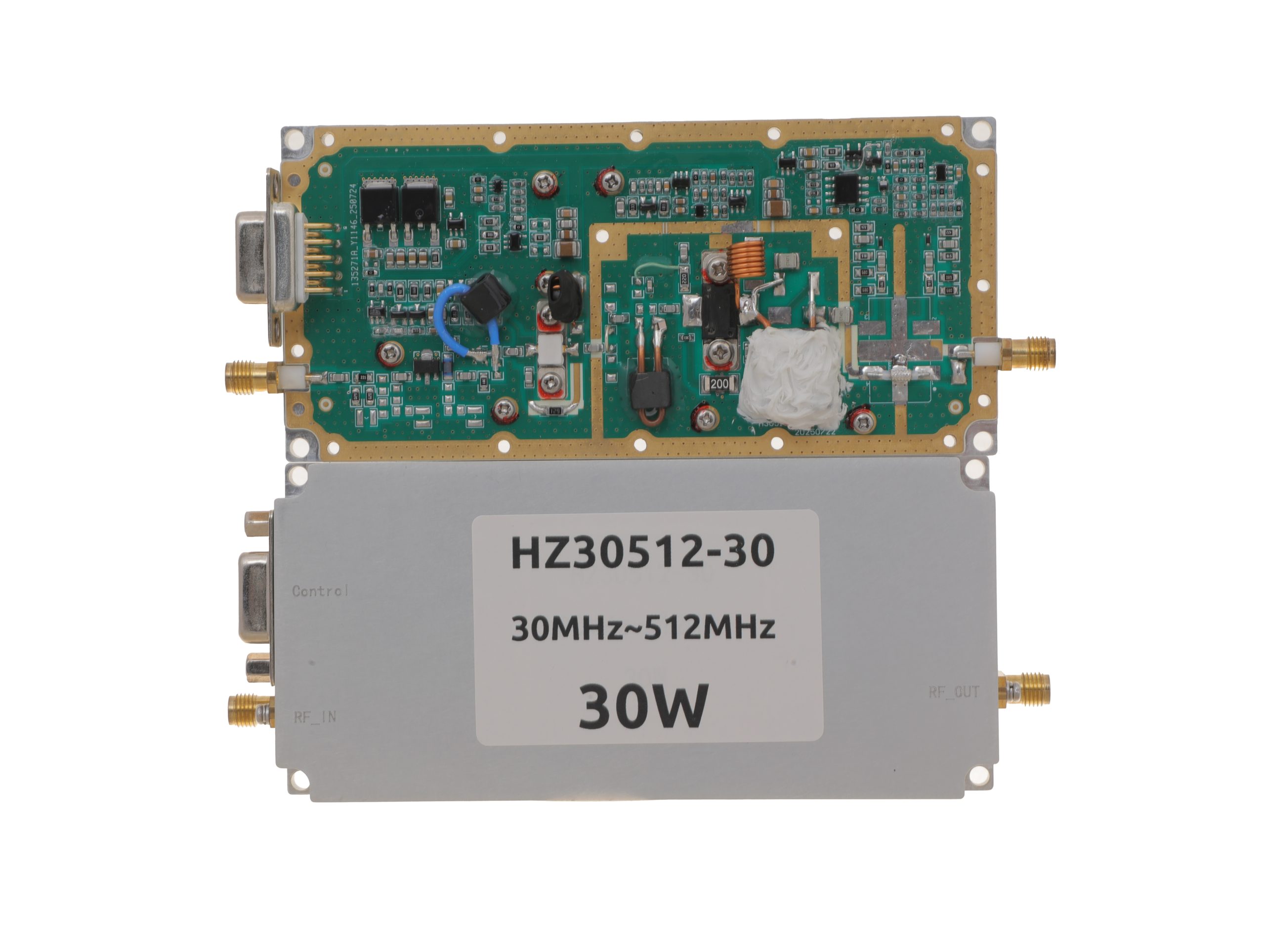

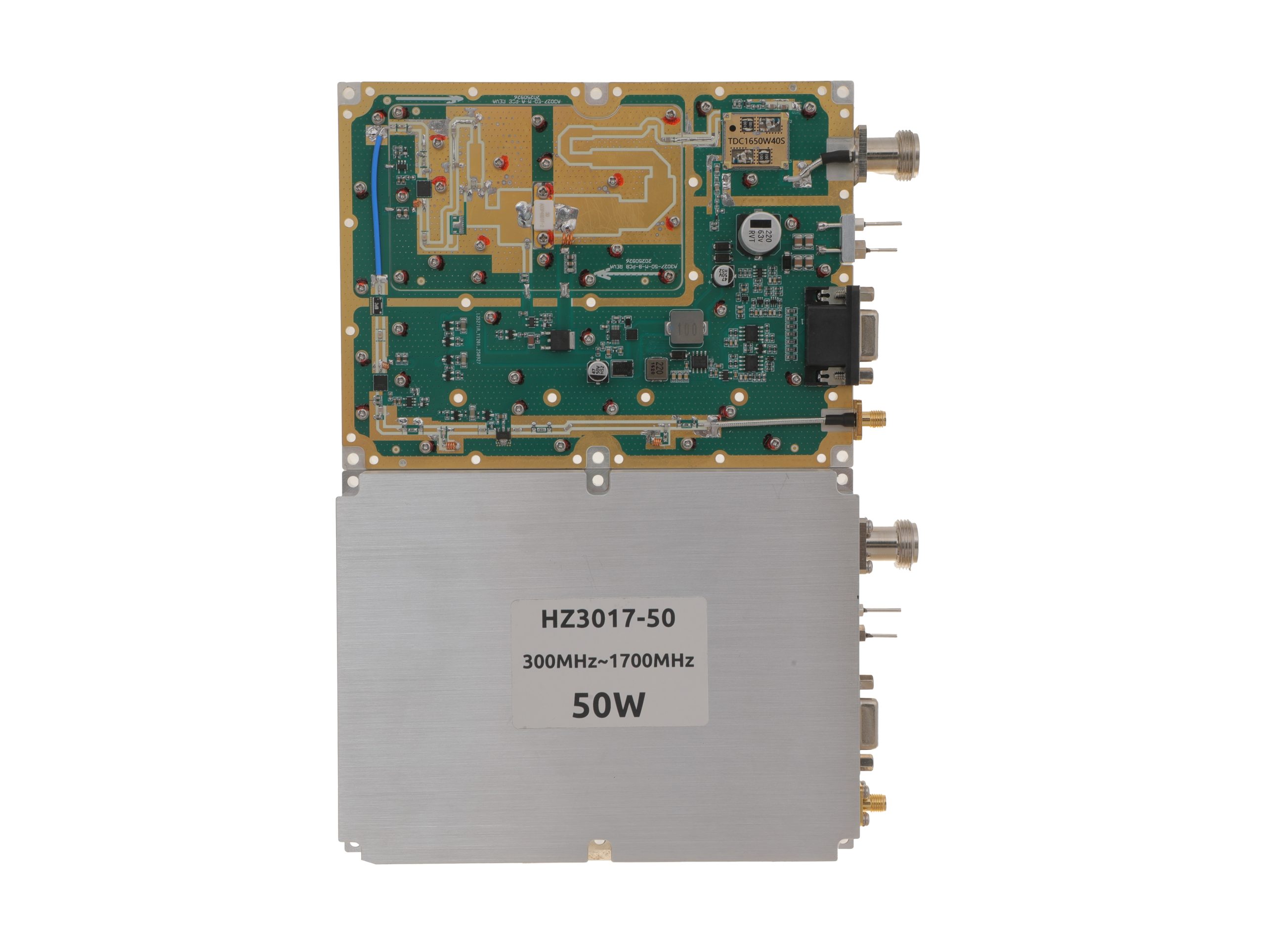

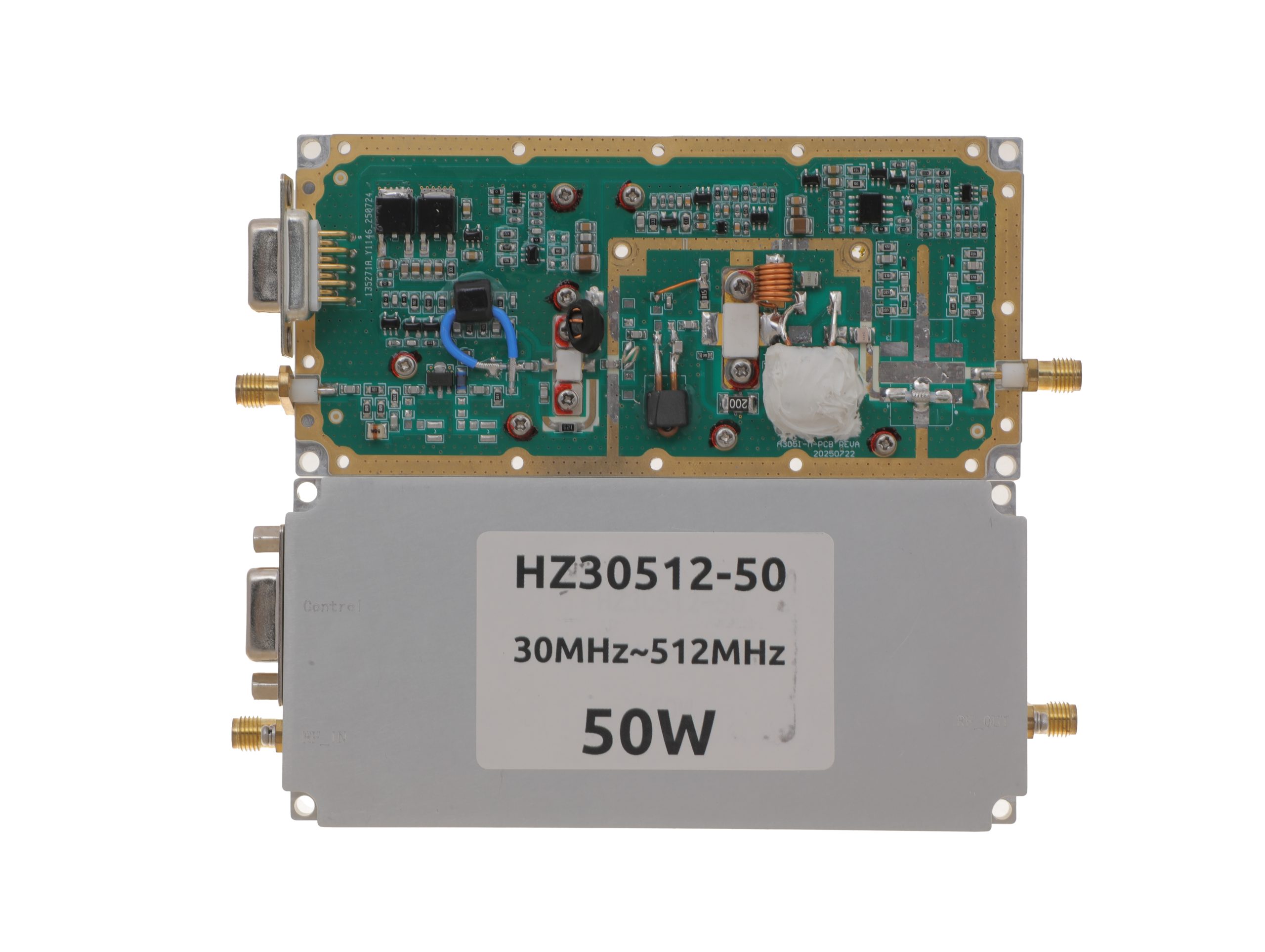

RF SKYPOWER publica referencias de 100 W y 200 W en cinco familias de banda ancha: 30–512, 300–1200, 300–1700, 300–2700 y 2000–6000 MHz.

Los rangos 6000–8000 MHz y 6000–18000 MHz también pueden incluirse en una consulta de ingeniería, pero no deben tratarse automáticamente como series estándar con modelos públicos confirmados.

Cada referencia debe comprobarse por separado. Una ficha técnica publicada no confirma la disponibilidad inmediata ni significa que todas las versiones tengan la misma clasificación comercial.

También hay que distinguir Psat de la potencia útil. Un valor mínimo o típico de saturación no demuestra el Pout disponible en toda la banda, después del calentamiento o con señales moduladas que requieren margen de linealidad.

4. ¿Qué le cuestan al sistema los 3 dB adicionales?

El paso de 100 W a 200 W cambia las exigencias de alimentación, refrigeración y componentes RF.

La potencia nominal de salida se duplica, pero el consumo DC y el calor disipado no tienen por qué duplicarse exactamente. Ambos dependen de la eficiencia y del punto de funcionamiento del módulo.

Alimentación DC de 28 V

La fuente debe proporcionar la potencia eléctrica necesaria para que el PA mantenga la salida solicitada.

En una configuración de 200 W hay que revisar:

• La capacidad de la fuente nominal de 28 V.
• La tensión real en los terminales del PA bajo carga.
• La corriente y los límites de cables, conectores, fusibles y distribución DC.
• Las condiciones de funcionamiento simultáneo de varios canales.

La tensión indicada en la fuente puede diferir de la que llega al módulo durante la transmisión.

En gabinetes con varios PA conectados a un bus DC común, las variaciones de corriente y los estados de conmutación también pueden afectar a esa tensión.

La comparación entre 100 W y 200 W debe utilizar valores de consumo correspondientes a los modelos y las condiciones reales de operación.

Refrigeración y carga térmica

La potencia eléctrica consumida y la potencia RF entregada determinan gran parte del balance térmico del amplificador.

Una configuración de 200 W puede exigir mayor capacidad de disipación, aunque la diferencia concreta dependerá de su eficiencia y de la instalación.

Para comparar ambas opciones deben quedar definidos:

• Temperatura ambiente.
• Gabinete, disipador y flujo de aire.
• Ciclo de trabajo.
• Duración del ensayo.
• Número de canales activos.
• Punto de medida de temperatura y criterio de estabilización térmica.

La estabilidad térmica puede evaluarse mediante la evolución de la temperatura en un punto acordado o mediante un procedimiento de calentamiento cuya representatividad ya se haya verificado.

Hacer funcionar ambos módulos durante el mismo tiempo no garantiza que hayan alcanzado estados térmicos comparables.

Tampoco basta con medir el Pout durante el arranque. Si la aplicación exige funcionamiento prolongado, la salida debe mantenerse dentro del límite después del calentamiento.

Componentes de la cadena RF

Los componentes posteriores al PA deben soportar la nueva potencia y las condiciones de carga previstas.

Esto incluye cables de interconexión RF, conectores de panel, filtros, combinadores, adaptadores, cables de antena y sus conexiones.

Un conector con mal contacto o una pérdida excesiva puede calentarse y alterar el comportamiento de la cadena. Aumentar la potencia del amplificador también puede aumentar la exigencia térmica sobre ese punto.

En el lado DC, una mayor demanda de corriente puede requerir cables, conectores y protecciones eléctricas de mayor capacidad.

Por tanto, hay que revisar tanto el recorrido de alimentación como el de potencia RF.

Alarmas, limitación de potencia y apagado de protección

Las respuestas de protección dependen del modelo y de su lógica de control.

Ante una temperatura excesiva o una condición de potencia reflejada fuera de los límites admitidos, el PA puede generar una alarma, reducir la salida RF, silenciarla o entrar en apagado de protección.

Una reducción progresiva de potencia (foldback) no es lo mismo que un silenciamiento de RF o un apagado.

También pueden variar los umbrales, el comportamiento de recuperación y la necesidad de restablecimiento mediante una orden de control.

Si un PA de 200 W deja de entregar la potencia esperada durante un ensayo, el primer paso es identificar su estado de protección. Después deben comprobarse tensión, corriente, temperatura, carga RF y potencia reflejada.

Un evento de protección no demuestra por sí solo un defecto del módulo; hay que contrastar lo ocurrido con las condiciones de operación permitidas.

5. ¿Cómo comparar 100 W y 200 W bajo condiciones equivalentes?

Los dos módulos deben evaluarse con los mismos requisitos de sistema y criterios de aceptación.

No hace falta aplicarles exactamente el mismo valor numérico de Pin. Un modelo puede necesitar más excitación que otro para alcanzar su potencia nominal. Lo necesario es medir y registrar el Pin real que recibe cada uno.

Para que la comparación sea válida, deben definirse:

• Los mismos puntos de frecuencia obligatorios.
• Una definición común del Pin y de su plano de referencia.
• La misma forma de onda y el mismo criterio de potencia media o de pico, según corresponda.
• El mismo ancho de banda ocupado y las condiciones de linealidad aplicables a señales moduladas.
• El mismo plano de referencia de salida.
• Una carga y una cadena RF equivalentes, o diferencias documentadas.
• Correcciones verificadas de pérdidas de cables y conectores.
• Condiciones comparables de alimentación en los terminales del PA.
• Un criterio común de estabilización térmica, con punto de medida, duración, variación admisible y ciclo de trabajo definidos.
• Condiciones de refrigeración y temperatura ambiente comparables.
• El mismo número de canales activos.

Medir un módulo en RF OUT y otro en la entrada de la antena produce resultados que no pueden compararse directamente sin las correcciones correspondientes.

También sería incorrecto enfrentar una medida CW con otra obtenida mediante una señal modulada si sus definiciones de potencia y criterios de aceptación son distintos.

Las pruebas deben realizarse en los puntos de frecuencia y estados de funcionamiento que realmente importan al proyecto.

¿Cumple la clase de potencia el requisito RF?

Para cada configuración deben registrarse:

• Pout mínimo en caliente en las frecuencias requeridas.
• Pout corregido al plano de referencia acordado.
• Potencia directa y reflejada bajo las condiciones de carga definidas.
• Resultado conforme o no conforme frente a los criterios de aceptación.

Si el requisito establece una potencia mínima en varios puntos, el ensayo debe cubrir todos los puntos definidos. Una lectura máxima en una frecuencia central no sustituye esa comprobación.

Las señales moduladas pueden requerir ensayos específicos de potencia media, compresión, intermodulación o linealidad, según el objetivo del sistema.

¿Puede el sistema sostener esa potencia?

Después de verificar la salida RF, hay que comprobar las condiciones eléctricas, térmicas y de protección:

• Tensión DC en los terminales del PA y corriente consumida.
• Temperatura en el punto de medida acordado.
• Cumplimiento del criterio de estabilización térmica.
• Condiciones de refrigeración.
• Alarmas y respuestas de protección.
• Número de canales activos.
• Comportamiento durante el tiempo de ensayo exigido.

Cuando el proyecto requiere trazabilidad individual, los resultados deben vincularse al modelo, la revisión de hardware o control y el número de serie (S/N) de la unidad.

RF SKYPOWER puede documentar los ensayos por unidad conforme al alcance y los criterios de aceptación acordados. Si el contrato exige informes individuales, una prueba realizada sobre una muestra o un lote no los sustituye.

Con esa evidencia puede elegirse la clase de potencia más baja que cumpla el requisito con el margen demostrado.

¿Qué información debe incluir el RFQ antes de solicitar una cotización?

Una solicitud de cotización puede comenzar con los datos ya confirmados del proyecto. Para comparar 100 W, una posible opción intermedia de 150 W y 200 W, RF SKYPOWER necesita conocer dónde se exige la potencia y en qué condiciones trabajará el PA.

El RFQ debe incluir:

1. Rango de frecuencias y puntos prioritarios.
2. Plano de referencia donde debe medirse la salida.
3. Potencia mínima requerida y margen de reserva.
4. Longitud del cable RF, tipo de cable y recorrido de conexiones.
5. Condiciones de carga de antena y límite de VSWR.
6. Ciclo de trabajo, forma de onda y potencia RF de entrada (Pin) disponible en el conector RF IN del PA.
7. Temperatura ambiente prevista.
8. Método de refrigeración y características del gabinete.
9. Condiciones de la fuente DC de 28 V.
10. Tensión mínima en los terminales del PA durante la transmisión.
11. Número de canales activos y condiciones de simultaneidad.
12. Interfaz de control y funciones requeridas.
13. Duración, punto de medida de temperatura y criterio de estabilización térmica de los ensayos de aceptación.
14. Informes y trazabilidad por S/N necesarios para las unidades entregadas.

Con solo indicar «100 W o 200 W» no es posible determinar qué módulo cumplirá el objetivo instalado.

Una primera consulta puede utilizar este formato:

Frecuencia requerida: ___ MHz a ___ MHz.
Potencia mínima: ___ W en el plano de referencia ___.
Entrada RF: Pin disponible de ___ dBm en el conector RF IN del PA.
Cadena RF: ___ m de cable, tipo ___, con ___ conectores.
Operación: forma de onda ___, ciclo de trabajo ___ y temperatura ambiente ___ °C.
Alimentación: 28 V DC nominales, con al menos ___ V en los terminales del PA.
Canales activos: ___ simultáneamente.
Aceptación: Pout, tensión, corriente, temperatura, potencia reflejada, estados de protección e informe vinculado al S/N.

Los parámetros todavía abiertos pueden identificarse como pendientes. A partir de los datos disponibles, RF SKYPOWER puede comparar las configuraciones candidatas, revisar las pérdidas, la alimentación y la refrigeración, y determinar qué pruebas faltan antes de recomendar un modelo.

Conclusión

Elija un PA RF de 100 W si mantiene la potencia mínima exigida con margen suficiente en las condiciones reales de frecuencia, señal, carga, alimentación y temperatura. Si no llega al objetivo, compruebe primero las pérdidas de la cadena y evalúe una opción de 150 W cuando exista un modelo compatible. La clase de 200 W se justifica cuando las alternativas inferiores no cumplen el requisito y el sistema puede soportar la potencia adicional.

La diferencia nominal entre 100 W y 200 W es de unos 3 dB. El beneficio real dependerá del Pout disponible en el plano de referencia exigido, del Pin, de las condiciones térmicas y de las pérdidas de integración.

Para comparar las opciones de RF SKYPOWER, comparta las frecuencias, el Pout mínimo y su plano de referencia, el Pin disponible, las pérdidas de la cadena RF, las condiciones de 28 V, el ciclo de trabajo y los criterios de aceptación. Puede contactar con el equipo de ingeniería de RF SKYPOWER para evaluar la clase de potencia adecuada a su proyecto.
