Un módulo amplificador de potencia RF es un bloque de amplificación diseñado para integrarse en un sistema de radiofrecuencia. Recibe una señal RF de menor potencia, utiliza alimentación de corriente continua (DC) y entrega una señal de mayor potencia a través de interfaces RF, eléctricas, térmicas y mecánicas definidas.
No debe confundirse con un sistema amplificador completo. Según el producto, la fuente de alimentación, la refrigeración, la monitorización, el control o determinadas funciones de protección pueden estar integradas en el módulo o seguir siendo responsabilidad del sistema externo.
En un proyecto B2B, definir correctamente ese límite desde el principio evita ambigüedades posteriores sobre alimentación, gestión térmica, ruta RF, control y protección.

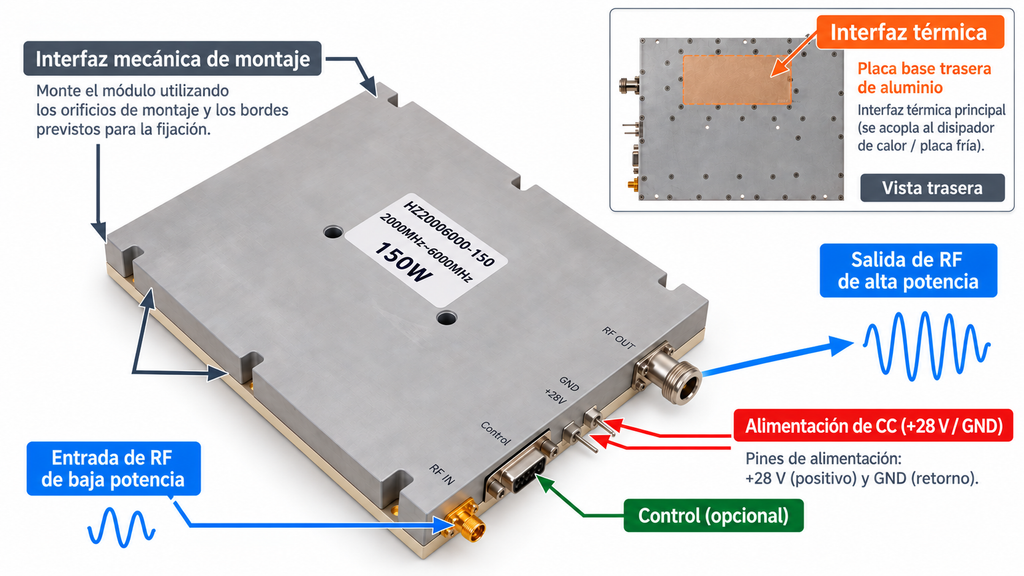

1. ¿Qué es un módulo amplificador de potencia RF?
Un módulo amplificador de potencia RF, o módulo PA de RF, recibe una potencia de entrada RF relativamente baja y proporciona una potencia de salida RF superior bajo unas condiciones eléctricas y operativas definidas.
Su función común es amplificar potencia RF. El término no define automáticamente un ancho de banda, una clase de potencia, una forma de onda ni una arquitectura interna concreta.
Un dispositivo PA es el componente activo que realiza la amplificación. Un módulo PA integra esa función en un conjunto preparado para su incorporación a un sistema, mientras que un sistema amplificador completo puede añadir alimentación, refrigeración, control y protección a nivel de sistema.
Una definición práctica es:
Un módulo PA de RF es un bloque de amplificación de potencia RF, con interfaces definidas, preparado para integrarse en un sistema mayor.
Las funciones auxiliares que realmente incorpora deben confirmarse en la documentación del producto correspondiente.

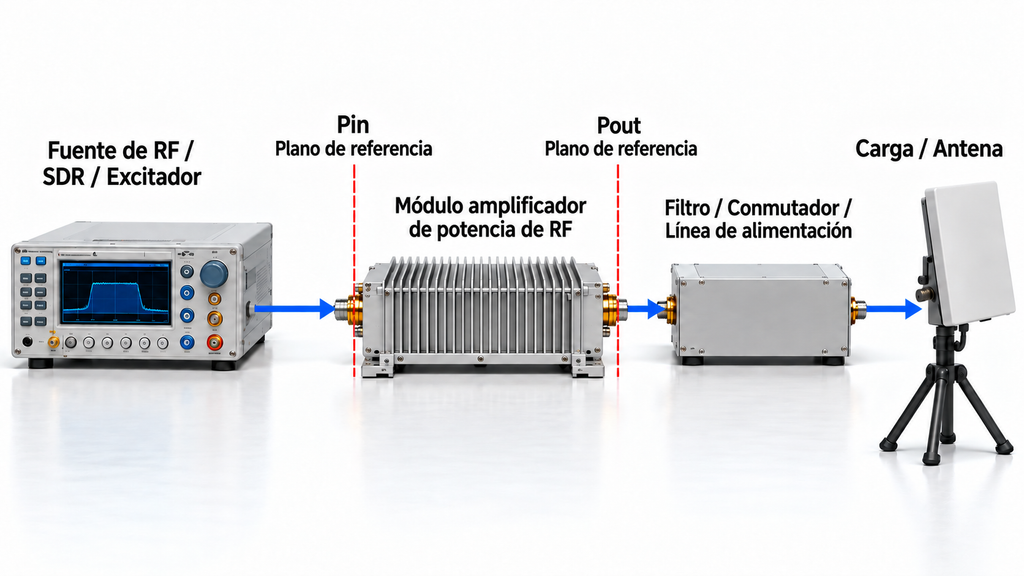

2. ¿Dónde se sitúa un módulo PA de RF dentro de la cadena de señal?
Un módulo PA de RF forma parte de una cadena RF más amplia.
Una ruta simplificada puede representarse así:
Fuente RF / SDR / Excitador → Módulo PA de RF → Filtro / Conmutador / Cable alimentador RF → Carga / Antena
La arquitectura real puede variar, pero el principio es el mismo: el PA recibe una señal RF, eleva su potencia y entrega la salida a la siguiente etapa.
Un plano de referencia es el punto eléctrico definido en el que se especifica o mide una magnitud RF.
Pin es la potencia de entrada RF en el plano de referencia definido a la entrada del PA.
Pout es la potencia de salida RF en el plano de referencia definido a la salida del PA.
Esta diferencia es importante porque el Pout medido en el puerto del amplificador no equivale necesariamente a la potencia disponible en la antena o en la carga final.
Filtros, conmutadores, conectores, cables y otros elementos posteriores pueden introducir pérdidas, además de comportamientos que varían con la frecuencia.
La alimentación DC, la refrigeración, el control, la monitorización y la protección también pueden utilizar interfaces independientes. Cuando el proyecto necesita definir estas interfaces, calcular las pérdidas posteriores o evaluar la carga y las condiciones reales de instalación, la decisión ya pasa del límite del módulo al diseño de integración del sistema.

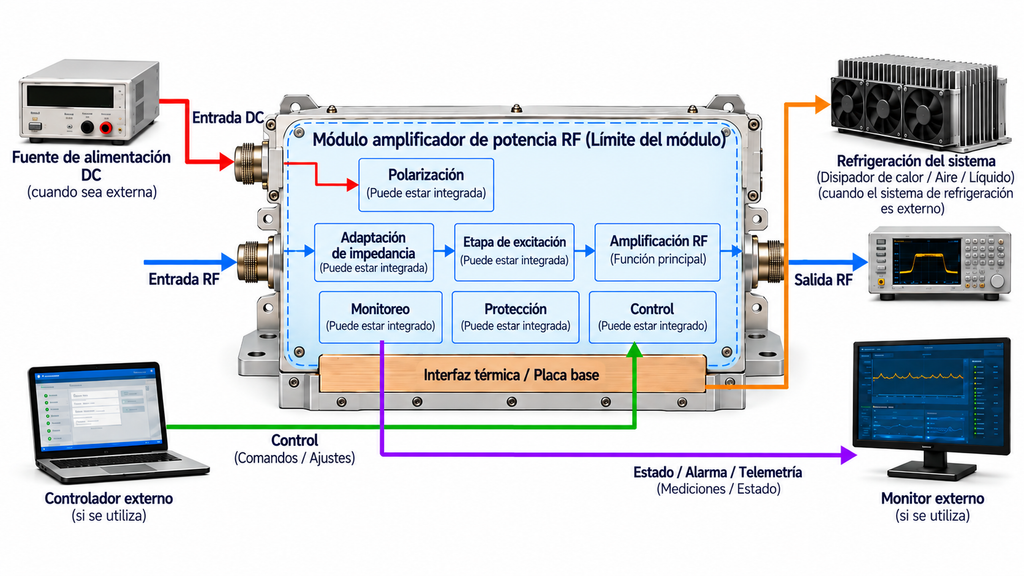

3. ¿Qué hay dentro de un módulo amplificador de potencia RF y qué puede permanecer fuera?
La palabra módulo no define por sí sola qué funciones auxiliares están integradas.
Dependiendo del producto, la adaptación, la polarización, una etapa excitadora (driver), la monitorización, la protección o el control pueden formar parte del módulo o permanecer en el sistema externo.
Las responsabilidades eléctricas y térmicas también varían.
Por ejemplo, el módulo puede recibir una tensión DC ya regulada mientras la fuente principal permanece fuera de sus límites.
Del mismo modo, puede disponer de una superficie térmica de montaje, pero necesitar que el sistema proporcione un disipador, flujo de aire forzado, refrigeración líquida u otro método de extracción de calor.
Las funciones de control y protección deben confirmarse de la misma manera. Una señal de habilitación (Enable), la telemetría, las indicaciones de estado, la protección relacionada con VSWR, la secuencia de encendido o la respuesta frente a sobretemperatura solo forman parte del módulo cuando están documentadas para ese producto.
Si una especificación o un documento de interfaz no deja clara una responsabilidad, debe tratarse como pendiente de definición.

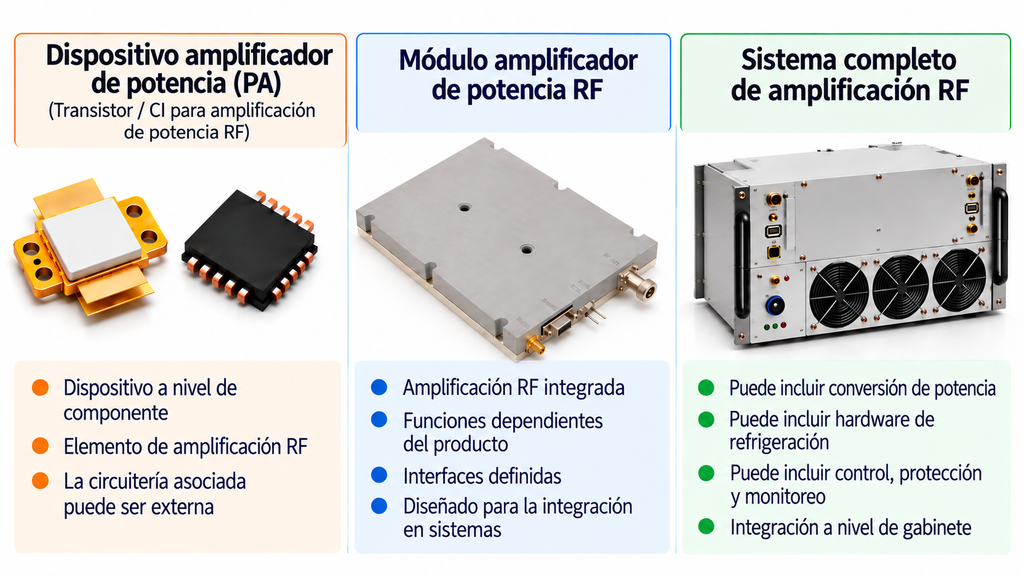

4. Módulo PA de RF frente a dispositivo PA y sistema amplificador completo
Un dispositivo PA, un módulo PA de RF y un sistema amplificador completo representan distintos niveles de integración.
Sus especificaciones no son intercambiables.
Comparación de los límites de producto en amplificación RF
| Nivel de producto | Límite funcional típico | Interfaz RF | Responsabilidades que deben confirmarse | Lo que no queda establecido automáticamente |
|---|---|---|---|---|
| Dispositivo PA / PA IC | Componente activo que proporciona ganancia de RF o ganancia de potencia; gran parte del circuito circundante puede permanecer fuera del dispositivo. | Terminales del dispositivo o encapsulado, no planos completos de entrada y salida de un módulo. | Adaptación, polarización, diseño de PCB, disipación térmica, monitorización, control y protección suelen depender del diseño externo. | Prestaciones en los conectores de un módulo, comportamiento térmico del conjunto, protección completa, pérdidas posteriores y potencia disponible en la antena. |
| Módulo PA de RF | Bloque integrable de amplificación con una combinación específica de adaptación, polarización, estructura, interfaces, monitorización o control. | Interfaces o planos de referencia RF definidos a la entrada y salida del módulo. | Alimentación DC, refrigeración del sistema, ruta RF posterior y cualquier función de control o protección no indicada expresamente. | Potencia en la antena, pérdidas posteriores, comportamiento del sistema instalado o funciones situadas fuera del límite declarado del módulo. |
| Sistema amplificador completo | Conjunto más amplio que puede incluir conversión o distribución de potencia, refrigeración, controles de chasis, protección y otras interfaces del sistema. | Interfaces RF definidas a nivel de sistema. | Refrigeración de la instalación, alimentación de la plataforma, interbloqueos externos, cableado RF, antena y otros requisitos propios del proyecto. | Comportamiento final de la plataforma instalada, prestaciones de rutas RF externas o aceptación del proyecto fuera de los límites especificados del sistema. |
Deslice horizontalmente para comparar todas las columnas →
Por qué el nombre del producto no define por sí solo sus límites
La terminología no es uniforme entre fabricantes. Palabras como módulo, subsistema o amplificador pueden describir niveles de integración diferentes.
Los límites reales deben identificarse mediante las interfaces RF, los requisitos de alimentación DC, la interfaz térmica, la estructura mecánica y las funciones documentadas de control y protección.
Los valores de Pout, eficiencia, comportamiento térmico o protección tampoco pueden trasladarse directamente de un nivel de producto a otro sin considerar sus diferentes límites físicos y condiciones de funcionamiento.
Una vez identificado el nivel de integración necesario, los requisitos del proyecto pueden utilizarse para comparar módulos de forma coherente.

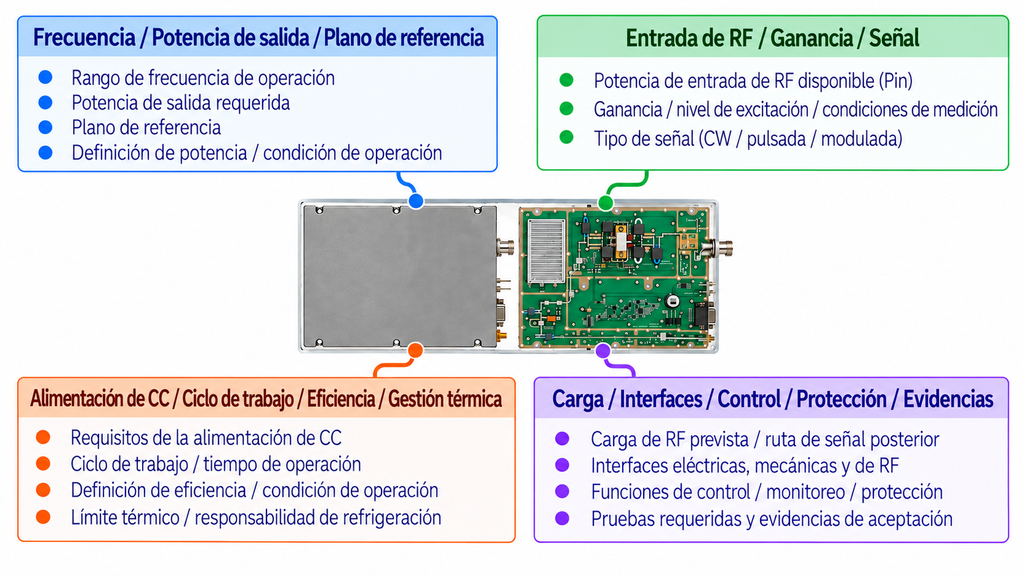

5. ¿Qué especificaciones de un módulo PA de RF debe comprender primero un comprador B2B?
Un comprador no necesita dominar el diseño interno de un PA para iniciar un proyecto, pero conocer únicamente la frecuencia y una potencia nominal en vatios RF no es suficiente.
La frecuencia y la potencia de salida determinan dónde debe funcionar el módulo y qué potencia de salida RF debe proporcionar. Una cifra de potencia está incompleta si no se conocen también las condiciones de operación y el plano de referencia al que corresponde.
La potencia puede expresarse en vatios RF, dBm u otras unidades según el contexto. La unidad no indica por sí sola cómo ni dónde se obtuvo el valor.
También debe conocerse la potencia de entrada RF disponible. La Pin real debe corresponder al nivel existente en el plano de referencia de entrada del módulo, no simplemente al valor nominal de una fuente situada antes de cables, atenuadores u otros elementos.
La ganancia depende de la condición de excitación y del estado operativo. En régimen de pequeña señal, el amplificador se caracteriza antes de entrar en una zona significativa de compresión; al aumentar la excitación, la compresión y la no linealidad pueden modificar la relación entre Pin y Pout.
El tipo de señal también influye. Las condiciones CW, pulsadas y moduladas pueden imponer exigencias distintas al amplificador.
La alimentación DC, el ciclo de trabajo, la eficiencia y los límites térmicos describen qué debe soportar el sistema que rodea al módulo. Deben definirse la tensión disponible, la duración del funcionamiento y la responsabilidad sobre la refrigeración. Una cifra de eficiencia solo resulta útil cuando se conocen su definición y las condiciones de medida.
También deben aclararse la carga RF prevista, las restricciones mecánicas, los conectores, las funciones de control o monitorización, las responsabilidades de protección y la documentación de ensayo o aceptación necesaria.
Comprender estos campos permite interpretar correctamente una especificación. Convertirlos en requisitos de compra es el siguiente paso.

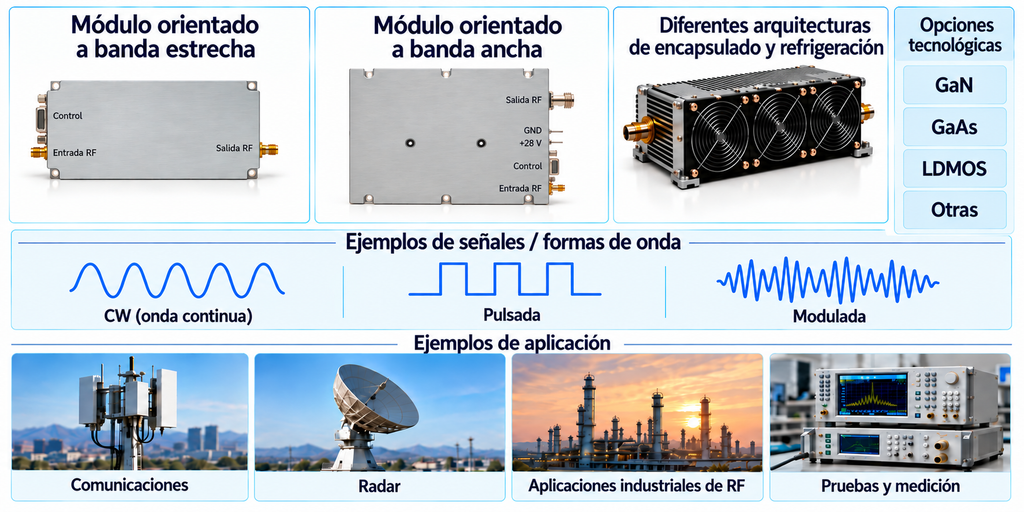

6. ¿Cómo varían los módulos PA de RF entre distintos productos y aplicaciones?
Los módulos PA de RF varían porque cada aplicación impone condiciones diferentes de frecuencia, potencia, señal, gestión térmica, interfaces y formato mecánico.
Un diseño de banda estrecha y uno de banda ancha responden a necesidades de cobertura diferentes.
Del mismo modo, un amplificador destinado a CW, otro para señales pulsadas o moduladas y productos pertenecientes a distintas clases de potencia pueden enfrentarse a requisitos eléctricos y térmicos muy diferentes.
Tecnologías de semiconductores como GaN, GaAs y LDMOS son decisiones de implementación. Su utilidad depende de cómo responda la arquitectura completa bajo las condiciones reales del proyecto.
La refrigeración, el control, la protección, los conectores y el encapsulado también pueden variar entre aplicaciones de comunicaciones, radar, RF industrial, ensayo y otros sectores.
La comparación solo resulta útil cuando esas diferencias se relacionan con la frecuencia, la potencia requerida, la excitación disponible, el tipo de señal, el ciclo de trabajo, las condiciones térmicas, la carga RF y las interfaces del proyecto.
Si un mismo PA debe cubrir varios puntos de frecuencia o un rango continuo más amplio, conviene definir el rango completo de funcionamiento, el Pout requerido en los puntos relevantes, el tipo de señal y las condiciones térmicas antes de evaluar una arquitectura de banda ancha.
Cuando la decisión ya exige escoger una arquitectura, una tecnología o un modelo concreto, la definición general del módulo deja de ser suficiente y comienza el proceso de selección.
7. ¿Qué debe definirse antes de solicitar un módulo PA de RF?
Un requisito B2B útil debe ir más allá de indicar únicamente “frecuencia + vatios”.
Antes de comparar módulos o preparar una RFQ, conviene registrar las condiciones RF, eléctricas, térmicas, mecánicas y de verificación que ya se conocen. Los puntos todavía pendientes deben mantenerse claramente identificados, en lugar de completarse mediante suposiciones.
Plantilla inicial de requisitos para un módulo PA de RF
| Área del requisito | Qué debe registrarse antes de comparar productos o preparar una RFQ |
|---|---|
| Rango de frecuencia y puntos de funcionamiento | Definir la banda necesaria, las frecuencias prioritarias y cualquier punto de operación separado o simultáneo relevante para la ruta RF. |
| Potencia de salida RF y plano de referencia | Indicar el Pout requerido, la definición de potencia aplicable y el punto eléctrico donde debe estar disponible. Mantener separada la potencia en el puerto del PA de la potencia posterior o disponible en la antena. |
| Potencia de entrada RF disponible y tipo de señal | Indicar la Pin disponible en el plano de referencia de entrada, junto con el tipo de señal, forma de onda, modulación y la convención aplicable de potencia de pico, promedio u otra. |
| Alimentación DC y duración de funcionamiento | Registrar la tensión DC disponible, las principales limitaciones de alimentación y los requisitos CW, pulsados, modulados, de ciclo de trabajo y duración de funcionamiento que correspondan. |
| Refrigeración y límites térmicos | Definir las condiciones ambientales y térmicas, el sistema de refrigeración o interfaz térmica que proporcionará el proyecto y las responsabilidades de extracción de calor todavía abiertas. |
| Carga RF y ruta posterior | Identificar la carga prevista y cualquier filtro, conmutador, conector, cable alimentador RF o antena relevante situado entre el plano de referencia de salida del PA y la carga final. |
| Interfaces, control y protección | Definir dimensiones, montaje, conectores RF y DC, control, monitorización, protección e interbloqueos externos sin asumir que una función determinada está integrada. |
| Documentación de prueba y puntos abiertos | Especificar los registros de ensayo, documentación o datos de aceptación necesarios y señalar expresamente los campos que todavía requieren revisión de ingeniería. |
La plantilla ayuda a que comprador, proveedor e integrador trabajen con las mismas condiciones de partida.
Los datos todavía desconocidos pueden mantenerse abiertos, siempre que estén claramente identificados y no se sustituyan por valores asumidos.
Si un mismo PA debe cubrir varios puntos de frecuencia o una banda continua amplia, el requisito debe incluir también el comportamiento esperado a lo largo del rango, no solo una frecuencia central.
Cómo continuar con la revisión del módulo PA de RF
Cuando la frecuencia, Pout, Pin disponible, señal, alimentación, condiciones térmicas e interfaces principales ya están definidas, esa información puede utilizarse para comparar módulos y preparar una RFQ.
Si todavía quedan dudas sobre cualquiera de esos puntos, deben resolverse mediante una revisión técnica antes de cerrar la selección.
8. Lo que un módulo PA de RF no garantiza por sí solo
Entender qué es un módulo amplificador de potencia RF no demuestra que un producto concreto sea adecuado para un proyecto.
El nombre del módulo, su rango de frecuencia y una potencia nominal tampoco establecen la potencia RF utilizable bajo la señal y las condiciones reales de funcionamiento.
La potencia disponible en la antena o en la carga final depende además de las pérdidas de la ruta posterior y del plano de referencia utilizado.
Las especificaciones básicas del módulo tampoco establecen automáticamente:
- funcionamiento sostenido una vez alcanzado el equilibrio térmico;
- compatibilidad con la arquitectura de alimentación DC;
- compatibilidad con el sistema de refrigeración;
- compatibilidad con las interfaces de control;
- compatibilidad con la ruta RF instalada.
La respuesta frente a desadaptación y las funciones de protección requieren igualmente definiciones y documentación específicas del producto.
Para determinar la idoneidad deben combinarse la especificación aplicable, las condiciones reales del proyecto, la revisión de ingeniería y la documentación o los ensayos necesarios para verificar el resultado.
La definición del módulo establece sus límites, pero no sustituye la selección, la integración ni la aceptación del proyecto.
Conclusión
Un módulo amplificador de potencia RF es un bloque de amplificación preparado para integrarse en un sistema RF más amplio. Sus prestaciones deben interpretarse dentro de unos límites definidos de entrada, salida, alimentación, condiciones térmicas e interfaces.
Antes de comparar productos, complete la Plantilla inicial de requisitos para un módulo PA de RF con la frecuencia, Pout, Pin disponible, tipo de señal, alimentación DC, condiciones térmicas, carga RF e interfaces conocidas. Mantenga claramente identificados los parámetros que todavía necesiten confirmación.
Ese registro proporciona la base técnica para comparar opciones sin depender de suposiciones sobre potencia, refrigeración, protección o integración.
