100 W mı, 200 W mı? RF Güç Yükselteci Nasıl Seçilir?

100 W’lık bir RF güç yükselteci veri sayfasında yeterli görünebilir. Ancak PA çıkışında ölçülen güç ile antene ulaşan güç aynı değildir. Kablo, filtre ve konnektör kayıpları hesaba katıldığında 100 W sınırına yaklaşan bir sistemde çıkış gücü yetersiz kalabilir.

200 W’a geçmek nominal RF çıkış gücünü iki katına çıkarır. Aradaki fark yaklaşık 3 dB’dir. Fakat bu artış, kapsama mesafesinin iki katına çıkacağı anlamına gelmez. Daha yüksek güç sınıfı, DC besleme, soğutma ve RF bağlantıları açısından da yeni gereksinimler doğurabilir.

Özellikle birden fazla PA’nın aynı kabinde çalıştığı sistemlerde, 100 W’tan 200 W’a geçmenin gerçekten gerekli olup olmadığını belirleyen nedir?

1. Gerekli RF Çıkış Gücü Nerede Ölçülüyor?

100 W veya 200 W seçmeden önce güç gereksiniminin hangi noktada tanımlandığını belirleyin. PA çıkış konnektörü, kabin çıkışı ve anten girişi farklı ölçüm noktalarıdır.

Örneğin anten girişinde 80 W gerektiğini düşünelim. PA ile anten arasındaki toplam kayıp 2 dB ise PA çıkışında yaklaşık 127 W bulunmalıdır.

Hesap, RF hattındaki kayıplar dışında ek bir mühendislik payı içermez. Bu koşullarda 100 W sınıfındaki bir modül hedefi karşılayamaz. 200 W sınıfı ise uygun bir adaydır; ancak gerekli çıkışı çalışma frekansında ve sıcak durumda sağlayabildiği doğrulanmalıdır.

Aynı hesap farklı frekanslarda farklı sonuç verebilir. Kablo ve filtre kayıpları frekansa bağlı değiştiğinden tek bir bant ortası ölçümüyle bütün çalışma aralığını değerlendirmek doğru olmaz.

2. Hangi Durumlarda 100 W Yeterlidir?

100 W modül, kritik frekanslarda gereken minimum Pout değerini yeterli mühendislik payıyla sağlayabiliyorsa daha yüksek güç sınıfına geçmek gerekmez.

Burada katalogdaki tipik Psat değerinden çok, gerçek Pin ve sıcak çalışma koşullarında elde edilen çıkış önemlidir. Modül kısa süreli testte 100 W’a ulaşsa bile uzun süreli çalışmada aynı değeri koruyamayabilir.

DC ve termal kapasite de seçimde rol oynar. Özellikle aynı kabinde birkaç PA kullanılıyorsa her modülün çektiği akım ve soğutucuya aktardığı ısı toplam sistem yükünü belirler.

100 W model gereksinimi karşılıyorsa 200 W seçmek, kullanılmayacak bir güç kapasitesi için daha büyük besleme veya soğutma düzeni gerektirebilir. Bunun gerçek maliyeti ve mekanik etkisi, karşılaştırılan modellerin teknik verilerine bağlıdır.

3. 200 W’a Geçmek Ne Zaman Gerekir?

100 W modülün minimum çıkışı karşılayamadığı veya gerekli çalışma payını sağlayamadığı ölçümlerle görülüyorsa 200 W seçeneği değerlendirilmelidir.

Önce güç eksikliğinin nedenini belirlemek gerekir. Yüksek kablo kaybı, uygun olmayan konnektör veya filtre kaybı nedeniyle antene düşük güç ulaşıyorsa daha yüksek güçlü PA kullanmak sorunun kaynağını ortadan kaldırmaz.

200 W model seçildiğinde DC kaynağın kapasitesi ve RF çıkışı sırasında PA terminallerindeki gerilim kontrol edilmelidir. Güç kaynağı 28 V’a ayarlanmış olsa bile kablo ve konnektörlerdeki gerilim düşümü nedeniyle modülün girişinde daha düşük bir değer ölçülebilir.

Soğutma tarafında uzun süreli çalışma, görev çevrimi ve ortam sıcaklığı dikkate alınmalıdır. RF hattındaki filtre, birleştirici, kablo ve konnektörlerin de yeni güç seviyesine uygun olması gerekir.

Çok kanallı sistemlerde bu değerlendirme yalnızca tek bir PA için yapılmamalıdır. Aynı anda aktif olabilecek kanalların toplam DC ve termal yükü, sistem tasarımının bir parçasıdır.

4. RF SKYPOWER 100 W ve 200 W Modelleri Nasıl Karşılaştırılır?

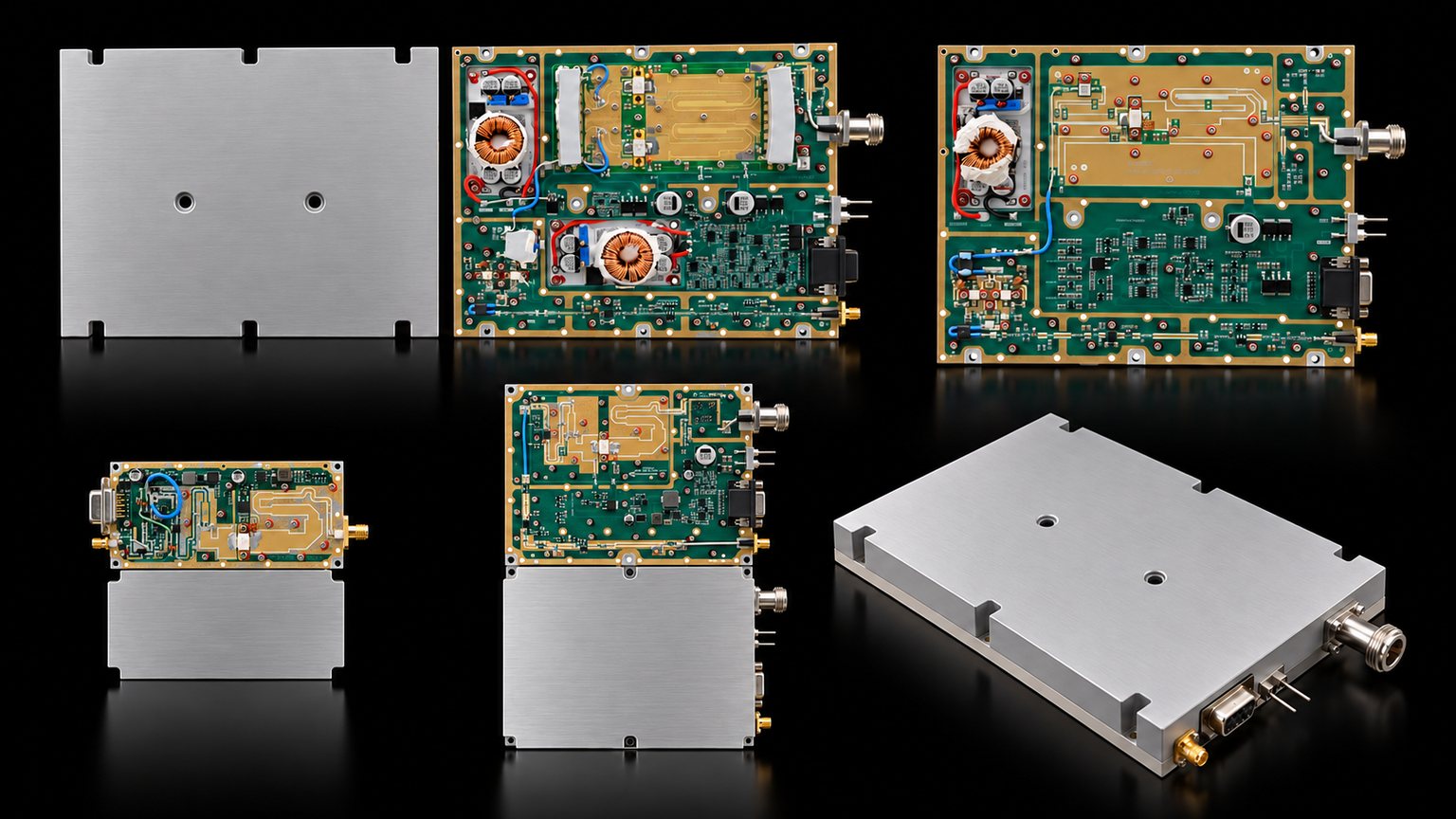

RF SKYPOWER’ın 30–512, 300–1200, 300–1700, 300–2700 ve 2000–6000 MHz geniş bant ailelerinde yayımlanmış 100 W ve 200 W modeller bulunmaktadır. 6000–8000 MHz ve 6000–18000 MHz seçeneklerinin model bazındaki güç ve donanım özellikleri ise ayrıca değerlendirilmelidir.

Aynı frekans ailesinde iki güç sınıfı farklı mekanik yapılar kullanabilir. Örneğin 2–6 GHz serisindeki 100 W ve 200 W modellerinin boyutları aynı değildir. Dolayısıyla mevcut 100 W modülün yerine 200 W takılması, doğrudan bir değişim işlemi olarak görülmemelidir.

Psat, DC akımı, RF konnektörleri, kontrol arayüzü ve mekanik boyut birlikte karşılaştırılmalıdır.

Aday modeller belirlendikten sonra seçim, sistemin kullanacağı frekanslarda gereken minimum çıkış ve entegrasyon koşullarına göre daraltılabilir.

5. 100 W ve 200 W Modüller Nasıl Test Edilmeli?

İki modülü karşılaştırırken aynı frekans noktaları ve eşdeğer test koşulları kullanılmalıdır. Pin, Pout referans düzlemi, PA terminal gerilimi, yük, görev çevrimi ve soğutma koşulları kayıt altına alınmalıdır.

100 W modülün soğuk durumdaki çıkışıyla 200 W modülün termal dengeye ulaştıktan sonraki çıkışını karşılaştırmak yanıltıcıdır. Bant ortasındaki tipik değerler de kritik bant kenarındaki minimum performansın yerine geçmez.

Test planı, modülün gerekli çıkışı sağlamasının yanında bu çıkışı istenen çalışma süresi boyunca koruyup koruyamadığını göstermelidir.

50 Ω yapay yükle yapılan ölçümler kontrollü bir başlangıç sağlar. Gerçek anten hattında ise yük uyumsuzluğu ve RF yolundaki kayıplar farklı olabilir. Bu nedenle VSWR koruması, sıcak durum performansı ve gerekiyorsa gerçek RF hattı kabulü ayrıca değerlendirilmelidir.

Seri numarasına bağlı test raporu gerekiyorsa raporda kullanılacak frekans noktaları, ölçüm koşulları ve kabul limitleri RFQ aşamasında belirlenmelidir.

6. 100 W veya 200 W RF PA İçin RFQ Nasıl Hazırlanmalı?

Üreticiye yalnızca frekans aralığını ve istenen watt değerini göndermek ilk model önerisi için yeterli olabilir. Ancak 100 W ile 200 W arasında kesin seçim yapabilmek için sistem koşullarının da bilinmesi gerekir.

Bu bilgilerle RF SKYPOWER’ın mevcut 100 W ve 200 W modelleri proje koşullarına göre karşılaştırılabilir. Standart modellerin yeterli olmadığı durumlarda platform uyarlaması veya özel tasarım ayrıca görüşülebilir.

Sonuç

100 W RF güç yükselteci, gerekli minimum çıkışı yeterli mühendislik payıyla karşılıyorsa uygun seçimdir. 200 W ise doğrulanmış bir güç eksikliği bulunduğunda ve sistemin ek DC, termal ve RF yükünü taşıyabildiğinde tercih edilmelidir.

Yaklaşık 3 dB’lik fark tek başına karar vermek için yeterli değildir. PA çıkışında ve anten girişinde gereken güç, RF hattı kayıpları ve sıcak durum performansı birlikte değerlendirilmelidir.
